Como ligar motor direto

[Juciano Santos]

Olá , boa noite a todos.

Me perdoem desde já se eu errar em alguma coisa, é a primeira vez que entro em um fórum e tento criar um tópico.

Estava procurando ajuda na internet e encontrei aqui , que bom.

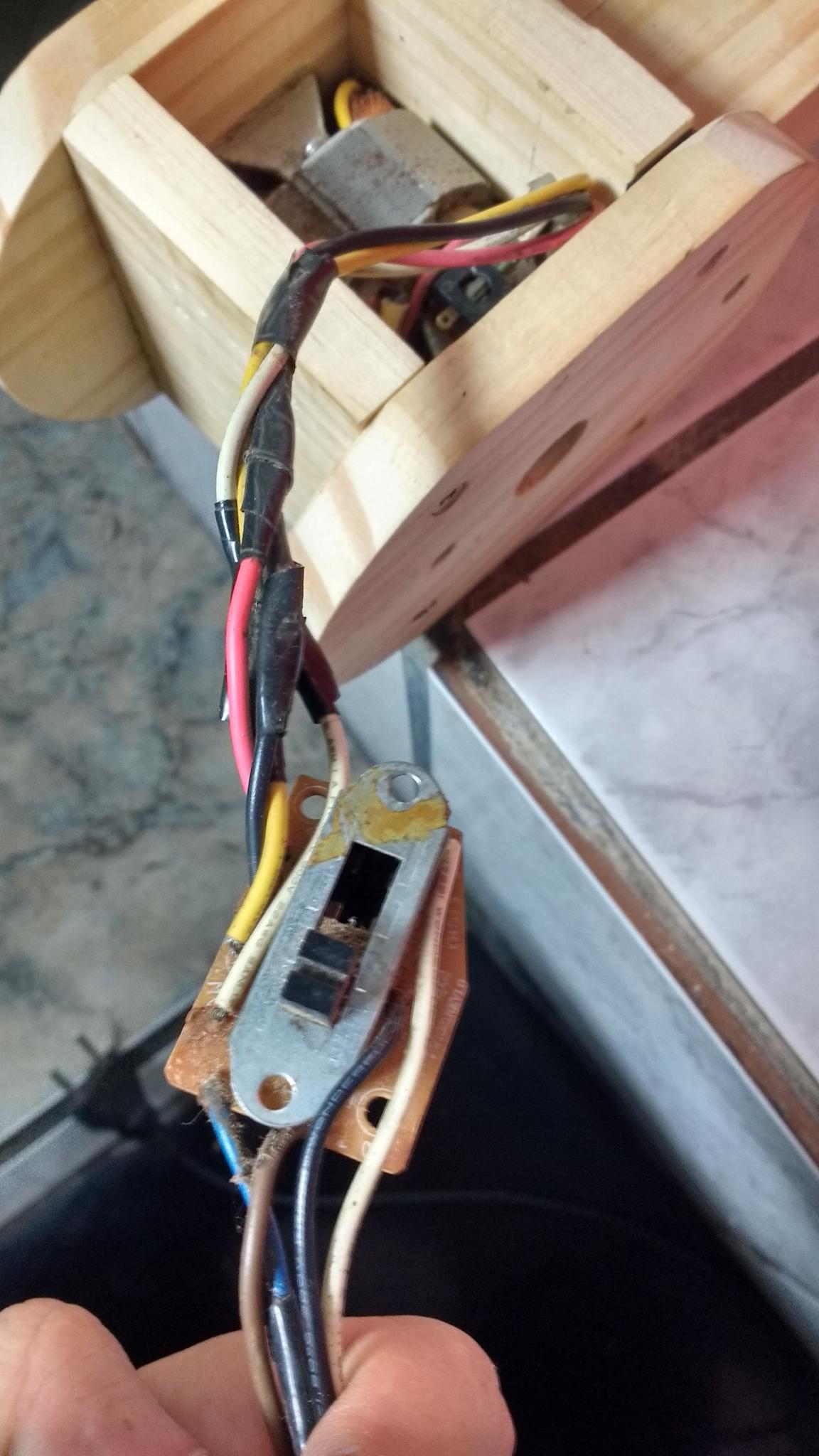

Preciso de ajuda com um motorzinho, quero ligado direto sem passar pela chave hxh seletora (acho que é isso)

Podem me ajudar?



[lucas35]

Boa noite, esqueceu de informar qual o motor.

[Juciano Santos]

É um motorzinho que eu tirei de uma máquina que cortava papel, destruía papel documentos de escritório



adicionado 1 minuto depois

E boa noite a você também lucas35

[lucas35]

Tem como mandar foto dele e do motor para que eu possa te explicar melhor?

[Juciano Santos]

adicionado 6 minutos depois

Opa , conseguiu visualizar? Não sei como funciona aqui ainda, não sei se estou fazendo certo.

[lucas35]

Desculpa o celular tá uma porcaria, a imagem só carregou agora. já te mando as ligações

[Renato.88]

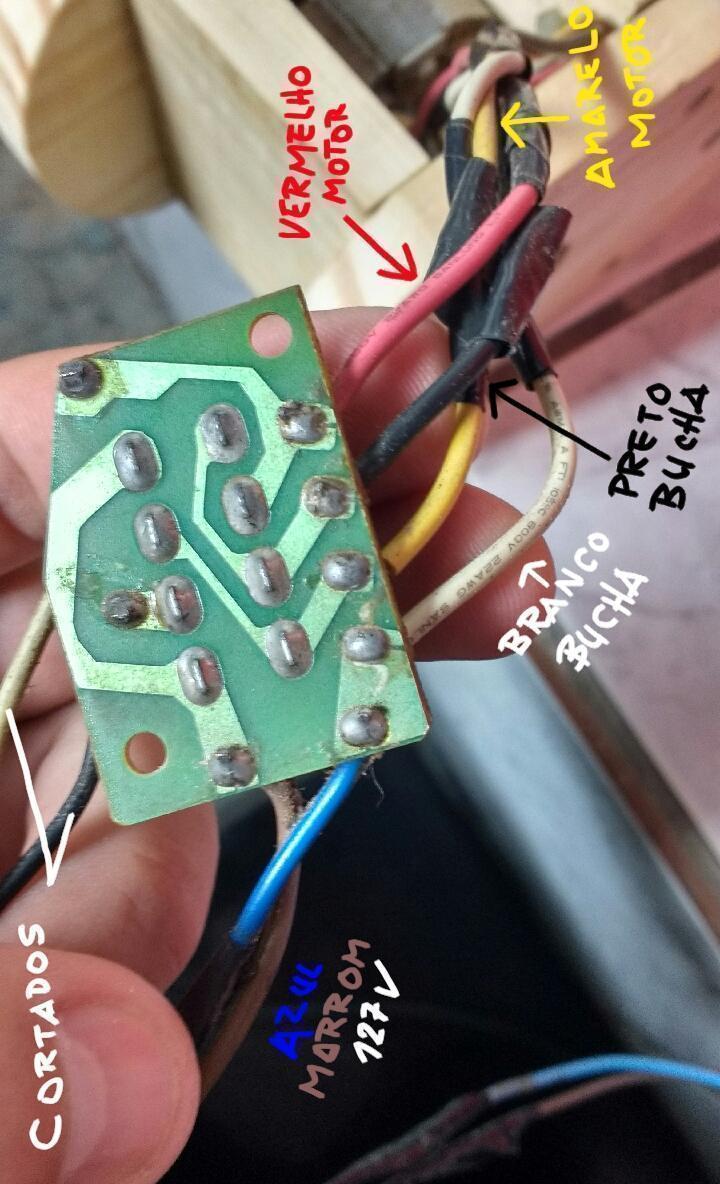

@Juciano Santos O que significa "bucha"?

E pra onde iam os fios cinza e preto do outro lado da plaquinha?

Tem como tirar o motor dessa caixa de madeira pra gente ver direito?

Tá me parecendo uma chave de reversão, mas sem ver aonde os fios do motor vão fica difícil de entender.

[lucas35]

Essas buchas são as escovas do motor né?

[Renato.88]

Ainda não entendi se é reversão ou mudança de tensão, mas as duas ligações possíveis nessa chave são:



Branco = Tomada

Vermelho = Tomada

Amarelo e preto = emendado junto

ou:

Branco = Tomada

Amarelo = Tomada

Vermelho e preto = Emendado junto



Na posição do meio o motor fica desligado.

[Sérgio Lembo]

Pergunta básica: essa chave h-h selecionava o quê? Rotação, tensão 110V/220V?

[lucas35]

Não vejo muita possibilidade do motor trabalhar com duas tensões, pelas descrições que ele deu (127v) e bucha que na verdade deve ser as escovas . dois fios para as escovas e dois fios para a bobina do motor.

17 minutos atrás, Mestre88 disse:



Branco = Tomada

Vermelho = Tomada

Amarelo e preto = emendado junto

ou:

Branco = Tomada

Amarelo = Tomada

Vermelho e preto = Emendado junto



Na posição do meio o motor fica desligado.



As ligações só podem ser estas mesmo.

[Juciano Santos]

Desculpem a demora pra responder, a internet tá ruim aqui, então, é sim reversão a chave, mas eu queria tirar essa chave e ligar direto os fios , porque ela vai atrapalhar o projetinho que estou fazendo, e preciso só de um sentido na rotação mesmo.

Não sei como responder para os nomes de vocês ainda, me desculpem .

Agradeço muito mesmo pela atenção

[lucas35]

40 minutos atrás, Mestre88 disse:

Branco = Tomada

Vermelho = Tomada

Amarelo e preto = emendado junto

ou:

Branco = Tomada

Amarelo = Tomada

Vermelho e preto = Emenda  junto







Retire esse seletor e faça essas ligações

[Juciano Santos]

Quer dizer que essas duas opções de ligação dão certo, mudam só o sentido da rotação?

Ah e mais uma vez pessoal desculpem, é que aqui na minha cidade conheço mais pó buchas mas é escovas mesmo.

[lucas35]

Sim, será alterado o sentido de rotação.



Aqui na minha região o pessoal chama de carvão kkkkk

[Juciano Santos]

Obrigado, e como faço ? Como adiciono ? Alguma forma de agradecer vocês? Tipo pontuar? Reputação etc...? E tenho que fechar o tópico? Alguma coisa assim ?

[lucas35]

Clicando em curtir nas respostas é que da reputação.

Bom, só basta você da o retorno, se funcionou tudo certo e pronto.

[Juciano Santos]

Ok então , valeu !

Assim que eu ligar certinho, entro aqui pra confirmar se deu tudo certo.

Abraço.

[Juciano Santos]

Boa noite! Quero agradecer a todos vocês que me ajudaram, deu tudo certo, funcionou direitinho...

Muito grato.

Ah pra variar além desse motorzinho eu tinha um outro, mas pensei que ligando esse , faria o mesmo com o outro...

Mas  pegando o outro hoje, só então percebi que tem um fio a mais... Já incomodando muito, vocês poderiam me ajudar com esse também? Posso postar aqui ou tenho ué abrir outro tópico?



[Renato.88]

2 horas atrás, Juciano Santos disse:

Já incomodando muito, vocês poderiam me ajudar com esse também? Posso postar aqui ou tenho ué abrir outro tópico?

Podemos.

Poste fotos e fale mais sobre ele, não precisa criar outro tópico pois se trata do mesmo assunto.

[Juciano Santos]

Obrigado!

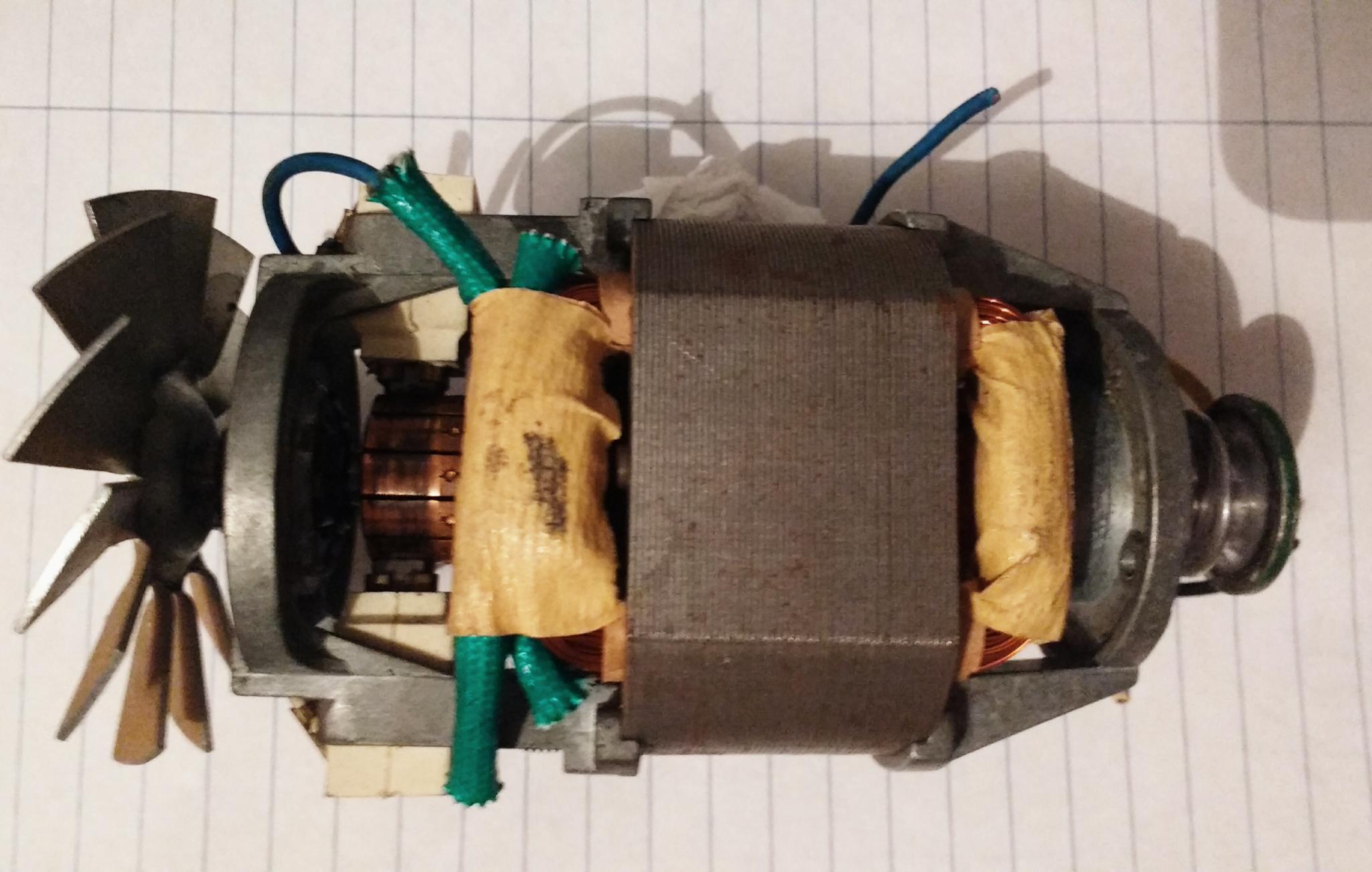

Então, este é o motorzinho, não sei de que máquina é, porque ganhei ele.

O fio branco está indo na escova e o azul na escova e na (bobina? Estator?)

O vermelho e o amarelo no estator...

Do outro lado, o preto no estator e o azul da escova para estator...(por favor me corrija se é estator, bobina, enrolamento...)

adicionado 1 minuto depois

Do outro lado...

[Renato.88]

Emenda o fio branco no amarelo.

Fio preto e vermelho na tomada.



[Juciano Santos]

1 hora atrás, Mestre88 disse:

Emenda o fio branco no amarelo.

Fio preto e vermelho na tomada.



Muito obrigado Mestre88, vou fazer a ligação e volto pra confirmar se o motor está bom e tudo certo.

[Sérgio Lembo]

1 hora atrás, Mestre88 disse:

Emenda o fio branco no amarelo.

Fio preto e vermelho na tomada.

@Mestre88 , motor universal ou é impressão minha?

[Renato.88]

@Sérgio Lembo é motor universal sim, mas com os fios todos soltos pra inverter a rotação.
