Circuito agitador (maquina de lavar )

Recommended Posts

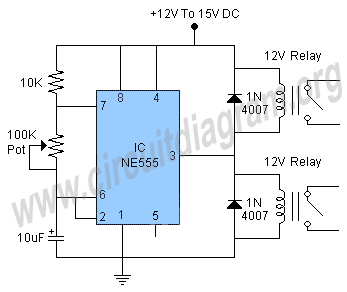

Olá queria fazer um circuito estilo o Agitador da maquina de lavar (aquela hora que fica roda pro um lado da um tempo roda pro outro ) bom então estou montando uma sobre este circuito aqui montei num protoboard oquei o motor gira ora pro um lado ora pro outro, mais esta rápido queria, e dar um tempo pra começar a rodar pro outro lado sabe um intervalo ! alguém me da uma dica aqui.    os fios brancos são o comum do rele, os 2 vermelhos na protoboard são da bobina . os pretos são do nf do rela assim como o vermelho duplo no rele é o NA. o potenciômetro é um de 100k assim como o diagram mesmo.



Compartilhar este post


Link para o post
Compartilhar em outros sites

troque o capacitor de tempo de 10 uF para 100 uF e verifique se ficou ok. Teste alternativas de tempo mexendo com o valor desse capacitor..

Compartilhar este post


Link para o post
Compartilhar em outros sites

@faller valeu vou fazer aqui dps te falo

Compartilhar este post


Link para o post
Compartilhar em outros sites

Se for importante rodar com o mesmo tempo considere um 555 50% dutty cycle

tim58a-gif.209751

Pro intervalinho é mais xatinho e com um circuito minimalista não consigo vislumbrar agora. O que me vem a mente são 3 555 (ou 1 555 +1 556). Algo como 1 oscilador e 2 monoestáveis com RC devidamente calculados claro. Quiçá  potenciometros...

Compartilhar este post


Link para o post
Compartilhar em outros sites

Pra algo minimalista, penso em RC + transistor para formar um segundo temporizador e ligar junto com um 555.



Ou outro circuito melhor pode ser feito com RC + portas lógicas.

  • Curtir 1

Compartilhar este post


Link para o post
Compartilhar em outros sites

Mais minimalista ainda... um R do mesmo valor da R da bobina em série, Uma V o dobro da do relé, um C em paralelo com bobina relé. Ganhei...

  • Haha 2

Compartilhar este post


Link para o post
Compartilhar em outros sites

eita tenho q testar pra ver a protoboard n ta comigo logo eu pego ela e vou ageitar .
