RESOLVIDO Montando ampficador com LA42072N

Recommended Posts

Bom dia Pessoal , gostaria que vocês m ajudassem, tenho um ci de som que tirei de placa de tv velho , como nao queria jogar ele fora queria utilizar ele para montar um amplificador para usar no pc e celular e aprender eletrônica (sou iniciante) ela e ci LA42072N gostaria de saber como faço para utilizar ela para montar um amplificador para ligar em casa?? Olhei o datasheet e nao entendi estou confuso.





OBS: Também sou iniciante nesse fórum, e não sei se é certo postar nesse tropico. se esta no tropico errado peço desculpas e também peço aos admins que me corrijam. obrigado!


Editado por Ronaldojr456

Compartilhar este post


Link para o post
Compartilhar em outros sites

Nesse caso seria melhor deixar na placa e cortar a parte que corresponde ao amplificador.

Afinal lá já tem os componentes certos.



E seu tópico está no lugar correto.

Compartilhar este post


Link para o post
Compartilhar em outros sites

Sim, mais a placa veio quebrada faltando componentes e estou com falta de espaço (não da para quardar muita sucata aqui hehe) ai tirei os componentes que restavam e decidi fazer um amplificador com uma pcb diferente com potenciômetro etc e ainda estou com o dissipador que  é grande para caramba.

Editado por Ronaldojr456

Compartilhar este post


Link para o post
Compartilhar em outros sites

E qual a sua dúvida?



Compartilhar este post


Link para o post
Compartilhar em outros sites
16 minutos atrás, Mestre88 disse:

E qual a sua dúvida?



Em 16/04/2018 às 01:09, Ronaldojr456 disse:

Olhei o datasheet e nao entendi estou confuso.

De fato isso é muito pouco de informação sobre ti e pouco pode-se somar. A dica que dou é busque no google imagens componentes eletronicos e sua simbologia a associe ao seu esquema...


Neste caso é bem simples pois se resume a resistor e capacitor. Atenção ao + e - dos capacitores

Pra montar, já que destruiu a original, use placa padrão, protoboard ou ate mesmo .. aranha.

Passe antes pela etapa do hello world da eletrônica acende led com pilhas

Ah lembrei... tenho muitas pci padrão... em breve... preço especial quasisimbólicos pra membros cdh...

  • Curtir 2

Compartilhar este post


Link para o post
Compartilhar em outros sites

A placa já veio destruída, mau estado e faltando componentes por que quebrou muito depois da saída. mais de qualquer jeito ia não devia fazer essa idiotice... pois queria montar uma pcb nova para aprender como se vira começando tudo do zero. (frescura minha)

@Isadora Ferraz

obs: já passei esse "Hello world" já tempos, só que me desanimei da eletrônica e estou voltando. (ainda iniciante que sabe de nada)



Vou estudar como lê data sheet e estudar como funciona os outros ci


Editado por Ronaldojr456

Compartilhar este post


Link para o post
Compartilhar em outros sites

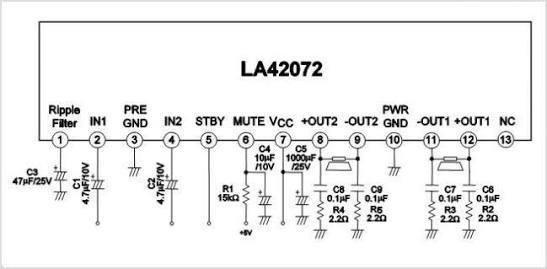

Pois então ao esquema que você postou não tem nenhum bicho de 7 cabeças.

Cada pino tem um capacitor,  resistor ou os dois ligados ao negativo da fonte.

Atenção para os pinos de entrada (IN) que devem ter além dos capacitores indicados o potenciômetro de volume que nesse caso pode ser duplo, faça essas ligações com cabos blindados pra não ter zumbido.

Os pinos de saída são exclusivos para os alto-falantes, não faça outro tipo de ligação senão queima o amplificador. Pois esse trata-se de um amplificador em ponte.

Aqueles pinos marcados com STBY e MUTE servem para desligar o amplificador sem desligar a alimentação, são usados nas TVs por que lá a fonte é direto. De uma olhada no datasheet pra ver o que se faz com eles pra deixar ligado o som direto.
