Placa de amplificador classe d

Recommended Posts

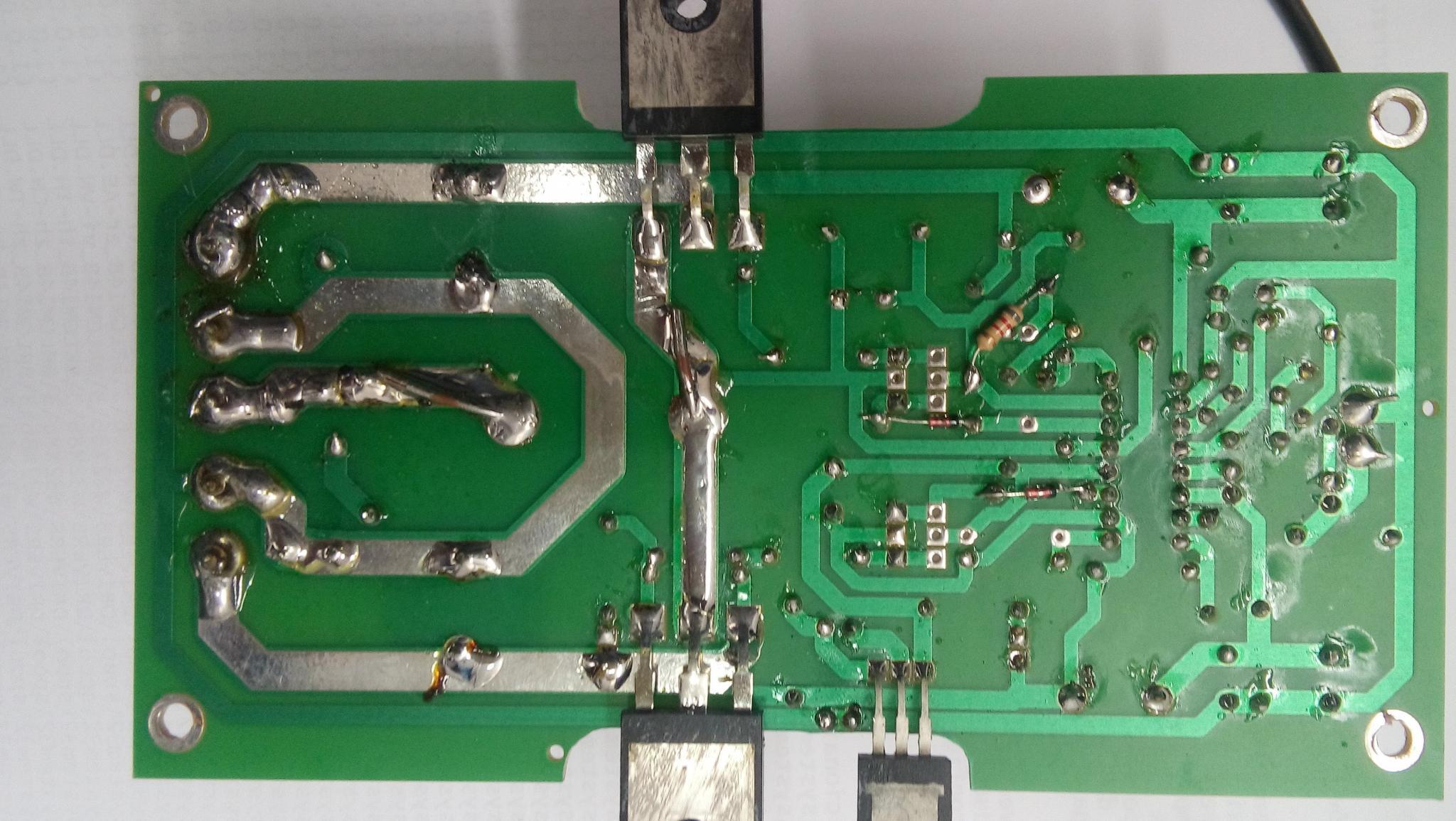

Bom dia a todos, mais uma vez estou precisando da ajuda de vcs, eu tenho um amplificador classe d, ele tem dois leds na placa um azul e outro verde, o verde acendeu e não tem mais áudio, se alguém poder me ajudar eu agradeço, ja entrei em contato com o rapaz q me vendeu,e etá com quase um mês e ele até agora nao me respondeu nada.

classe d 1000w rms.jpg

Compartilhar este post


Link para o post
Compartilhar em outros sites

vou ver se ele manda pelo menos este esquema, obrigado.



Compartilhar este post


Link para o post
Compartilhar em outros sites

Eu quase sei quem faz estas placas.

O esquema é o Datasheet do circuito integrado IRS2092



adicionado 3 minutos depois

Fale o nome do Rapaz em mensagem particular

Editado por albert_emule
  • Curtir 1

Compartilhar este post


Link para o post
Compartilhar em outros sites

Bom dia albert_emule, o nome do rapaz é Jonas, desculpa mais não consegui enviar em mensagem privada.

Compartilhar este post


Link para o post
Compartilhar em outros sites

boa tarde pessoal, eu entrei em contato com o rapaz q me vendeu esta placa mais ele não me respondeu, eu não tenho o esquema dela, se alguém poder me ajudar eu fico muito agradecido.

Compartilhar este post


Link para o post
Compartilhar em outros sites
10 minutos atrás, Rodrigues1967 disse:

boa tarde pessoal, eu entrei em contato com o rapaz q me vendeu esta placa mais ele não me respondeu, eu não tenho o esquema dela, se alguém poder me ajudar eu fico muito agradecido.

Por que não faz a engenharia reversa do circuito e posta aqui?

Quem sabe assim podemos te ajudar.

  • Curtir 1

Compartilhar este post


Link para o post
Compartilhar em outros sites

eu ja troquei o ci irs2092 e mesmo assim nao deu audio.


Compartilhar este post


Link para o post
Compartilhar em outros sites

Ô @albert_emule você acha que dá muito certo se eu aplicar uma senoide de 50Hz na entrada e ao invés de a.f. colocar um trafo comum duns 300W com ~8..2 ohms no secundário, ligar invertido, pegar 127vac na saída e ter um maravilhoso, excepcional, lindão mesmo inversor senoidal de baixo custo? (só considero o valor do ci). ou fica muito 1/2 boca quase 1/1? Pode rir se quiser... nem ligo... nem sei seu número...

Compartilhar este post


Link para o post
Compartilhar em outros sites
5 horas atrás, Isadora Ferraz disse:

Ô @albert_emule você acha que dá muito certo se eu aplicar uma senoide de 50Hz na entrada e ao invés de a.f. colocar um trafo comum duns 300W com ~8..2 ohms no secundário, ligar invertido, pegar 127vac na saída e ter um maravilhoso, excepcional, lindão mesmo inversor senoidal de baixo custo? (só considero o valor do ci). ou fica muito 1/2 boca quase 1/1? Pode rir se quiser... nem ligo... nem sei seu número...



A julgar pela potência que este CI pode "empurrar", eu diria que daria certo.



Mas carece de uma pequena modificação:

Não precisa se preocupar com resistência do trafo. Use um trafo normal mesmo. Resistência faz perder potência em calor.

Injetar o sinal 50Hz assim direto, vai fazer sair uma tensão não muito estável. Seria necessário criar um oscilador 50Hz cuja a amplitude deste sinal de 50Hz fosse dependente de uma referência de tensão. Por exemplo: Um sinal DC variando de  Zero a 12V na entrada do oscilador, o controlaria para variar a amplitude do oscilador de Zero a 12V em 50Hz.



Ou algum tipo de arranjo com amplificadores operacionais que seja capaz de controlar o ganho de amplificação a partir de alguma referência DC.



Daí você realimenta a saída na entrada. Assim:




adicionado 8 minutos depois

Não sei como ficaria com carga não linear.

Pode ser que fique desligando com carga não linear. Ou tenha que fazer mais potente para suportar a carga.



Carga linear vai ser tão tranquilo quanto o próprio alto-falante
