Outro gravador de bios spi flash base board

[lirax]

https://www.youtube.com/edit?o=U&video_id=yPQL5gguyDA

Atraves deste venho mostrar , apresentar, um bom gravador de bios spi flash que realmente grava.

https://www.youtube.com/edit?o=U&video_id=M_YeiWv71-I

ESTE gravador de bios é modelo porta serial RS232 DB9

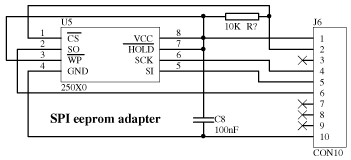

este é o projeto oficial dele.



SOFTWARE DE GRAVAÇÃO

http://lancos.com/ppwin95.html

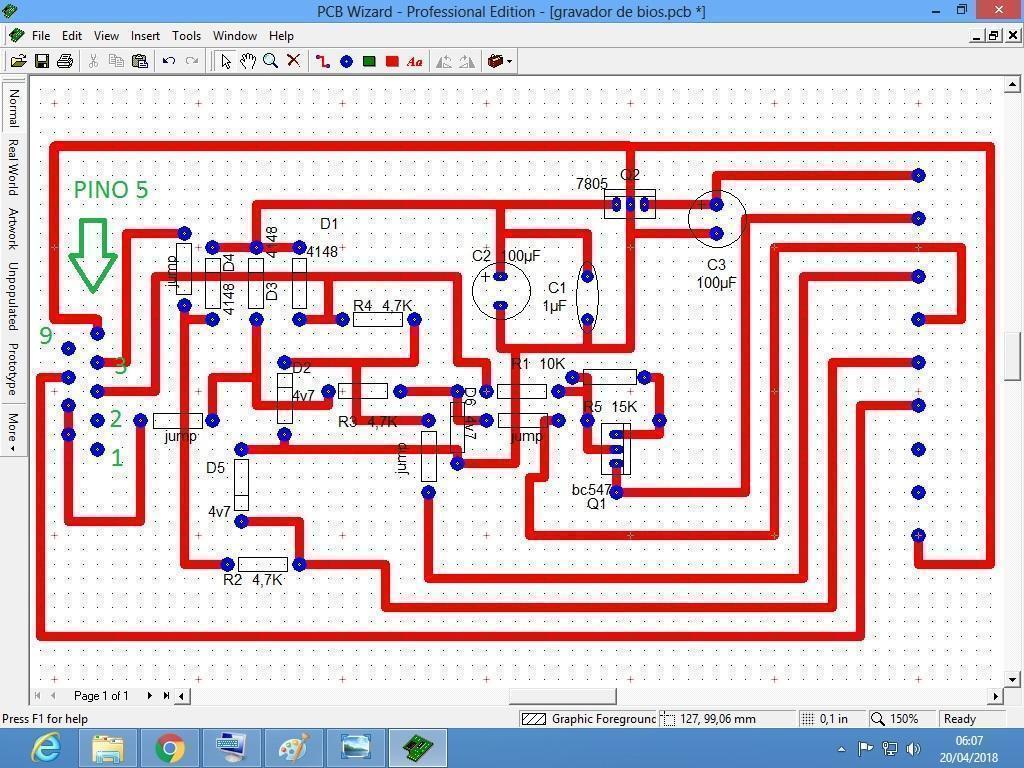

PCB.zip CLICK PARA BAIXAR A PCB

iflash.zip Clique aqui para baixar iflash , aflash e afudos para backup da bios

[samurai30]

Em 20/04/2018 às 17:37, lirax disse:

https://www.youtube.com/edit?o=U&video_id=yPQL5gguyDA

Atraves deste venho mostrar , apresentar, um bom gravador de bios spi flash que realmente grava.

https://www.youtube.com/edit?o=U&video_id=M_YeiWv71-I

ESTE gravador de bios é modelo porta serial RS232 DB9



este é o projeto oficial dele.



SOFTWARE DE GRAVAÇÃO

http://lancos.com/ppwin95.html



PCB.zip CLICK PARA BAIXAR A PCB

iflash.zip Clique aqui para baixar iflash , aflash e afudos para backup da bios











adicionado 2 minutos depois

Sei que o topico é antigo sou programador de avrs tem um erro nesse projeto o emissor de bc547 é * ligado no terra caso contraio nao funciona

Junto ao pino do meio de lm7805 regulador de tensão

E apenas uma correçao

adicionado 9 minutos depois

Para ser mais preciso o resistor entre base e emissor de 15k ligar emissor no terra junto ao pino central de lm7805 transistor regulador

A titulo de correçao

[tijuca123]

*Ola novo projeto baseado no mesmo com alguns jumps adicionados para ficar melhor o circuito . modificado  sei que o topico e antigo mas quero ajudar . O este novo projeto e beta e funciona falta adicionar valores dos componentes mas pra quem entende nao e bicho de sete cabeças

monta-lo.peço desculpas aos moderadores.

Este programador e o universal acredito que nao programa plcc mas testei em avr attiny25 45 e 85 testei com eeprom spi e e bem bao programa bem

By ononimuos!!!. Projeto beta.



[Gilvanlopes]

Olá a todos nao e chutando cachorro morto mas esse projeto acima ta muito feio entao pesquisando em outros foruns achei este acho que fizeram com base neste projeto do @lirax.

Projeto este postado no forum de eletronica (eletronica br ) acho que o cara que fez esse projeto acima nao entende nem de programaçao nem de confecçao de placa pcb ...entao...decidi postar o que eu achei no outro fórum

Ta no google drive... Caso nao consiga baixar crie um email

(do google )e logue no navegador assim poderá baixar o projeto ou a imagem.

https://drive.google.com/file/d/10-plBmQIIDSDb6vljBnnhqdVr5dAGo8u/view?usp=drivesdk



Nao sei quem fez ...mas ...ele se identifica como ( tree pcb)



https://drive.google.com/file/d/1CNC34g13UevWOO7XX3Mqo7a6IFhIoVS8/view?usp=drivesdk
