Fonte Alimentação 24 V 6A para 12v e 5 V

Recommended Posts

Boas pessoal,



Estou com um problema que não estou a ver como solucionar, tenho uma fonte de 24V DC 6A , e quero passar esses 24V para 12 V e para 5 V sem perder corrente , se usar um 7805 ou um 7812 fico limitado a 1A , ja pensei usar um 555 e um pwm mas também não pode ser porque vou ligar por exemplo um raspberry e ele precisa dos 5 V estáveis e não com os cortes que o PWM faz. Sei que vão dizer que não preciso de 6 A para o raspberry mas entre isso vou ligar outras coisas um lcd DSI e vou mesmo usar os 6 A talvez menos mas pouco menos.

Tenho algumas limitaçoes a nivel de componentes pois estou em Angola e cá tudo e de difícil acesso .

Aguardo ideias obrigado.



Cumprimentos

Compartilhar este post


Link para o post
Compartilhar em outros sites

Talvez consiga aí no seu comércio os módulos step-down. A vantagem deles é a eficiência, cerca de 95% Com o uso do LM7812 ou 7805 vai ter uma eficiência de 50% e 21%. Os mais comuns possuem capacidade para 3A e tem a tensão de saída ajustável.

Compartilhar este post


Link para o post
Compartilhar em outros sites

 Boa noite, eu já tentei com o pwm usando um 555 com um potenciómetro variando o dutycycle , e funciona, tenho é o problema da tensão ir a 0 que em alguns equipamentos os baralha, um motor DC uma lâmpada o pwm funciona bem , agora num equipamento electrónico tipo câmara IP ela não responde bem.pois cá só encontro lm317 que só aceita 1,5 A :(.

Compartilhar este post


Link para o post
Compartilhar em outros sites

Não se trata de um PWM simples, por step-down entenda um circuito com indutor, te dá uma tensão regulada com ripple de poucos mV e excelente eficiência. Estou falando de circuitos como este:

images?q=tbn:ANd9GcRFtkEEM91yxxRRMabvUQv




Editado por Sérgio Lembo

Compartilhar este post


Link para o post
Compartilhar em outros sites
9 horas atrás, Xsjado disse:

 Boa noite, eu já tentei com o pwm usando um 555 com um potenciómetro variando o dutycycle , e funciona, tenho é o problema da tensão ir a 0 que em alguns equipamentos os baralha, um motor DC uma lâmpada o pwm funciona bem , agora num equipamento electrónico tipo câmara IP ela não responde bem.pois cá só encontro lm317 que só aceita 1,5 A :(.

Se tratando de circuitos lineares, você pode usar o LM317, 7805 ou 7812 + algum transistor de potência.

Compartilhar este post


Link para o post
Compartilhar em outros sites

Muito obrigada Isadora Ferraz e mesmo esse tipo de solução que estava atrás, não menosprezando o resto das pessoas que contribuíram Faller Sérgio Lembro e Mestre88 , percebi a vossa ajuda mas como referi a dificuldade de obtenção de componentes é imensa cá ao ponto de haver sítios que retiram componentes de placas avariadas para depois se vender rsrsrs.Claro Isabel terei de trocar esse transistor devido a corrente que quero usar mas sem problema .mais uma vez obrigado a todos.

  • Curtir 1

Compartilhar este post


Link para o post
Compartilhar em outros sites
4 horas atrás, Xsjado disse:

sítios que retiram componentes de placas avariadas para depois se vender

isso sim que é criatividade. :P

Compartilhar este post


Link para o post
Compartilhar em outros sites

Gostei do circuito.

Funciona perfeito:

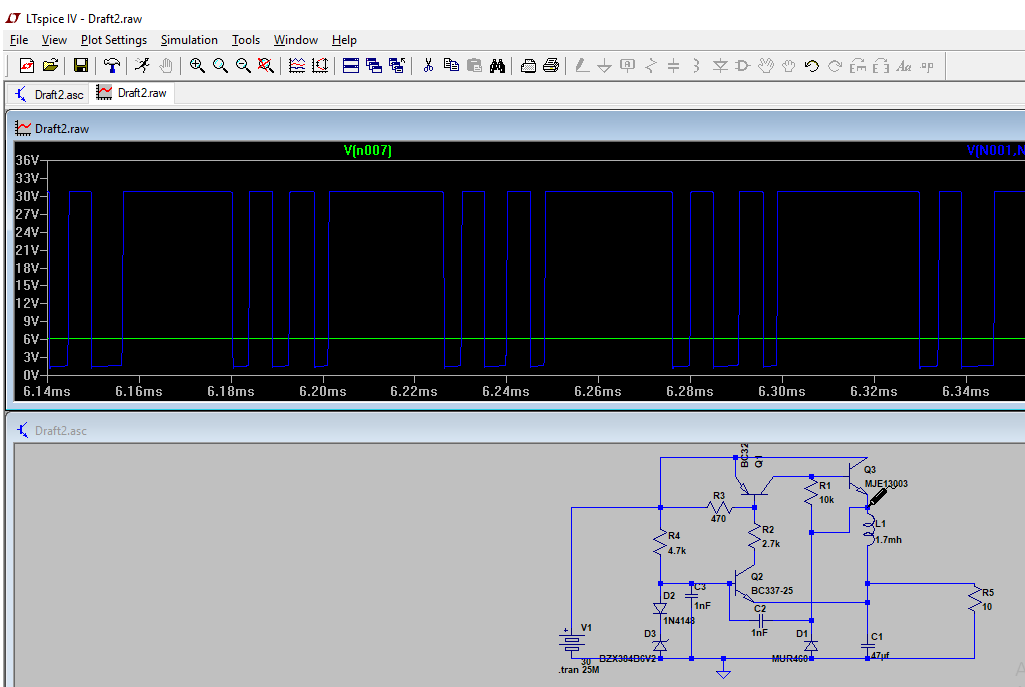

No gráfico azul esta os pulsos entre coletor e emissor. Quando os pulsos estão próximos a zero V é porque o transistor está ligado, conduzindo. Quando os pulsos estão em 30V é porque o transistor está desligado, sem conduzir.

No gráfico verde é a tensão de saída:


adicionado 51 minutos depois

Tem uma versão com mosfet:

https://hackaday.io/project/2145-smps-replacement-for-7805/log/36375-discrete-33v-buck-converter



A tensão de saída é determinada de V2

O comparador pode ser usado um modelo mais comum do tipo LM393 ou similar.

Dá até para usar Op-amp que seja rápido.

Um mosfet de canal P muito comum é o IRF9540

Tem ainda o P15P12, o IRF9530N, e o IRF9640.



O circuito ainda tem margem para modificações e melhorias.






Editado por albert_emule

Compartilhar este post


Link para o post
Compartilhar em outros sites

Boas estou mesmo com dificuldade em arranjar os componentes,



me digam aonde estou a pensar mal, segundo os componentes que tenho , não posso usar um 555 para criar um PWM e a saída do pwm ligar a um mosfet e o mosfet e assim tenho uma redução da tensão e mantenho a corrente certo?



Cumprimentos

adicionado 6 minutos depois

só que nesta solução quando ligo carga no mosfet , a tensão cai para 1V seja qual for a carga.Em vazio consigo por a sair 5,56V ligo a carga e desce para 1V .

Compartilhar este post


Link para o post
Compartilhar em outros sites

Se não tiver realimentação pro sisteminha corrigir a tensão quando cai, ela cai mesmo pois fica semelhante a um simples resistor em série formando um divisor de tensão com a carga.

De fato (facto) um 555 não se presta muito bem a isso. Mas nada te impede de elaborar uma adaptaçãozinha qualquer... tipo com um optoacoplador ou algo do gênero. ...(foi só um vislumbre momentâneo)...



Publica teu circuito...

Compartilhar este post


Link para o post
Compartilhar em outros sites

Vou tentar ajudar o amigo tentando desenvolver algo auto-oscilante com base neste artigo:

http://eletronicaedownloads.blogspot.com.br/2014/06/projeto-e-calculo-dos-indutores-de-uma.html



Mais simples não terá como ficar.

Vai ser praticamente um núcleo de ferrite e dois transistores. Resistores de sucata e coisas assim.









Compartilhar este post


Link para o post
Compartilhar em outros sites



Reavaliando aqui, vi que não existe nada mais simples que isso.

O amigo não consegue componentes para este conversor?






Compartilhar este post


Link para o post
Compartilhar em outros sites
11 horas atrás, Xsjado disse:

Boas estou mesmo com dificuldade em arranjar os componentes,



me digam aonde estou a pensar mal, segundo os componentes que tenho , não posso usar um 555 para criar um PWM e a saída do pwm ligar a um mosfet e o mosfet e assim tenho uma redução da tensão e mantenho a corrente certo?



Cumprimentos

adicionado 6 minutos depois

só que nesta solução quando ligo carga no mosfet , a tensão cai para 1V seja qual for a carga.Em vazio consigo por a sair 5,56V ligo a carga e desce para 1V .

Logo se colocar um potenciômetro na saída e entregar o pino do meio ao pino 5 do 555 se consegue algum feedback para formar uma tensão de erro e manter a tensão de saída estável.

adicionado 1 minuto depois

Foi outro vislumbre momentâneo que surgiu aqui, logo pode ser que fique invertido e tenha que inverter a saída do 555, agora de cabeça não consigo mentalizar se vai diminuir ou aumentar a tensão.

Compartilhar este post


Link para o post
Compartilhar em outros sites

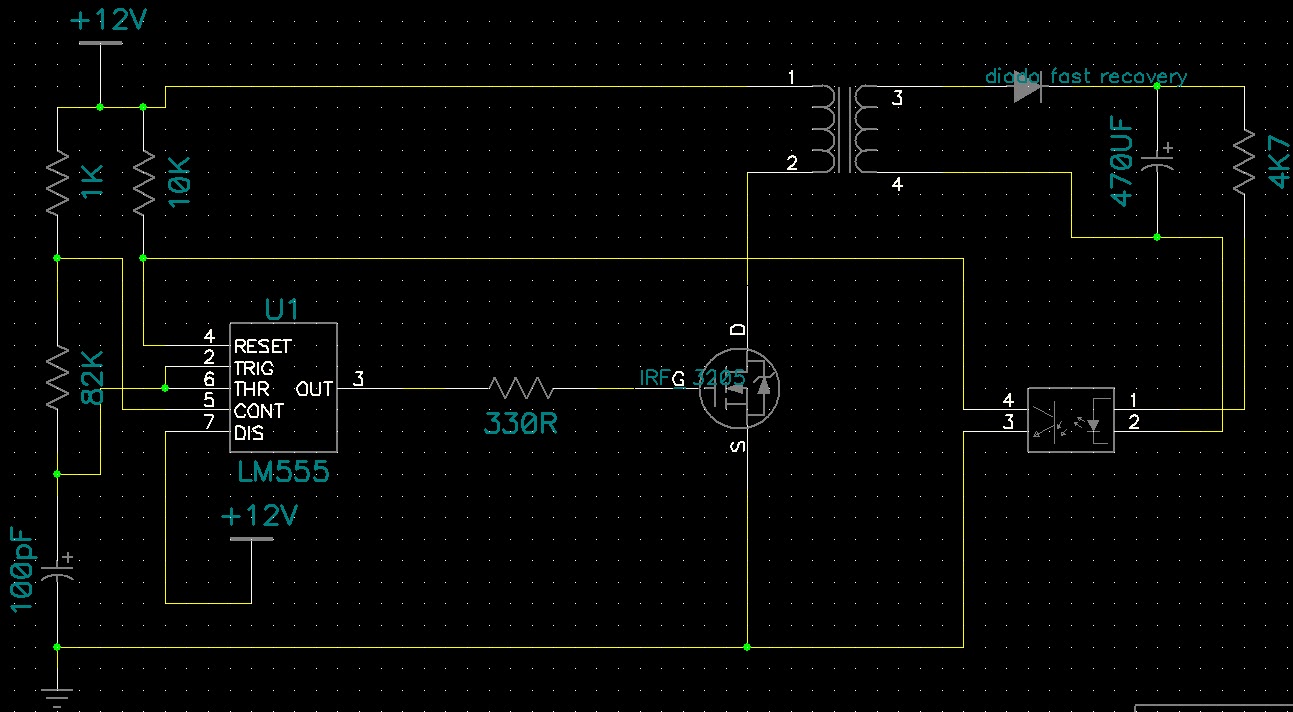

PWM%2520Controller-1.gif&key=488b3173429

Eu vislumbrei algo como um opto em série com o 10k. Mas acho que não dá muito certo.



Depois googlei imagens regulador chaveado com 555 e vi isso...






Num é lá grande coisa mas é algum norte...



Mas ainda acho que o circuito do França é bem bom...



Compartilhar este post


Link para o post
Compartilhar em outros sites
Postado (editado)
1 hora atrás, Isadora Ferraz disse:

PWM%2520Controller-1.gif&key=488b3173429

Eu vislumbrei algo como um opto em série com o 10k. Mas acho que não dá muito certo.



Depois googlei imagens regulador chaveado com 555 e vi isso...






Num é lá grande coisa mas é algum norte...



Mas ainda acho que o circuito do França é bem bom...



Veja que só fica mais complicado.

Este trafo é tipo flyback. Tem que ser tipo flyback e isso só complica.



O outro conversor que você postou é realmente simples e funcional.

Talvez o criador do tópico tenha pensado que só funciona com aqueles transistores.

Funciona com uma variedade de transistores.



Esqueçam PWM puro sem passar por indutor, capacitor e diodo de roda livre.

Não funciona assim.

PWM não diminui a tensão. O multímetro pode até estar medindo 5v, mas os pulsos vão ser sempre de 24V. O multímetro mostra apenas o valor médio da tensão pulsante. Quando coloca lá no circuito a ser alimentado, o circuito terá capacitores que sempre se carregará com a amplitude máxima do pulso.



Por Isso mesmo que o trafo tem que ser flyback. Pois trafos flyback funcionam da mesma forma que o indutor dos conversores buck.

Ele armazena energia no núcleo na forma magnética.



Trafos comuns, mais simples, não funcionam armazenando energia.

Se você fizer ele operar com armazenamento de energia, o núcleo satura e o transistor pode explodir, pois fica faltando o gap para evitar que o núcleo sature.

Se usar ele como um trafo normal, pulsando o PWM, teria que ter uma bobina desmagnetizadora para não saturar.

Chamam estes trafos de Forward converter:






D1 desmagnetiza..

Mas isso não resolve o problema completamente, pois se você não colocar L1 lá na saída, a tensão de saída seria apenas um PWM com amplitude máxima, sem muitas condições de estabilidade.

adicionado 54 minutos depois

Vejam no link a seguir um exemplo de montagem.

Veja como ficou simples, barato e simples de fazer:

https://github.com/WCP52/docs/wiki/Prototype-PSU
