Quem é Esse semicondutor ?

Recommended Posts

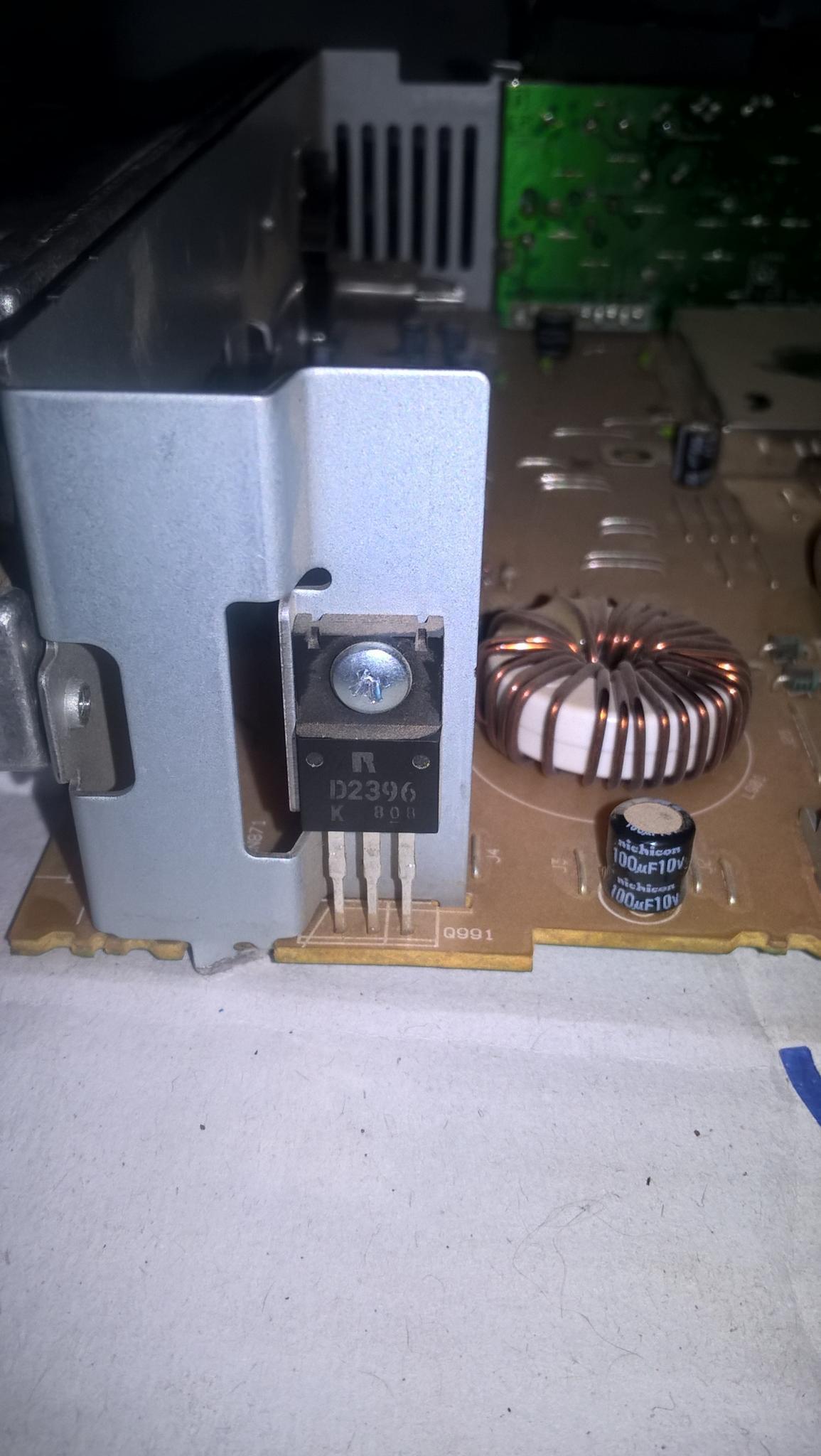

Seria d 2396 ou k808 nas especificaçoes do datashet...

  k808  http://pdf1.alldatasheet.com/datasheet-pdf/view/126026/PANASONIC/2SK808A.html

 d2396 http://www.datasheetspdf.com/pdf/1037475/JCET/D2396/1



http://www.ibytes.com.br/conhecendo-os-transistores-atraves-dos-codigos-neles-impressos/ aqui fala dos códigos impressos nos transistores



Essa foto é de um auto rádio pionner que esta com a saída chiando ...Poís eu fiz a medição do primeiro pino da esquerd p dir. e o ultimo pin ... dá um tensão tipo 5v ou 6v depois ela vai caindo .... ; <


Compartilhar este post


Link para o post
Compartilhar em outros sites

D2396 é a mesma coisa que 2SD2396.

Pelo código já dá pra ver que é um transistor NPN de potência.



K808 é o mesmo que 2SK808, é um mosfet de potência.

  • Curtir 2

Compartilhar este post


Link para o post
Compartilhar em outros sites

Opa valeu galera ... no caso a defeito não esta no player da pionner estava no amplificador que liguei nele ... é um scelta de 150w.

Igual o da imagem o circuito dele ... parece que um trafo que amplifica o sinal de saida do som e manda pra base de um transistor tip ... isso eu to falando quando eu abri ele já faz um tempo depois vou por um foto dele aqui pra gente vê se consegue arrumar ; )


Compartilhar este post


Link para o post
Compartilhar em outros sites
Postado (editado)

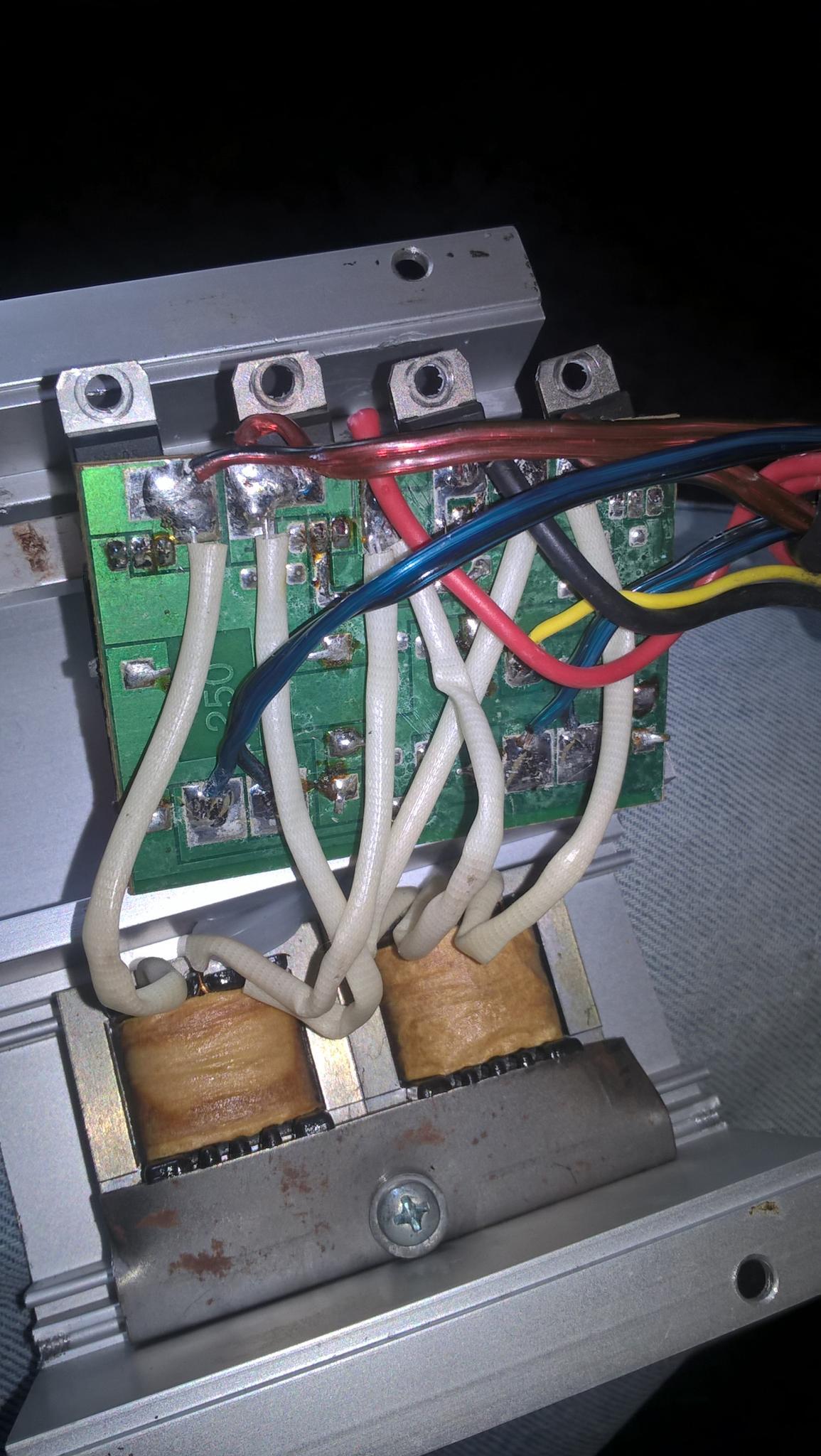

eu troquei um tip 1050 por um tip 105 esta ok?  e o primeiro da foto da esquerda pra direita é o que eu troquei tip 105 os outro são tudo tip 1050 ou tip 105O pois tip 1050 creio q  n tem




Editado por mateus7

Compartilhar este post


Link para o post
Compartilhar em outros sites

Geralmente se usa TIP105 nesses amplificadores.

TIP1050 não existe mesmo.

adicionado 1 minuto depois

E outra, esses circuitos não são críticos. Qualquer darlington com corrente acima de 4A funciona.

  • Curtir 2

Compartilhar este post


Link para o post
Compartilhar em outros sites
Postado (editado)

ha valeu mesmo olha encontrei uns 3 tip novos aq eu tinha trocado um ...

Bom o que eu achei de anomalia nos antigos é uma resistência entre a base eo emissor diferente dos novos .

Intão estes transistores por serem Darlington vão ter uma ligação entre a base e o emissor significativa ? tipo da uns 1000ohms mais o menos não me lembro bem quando medi aq. mais somente em uma polaridade não nas duas .



_Mas obeservando a segunda imagem(Exemplo) me parece que isso mesmo .





Editado por mateus7

Compartilhar este post


Link para o post
Compartilhar em outros sites
Postado (editado)

Entre a base e o emissor tem um resistor interno, pode confirmar com o multímetro, passa dos dois lados.

A Cada tipo de transistor o resistor interno muda.

Alguns tem um diodo entre o coletor e o emissor, não me lembro se o TIP105 tem.

Editado por Mestre88

Compartilhar este post


Link para o post
Compartilhar em outros sites

Transistores trocados ...agora funcionando aq ...
