Que componente eletrônico é esse?

Recommended Posts

Postado (editado)

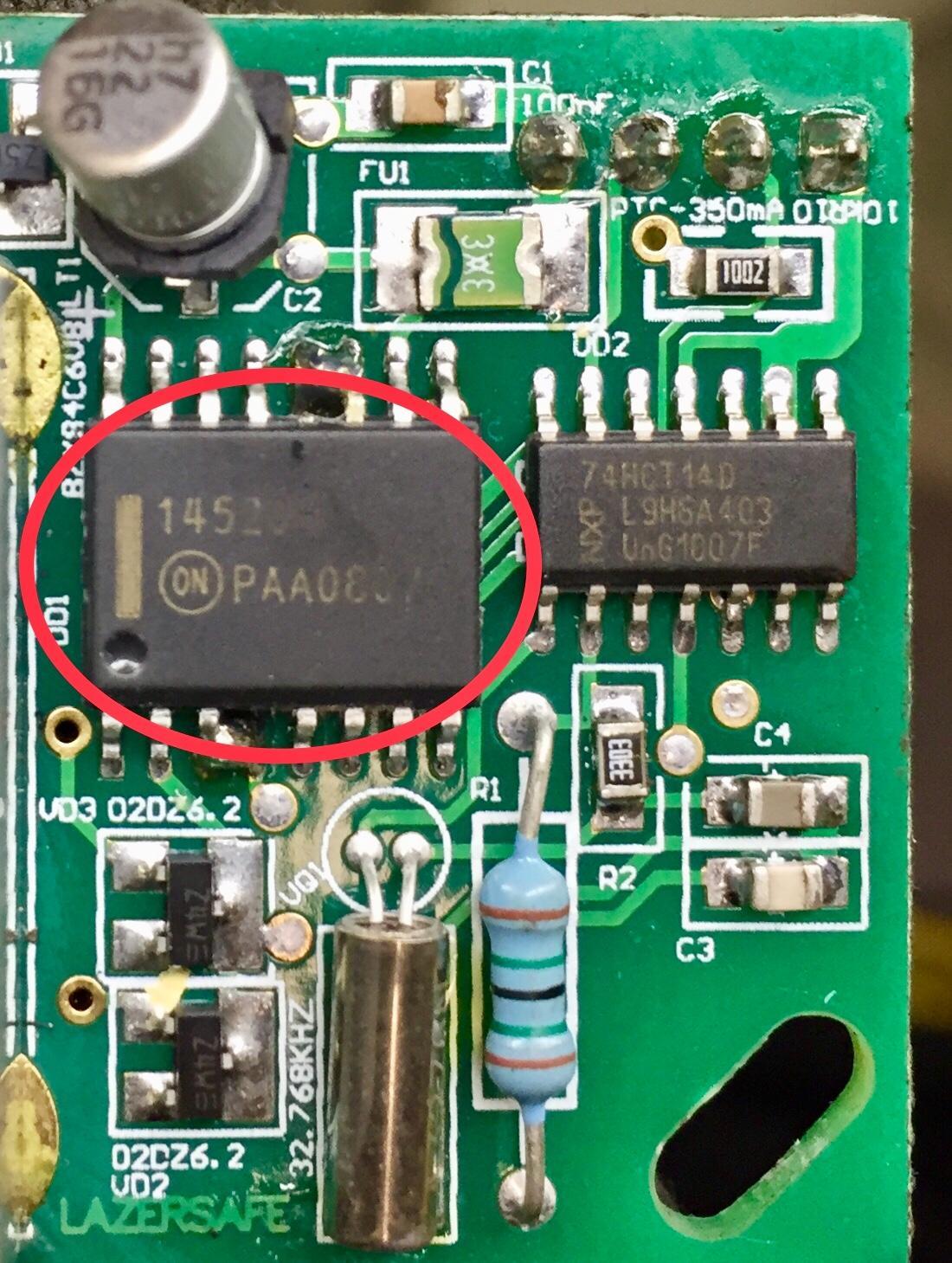

Boa tarde galera, sou novo em eletrônica e me confundo um pouco com os componentes alguém pode me ajudar pra saber que componente é esse é onde posso comprar, essa é uma placa de um laser pra segurança de uma máquina industrial é se não me engano é um placa transmissor. Os códigos escritos no componente é 14520B e PAA0807G


Editado por AndréSeati
Faltou a imagem

Compartilhar este post


Link para o post
Compartilhar em outros sites

Me parece o contador binário Cmos MC14520B.

Faça uma comparação da pinagem dele com o que está no circuito.

  • Curtir 1

Compartilhar este post


Link para o post
Compartilhar em outros sites
7 horas atrás, AndréSeati disse:

@Mestre88 é onde eu acho o contador binário pra fazer a comparação?

Na internet mesmo.

É um CI bastante antigo e conhecido, tem muita coisa sobre ele, veja:



CD4520

As comparações que eu digo são o seguinte:



Veja se o pino 8 é o negativo;

Se o 16 é o positivo;

Os pinos 1, 2, 9 e 10 são clock e habilitação, veja se eles têm alguma conexão com o 7414 que está ao lado.

O 7414 é um oscilador, provavelmente tem conexão com um ou mais desses pinos;

Provavelmente esse contador trabalha como divisor de frequência, enviando sinais múltiplos de 2 ao transmissor, eu já vi vários circuitos desse tipo.



Tenho quase 100% de certeza que é ele só pelo que dá pra ver na placa, mas acho que seja difícil encontrar a versão SMD aqui no Brasil, se vê mais a versão DIP16.





  • Curtir 1

Compartilhar este post


Link para o post
Compartilhar em outros sites

@Mestre88 realmente os pinos 8 é negativo é o 16 positivos, os 1,2,8,9,10 faz ligação com o 7414, vi o datasheet aqui vou ver se acho o dip16 aqui na minha cidade, você sabe em quais placas posso achar esse componente?tem alguma chance desse ci 7414 ter danificado também?

Compartilhar este post


Link para o post
Compartilhar em outros sites

O dip16 não vai caber aí, é a versão tradicional do CI. A não ser seja feita alguma gambiarra.



Veja se os pinos 7 e 15 estão em contato com o pino 8.



Em placas de outras coisas acho meio difícil de achar esse CI, é meio obsoleto já.

Apesar de já ter visto algo parecido, achei estranho o uso dele nesse circuito, por até fiquei em dúvida. Mas pelas evidências tudo leva a crer que é ele mesmo.



A propósito, como sabe que esse CI está danificado?

Como mediu?

Se tiver um frequencímetro ou osciloscópio pode ter certeza se é ele ou o outro.

Com multímetro é mais difícil, mas conhecendo bem os CIs se pode chegar a algum lugar só medindo as tensões.



  • Curtir 1

Compartilhar este post


Link para o post
Compartilhar em outros sites

@Mestre88 os pinos 7 e 15 não estão em contato com o pino 8, não sei se o ci está danificado mas os pinos 04 e 13 derreteram aí não dá pra resoldar na placa, o dip 16 é maior mesmo mas a pinagem pelo q vi e a mesma aí é só dar um jeito pra soldar ele na placa né?

Compartilhar este post


Link para o post
Compartilhar em outros sites
1 hora atrás, AndréSeati disse:

os pinos 7 e 15 não estão em contato com o pino 8

Tudo bem, existem várias formas de ligar. É que com o pino 8 é mais usual.



1 hora atrás, AndréSeati disse:

não sei se o ci está danificado mas os pinos 04 e 13 derreteram aí não dá pra resoldar na placa



Tenho a impressão que seja um improviso para corrigir um erro de projeto, no caso trocar o pino 4 pelo 3 e o pino 12 pelo 11. Então cortaram o pino e fizeram o remendo com solda.

Não tem como um pino desse derreter sem levar a trilha da placa junto, ela é mais fraca.



Ligue a placa e meça as tensões do CI em relação ao terra do circuito, poste aqui pra gente ver.



A pior coisa que tem é a gente trocar uma peça e o defeito continuar e depois a gente descobrir que a antiga tava boa.

  • Curtir 1

Compartilhar este post


Link para o post
Compartilhar em outros sites

@Mestre88 @Mestre88 Eu tinha tirado o C.I achando que era ele mas na ora de remontar vi que o capacitor do lado dele tava com uma perninha solta, acredita que soldei ele é o laser voltou a funcionar, valeu pela ajuda aí se não fosse você eu ia trocar o ci à toa

  • Curtir 1
  • Obrigado 1

Compartilhar este post


Link para o post
Compartilhar em outros sites

Tá falando do C2 de 22uF/16V, né.

Até pela foto dá pra ver a perninha solta, mas como ficando falando só sobre o CI nem dei bola pros outros componentes.

  • Curtir 1

Compartilhar este post


Link para o post
Compartilhar em outros sites
Postado (editado)

@Mestre88 rapaz fui fazer o teste na máquina o lazer funcionou mas o comando que ele tá funcionando não é enviado pro painel PLC será que agora pode ser o CI? Segue fotos



Editado por AndréSeati
Corretor

Compartilhar este post


Link para o post
Compartilhar em outros sites

Você retirou o ci, né?!

Faça um teste pra saber se não tem pinos em curto, sempre acontece de ficar alguma bolinha de solda por baixo.



Se tiver ok, faça isso:

Em 13/05/2018 às 15:21, Mestre88 disse:

Ligue a placa e meça as tensões do CI em relação ao terra do circuito, poste aqui pra gente ver.



  • Curtir 1

Compartilhar este post


Link para o post
Compartilhar em outros sites

@Mestre88 o C.I estava com mais um pino quebrado(acho q foi na retirada e recolocação dele na placa) agora só outro mesmo, você sabe se posso usa-se o MC 14518B?

Compartilhar este post


Link para o post
Compartilhar em outros sites

Esse não serve.

O 4520 divide por 16

Já o 4518 divide por 10.

Vai ter diferença na frequência.

  • Curtir 2

Compartilhar este post


Link para o post
Compartilhar em outros sites
2 horas atrás, AndréSeati disse:

@Mestre88 boa noite eu achei aqui o cp4520b contador binário duplo esse serve né?

Mesma coisa, serve sim.

As letras no início são apenas pra dizer que marca é.

  • Curtir 1

Compartilhar este post


Link para o post
Compartilhar em outros sites

@Mestre88 bom dia eu estou com uma outra placa aqui que quando aciono o botão arma uma contadora e quando solto desarma mas está demorando pra desarma o componente que ajuda a fazer isso é capacitor?
