alguem pode me ajudar to querendo  aproveitar amplificador do panasonic ak 27 como farço pra ele ligar ,porque ligar o aux eu sei fazer ,mais fazer ele ligar eu nao  sei

me ajuda ai pessoal

Editado por rodrigo estevam dos santos

Compartilhar este post


Link para o post
Compartilhar em outros sites

Na placa do trafo grande, seria só você remover o relé e fazer um jump nos contatos que ligam o trafo...

  • Curtir 1

Compartilhar este post


Link para o post
Compartilhar em outros sites
3 horas atrás, rodrigo estevam dos santos disse:



muito obrigado  por responder que DEUS te abençoe , .....e so fazer isso que amprificador vai se alimentado ?

Compartilhar este post


Link para o post
Compartilhar em outros sites

Sim, o relé nesse local seria para economizar energia quando o som estiver em stand-by, Note que esse som tem um outro trafo menor preso na entrada de força do aparelho, ele é o trafo que alimenta o processador, no seu caso você não vai precisar dele, pois eliminará o resto do aparelho não é?

Se for isso mesmo, não esqueça de colocar um potenciômetro na entrada AUX que você esta fazendo, para o controle do volume...

  • Curtir 1

Compartilhar este post


Link para o post
Compartilhar em outros sites

Pelo esquema o RElé esta na mesma placa do trafo grande, na serigrafia da placa ele leva o nome de RL502, os pinos que tem que fazer o jump seria os pinos 1 e 2 dele.

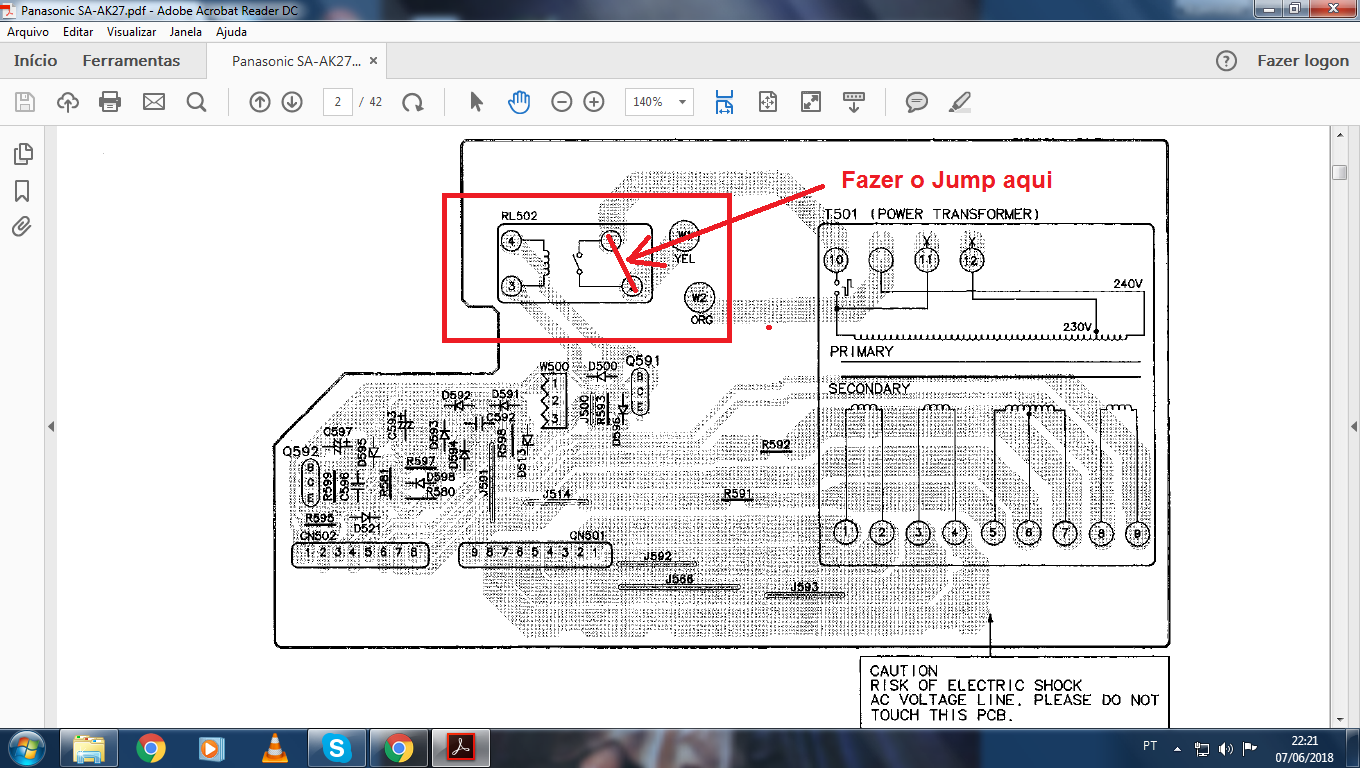

Na figura abaixo eu indico onde....

Placa do trafo..png

Se quiser nem precisa remover o relé, é só fazer o jump que o trafo ficará energizado e alimentará o amplificador do som.

  • Curtir 1

Compartilhar este post


Link para o post
Compartilhar em outros sites
Postado (editado)

boa tarde fiz esse procedimento  e anplificador foi alimentado  mais nao ta saindo sinal de audio  tem que fazer algum outro procedimento pra sai o audio

Editado por rodrigo estevam dos santos

Compartilhar este post


Link para o post
Compartilhar em outros sites

Se você ligou tudo certinho, a única coisa que pode estar atrapalhando ai é o Pino 7 do CI de saída (IC500),

Na linha desse pino tem um transistor Q505, Ele "Corta" o AC In do CI, que pode ser um tipo de MUTE do CI!...

No caso, remova esse transistor da placa, assim impedirá ele de cortar o sinal alternado que vái para o CI...

Se mesmo assim não funcionar, comece a desconfiar que esse CI já não estava bom quando você desmontou o aparelho!

  • Curtir 1

Compartilhar este post


Link para o post
Compartilhar em outros sites
11 horas atrás, rodrigo estevam dos santos disse:

boa tarde fiz esse procedimento  e foi energisado mais nao to saindo sinal de audio  tem que fazer algum outro procedimento pra sai o audio

ok vou da uma olhada aqui



Compartilhar este post


Link para o post
Compartilhar em outros sites
Postado (editado)

na placa do amlpificaor te um rele RL501  sera que nao ele que ta impedido de sai audio ou nao tem nada ver  ?

Editado por rodrigo estevam dos santos

Compartilhar este post


Link para o post
Compartilhar em outros sites

No esquema não indica a função desse rele! Verifique de onde vem a alimentação para ele e acione ele manualmente....
