Projeto de um Microcontrolador

[Italo Mendes]

Galera, bom dia.

Eu sou Eletrotécnico e estou com um desafio em eletrônica, porém meu conhecimento em eletronica é bem básico.

Preciso criar uma PCB com as seguintes caracteristicas.

1 pino só de entrada e saida, quando for entrada vai para um circuito, quando for saida vai para outro circuito.
Vamos usar um Rapsberry Pi3.

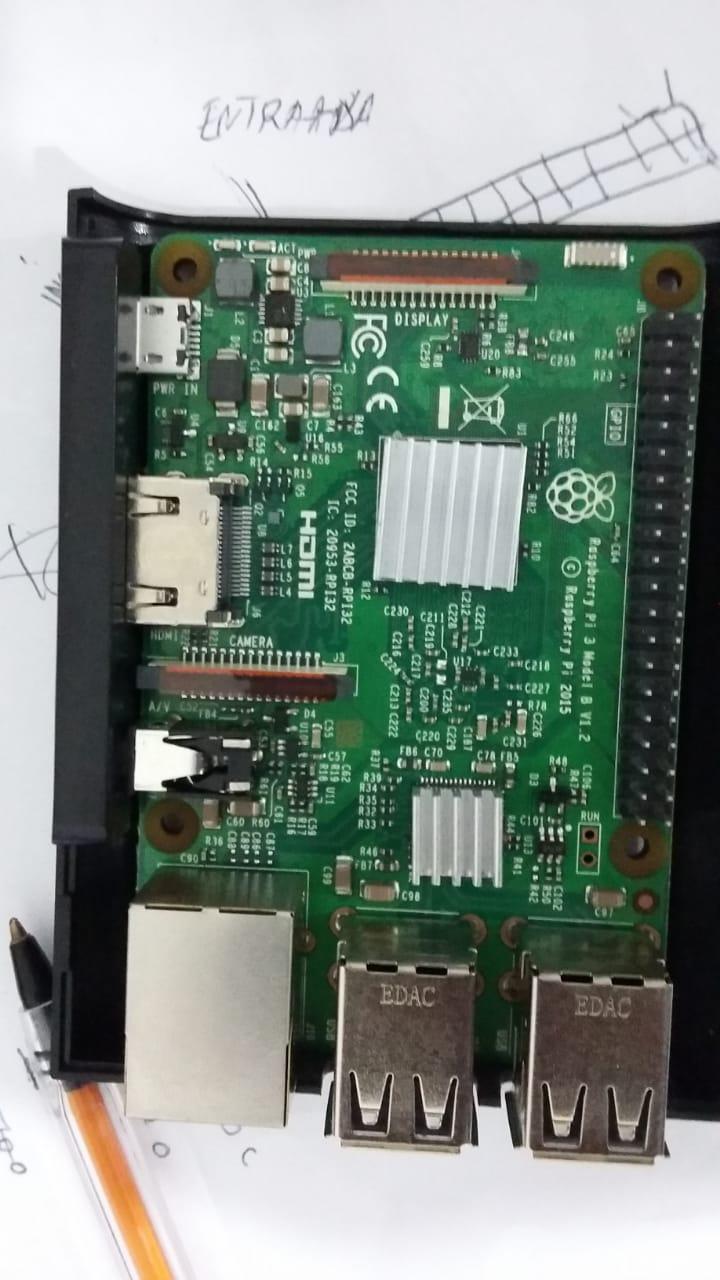

Segue o desenho que o chefe disse que precisa e a placa onde esse circuito vai encaixar.







Se alguem puder ajudar, eu agradeço.



Obrigado

[aphawk]

@Italo Mendes ,



Tá bem mal explicado.... mas vamos tentar : qual a sua dúvida ?



Paulo

[Italo Mendes]

@aphawk



Desculpe a explicação, foi essa explicação que eu recebi.



A dúvida é como eu posso fazer essa divisão de circuitos. A placa tem que ter 2 circuitos, porém somente um pino que vai ser usado como entrada e como saída.



Se ele emitir o sinal, no caso for uma saída, ele tem que "escolher" um circuito, se ele receber o sina, no caso for uma entrada, ele tem que "escolher" o outro circuito.



Novamente eu peço desculpa pela explicação, mas meu conhecimento em eletrônica é básico

[aphawk]

@Italo Mendes ,



Pelo desenho de seu chefe, ele nomeou um pino como Input, e outro pino como Output.



Até daria para fazer um unico pino ser uma saída, e quando não for acionada, poder servir como entrada, mas me parece meio sem sentido.



Tem certeza de que o mesmo pino tem de ser tanto entrada como saída ?



Paulo

[Italo Mendes]

@aphawk



Tenho sim.



O desenho que ele fez, foi só uma representação do que ele precisa na entrada e o que ele precisa na saída. Porém é um unico pino.



[aphawk]

@Italo Mendes ,



Então, começa perguntando para ele o que significa para ele  saída acionada : é nivel alto, ou é nivel baixo ?



Depois pergunta para ele o que significa usar como entrada : vai ser nivel baixo ou nivel alto quando a entrada for acionada ?



Pergunta também qual vai ser a carga dessa saída.



Paulo



[Italo Mendes]

@aphawk



Eu peguei uma explicação melhor com ele



Vai ser um contador de unidades produzidas
Cada vez que um relé fecha contato para enviar tensão de 3,3VDC para o pino de entrada o controlador conta uma unidade produzida



E a saída, é uma saída genérica com transistor



O que ele quer é um dispositivo universal, que funcione tanto como entrada quanto saída. Ele quer que a gente faça essa configuração no  hardware.



O pino 37 da Rapsberry PI3 que é o GPIO26 vai ser o pino usado como entrada.



Ele disse que a ideia é fazer um circuito que atenda qualquer aplicação onde os pinos possam ser usados como entradas ou saídas.







[rjjj]

Estude o CI digital P82B96, que contém um par de portas BUFFER bidirecionais. Ele é bastante aplicado na linha SDA de barramentos I2C, cujas extremidades podem ser tanto entradas quanto saídas transistorizadas :













Espero ter ajudado .

[aphawk]

@Italo Mendes ,



Bom, acho que o que seu chefe quer é um milagre ....



Se a entrada estiver enviando 3,3V , e o transistor de saída acionar a saída, vai ter um curto e adeus transistor...



Por mim encerro aqui...



Paulo

[Sonemus]

Buguei aqui...



Só pra entender... você ta querendo uma espécie de chave comutadora eletrônica, é isso?

tipo: botão de campainha... aperto uma vez liga circuito "A" aperto segunda vez desliga "A" e liga "B" e assim sucessivamente, é isso?

No lugar do botão usaria um sinal de nível alto qualquer...
