RESOLVIDO Como fazer um socket de pilhas caseiro?

Recommended Posts

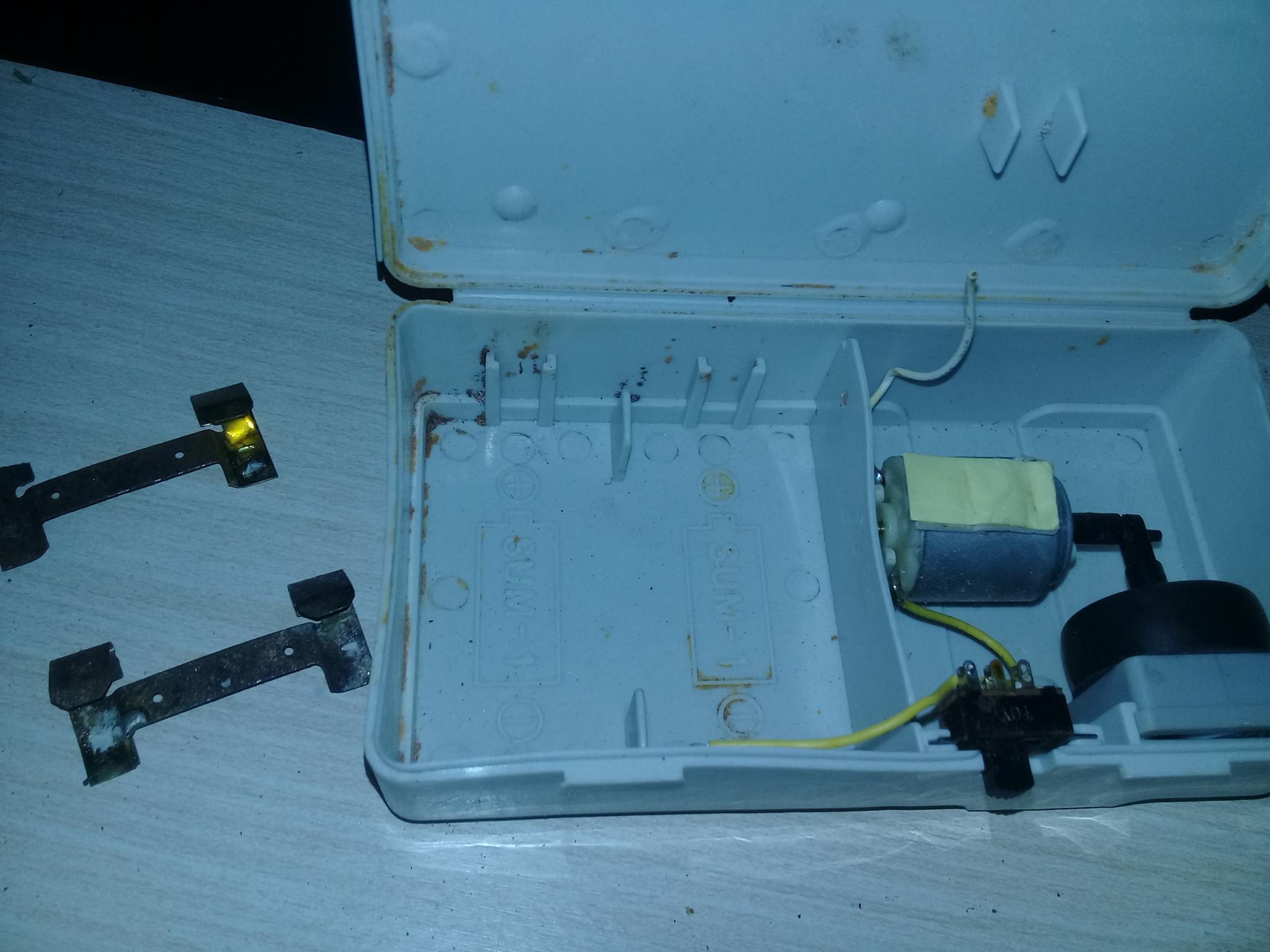

Bom dia, possuo um aerador a pilhas para aquário, ocorreu que devido ao corre-corre diário, acabei esquecendo as pilhas dentro dele, e as mesmas não possuiam sistema anti-vazamento, o resultado foi que os conectores oxidaram, e encontrar uma loja de eletrônica na minha área é difícil. Gostaria de saber, se possível, se tem como adaptar alguma coisa de metal ou aluminio para substituir os conectores danificados. Já possuo o ferro de solda e o estanho, e o aerador funciona com 2 pilhas grandes (tamanhoD) Obrigado desde já pela ajuda.


Compartilhar este post


Link para o post
Compartilhar em outros sites

@Ronaldo G. Salustino retire de um controle remoto, ou carrinho a pilhas, qualquer coisa parecida! e faz uma caixinha bem vedada para ela, se possivel de silicone, ( eu tentaria adaptar uma saida para carregar as pilhas ( recarregaveis) sem abrir a caixa e retirar a vedação! abraços

  • Curtir 1

Compartilhar este post


Link para o post
Compartilhar em outros sites

No centro da cidade do Rio tem diversas lojas, que vendem areadores alimentados pela rede. Há curto prazo vai sair mais em conta que comprar estas pilhas, que já são difíceis de se encontrar.

Tem uma loja perto do mercado das flores, na rua Buenos Aires.

MOR_AL

  • Curtir 1

Compartilhar este post


Link para o post
Compartilhar em outros sites

Valeu MOR, é que eu trabalho à noite, mas vou procurar ir na minha folga, um abraço.

  • Curtir 1

Compartilhar este post


Link para o post
Compartilhar em outros sites

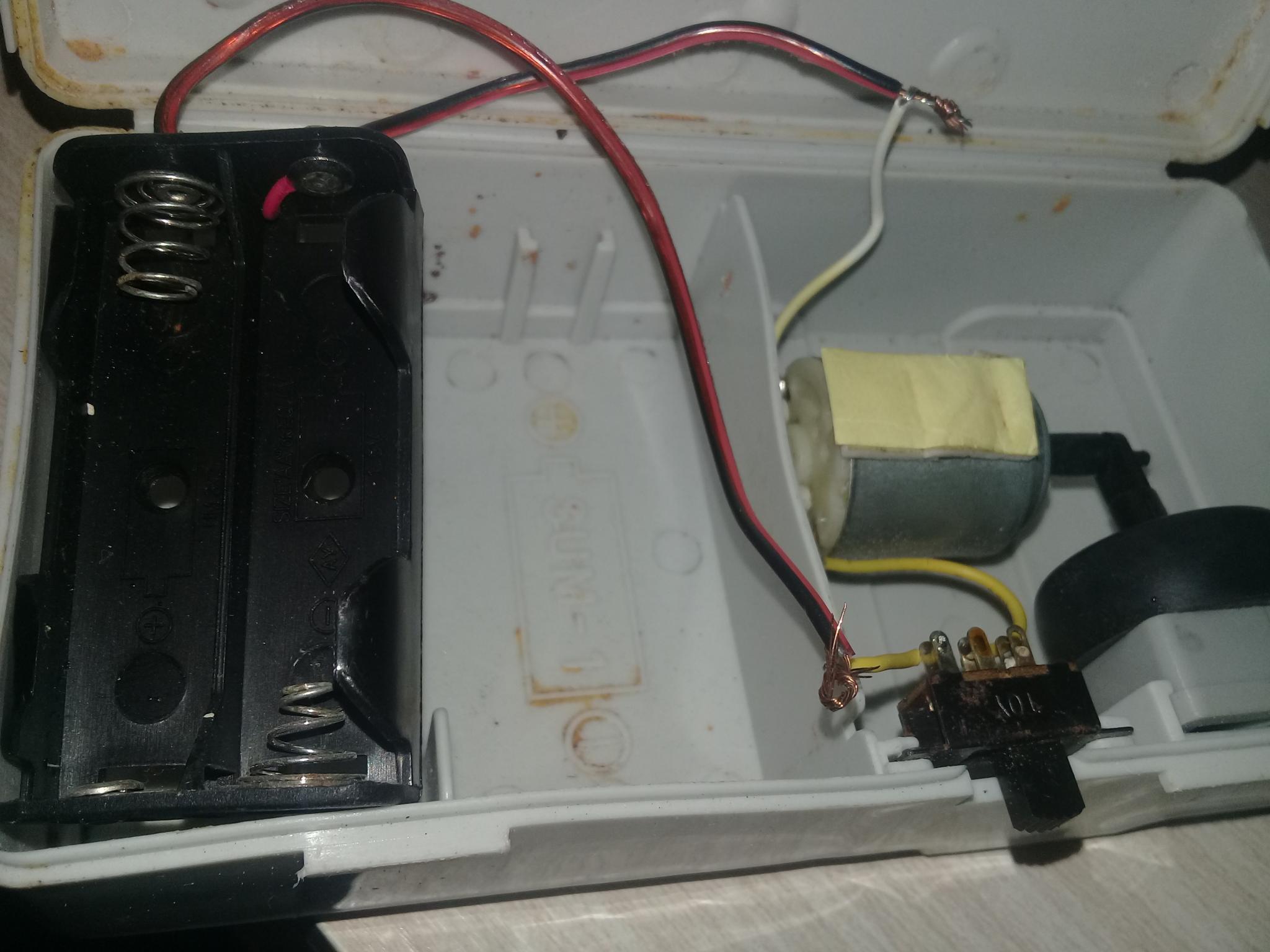

Bom galera, saí, procurei em várias lojas de eletrônicas e realmente não achei, mas vi que na minha casa tinha um socket de pilhas de um quadro que acendia com leds do meu filho que ele não usa mais, e coloquei no lugar aqueles ganhos que tinham oxidado e queria saber se esse esquema está certo ou corre o risco de dar curto (ainda não coloquei as pilhas), nesse esquema as pilhas são 2 tamanho normal, e as outras eram do tamanho grande, isso altera alguma coisa em fazer o motor funcionar ou faz o mesmo funcionar por um período de tempo menor? Não encontrei nada especificado sobre o motor. Grato.




Compartilhar este post


Link para o post
Compartilhar em outros sites

O esquema de ligação está correto.

Mas você respondeu à própria pergunta: sim, com essas pilhas o motor vai funcionar por menos tempo.

No exterior estão vendendo aeradores piezo que consomem uma mixaria e é silencioso.

Compartilhar este post


Link para o post
Compartilhar em outros sites

@Ronaldo G. Salustino eu acredito se fizer o mesmo socket do outro lado, tera maior rotação no motor e por mais tempo...

Compartilhar este post


Link para o post
Compartilhar em outros sites
3 horas atrás, Mallman420 disse:

@Ronaldo G. Salustino eu acredito se fizer o mesmo socket do outro lado, tera maior rotação no motor e por mais tempo...

No caso não vai alterar a velocidade, apenas a duração.

@Mallman420

@Ronaldo G. Salustino

Poderia colocar 4 pilhas, com outras duas em paralelo aí ao lado.

Compartilhar este post


Link para o post
Compartilhar em outros sites

@Mestre88 Entendedores entendem não é mesmo!? iuahsdiuahsda valeu pela dica!

Compartilhar este post


Link para o post
Compartilhar em outros sites

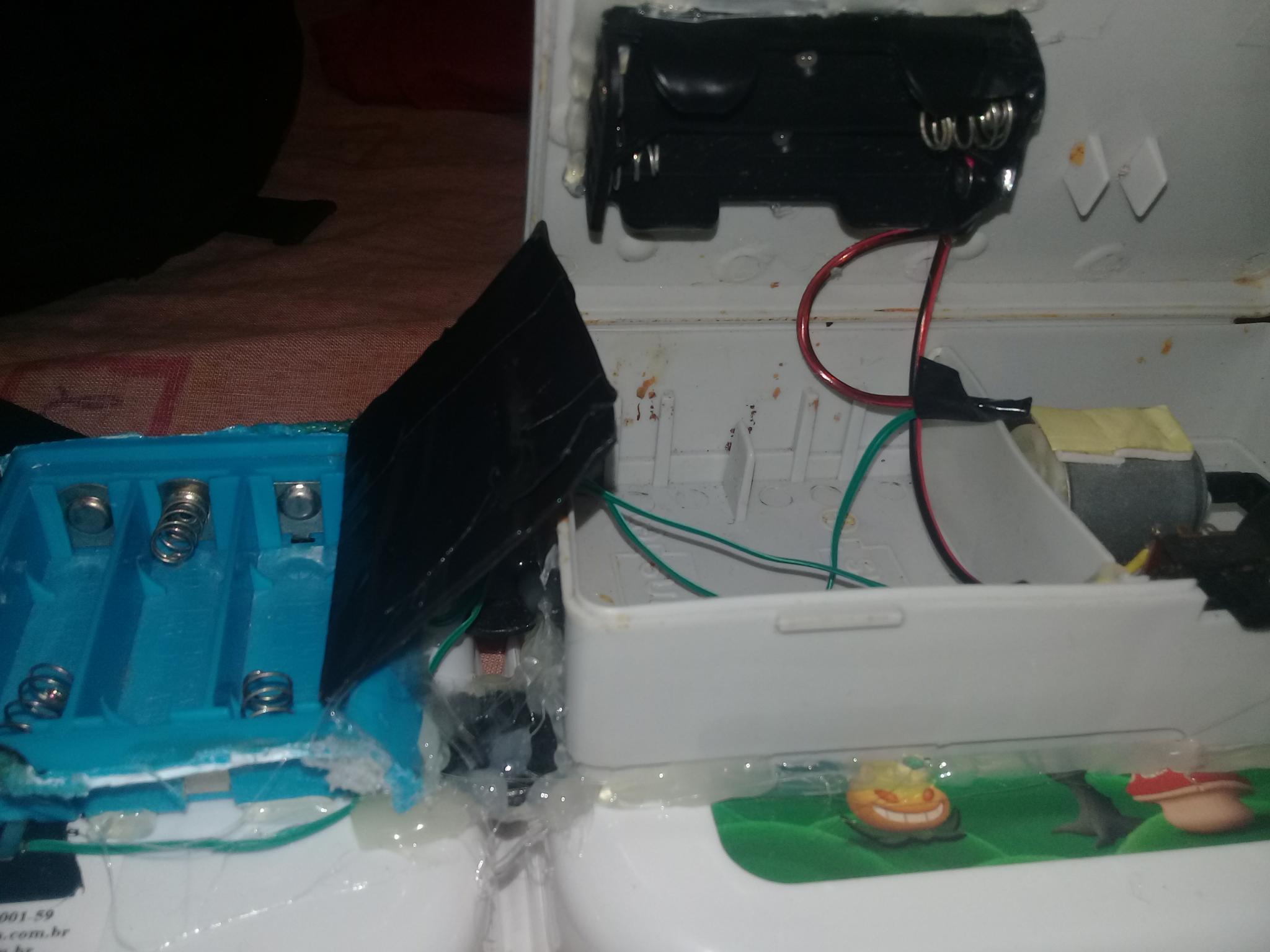

Olá pessoal, consegui encontrar outro socket, dessa vez 1 com 3 pilhas, somando agora 5 pilhas tamanho AA, fiz o teste e o motor está rodando tranquilo, como o esquema original eram com 2 pilhas grandes (D), talvez não dure mesmo muito tempo, mas posso usar 5 pilhas alcalinas tamanho AA, pois esse aerador é apenas emergencial, em uma possivel falta de luz, pois o meu aquário tem filtro ligado na energia 24 horas por dia, obrigado a todos que me ajudaram na montagem desse novo esquema. Tópico resolvido.


Compartilhar este post


Link para o post
Compartilhar em outros sites

@Ronaldo G. Salustino Ao colocar 5 pilhas, o negócio desequilibra.

Dessa forma aquelas duas que você colocou antes ficam inúteis, são 4,5V contra 3V. Os 4,5V passam por cima dos 3V das outras pilhas.

Nesse novo suporte deixe uma vaga sobrando e coloque o fio de maneira a ligar somente duas pilhas dele.

A ligação lá no motor está certa.

Compartilhar este post


Link para o post
Compartilhar em outros sites

Não dá para usar um carregador de celular, que fornece em média 5V?

Compartilhar este post


Link para o post
Compartilhar em outros sites
41 minutos atrás, Danie1 Net0 disse:

Não dá para usar um carregador de celular, que fornece em média 5V?

Dependendo do carregador a corrente dele pode ser menor do que as pilhas, raramente esses motorzinhos funcionam bem com eles.

Compartilhar este post


Link para o post
Compartilhar em outros sites
2 minutos atrás, Mestre88 disse:

Dependendo do carregador a corrente dele pode ser menor do que as pilhas, raramente esses motorzinhos funcionam bem com eles.

Quanto de corrente esse motorzinho requer, em média?

Compartilhar este post


Link para o post
Compartilhar em outros sites
38 minutos atrás, Danie1 Net0 disse:

Quanto de corrente esse motorzinho requer, em média?

Boa pergunta. Eu sei que não é pouco, mas não tem certeza.

O grande problema mesmo é o ruído elétrico que esse tipo de motor causa. Por ser uma bobina que fica ligando e desligando, o carregador de celular fica meio maluco, não funciona direito. Eles não foram projetados para ligar motores.

Compartilhar este post


Link para o post
Compartilhar em outros sites
17 minutos atrás, Mestre88 disse:

Boa pergunta. Eu sei que não é pouco, mas não tem certeza.

O grande problema mesmo é o ruído elétrico que esse tipo de motor causa. Por ser uma bobina que fica ligando e desligando, o carregador de celular fica meio maluco, não funciona direito. Eles não foram projetados para ligar motores.

Então fica complicado substituir essas pilhas D...

Compartilhar este post


Link para o post
Compartilhar em outros sites
2 minutos atrás, Danie1 Net0 disse:

Então fica complicado substituir essas pilhas D...

Com fonte tradicional de transformador funciona, o difícil é achar uma de 3V com boa corrente.

Dá pra fazer algumas gambiarras também.

Compartilhar este post


Link para o post
Compartilhar em outros sites
2 minutos atrás, Mestre88 disse:

Com fonte tradicional de transformador funciona, o difícil é achar uma de 3V com boa corrente.

Dá pra fazer algumas gambiarras também.

Também pensei em sugerir isso, mas geralmente só se encontra fontes com tensões mais altas e de baixa corrente.

Compartilhar este post


Link para o post
Compartilhar em outros sites
12 minutos atrás, Danie1 Net0 disse:

Também pensei em sugerir isso, mas geralmente só se encontra fontes com tensões mais altas e de baixa corrente.

Me fez lembrar que eu tenho uma parafusadeira pequena que funcionava com 3 pilhas de Níquel-Cádmio (total de 3,6V formando um pack).

Ganhei essa máquina quebrada, sem carregador e com as pilhas vazando. No fim acabei trocando o motor por um de 12V, pois eu não achava nem pilhas e nem uma fonte que prestasse. Como só uso na bancada não me importo que tenha fio.

Compartilhar este post


Link para o post
Compartilhar em outros sites

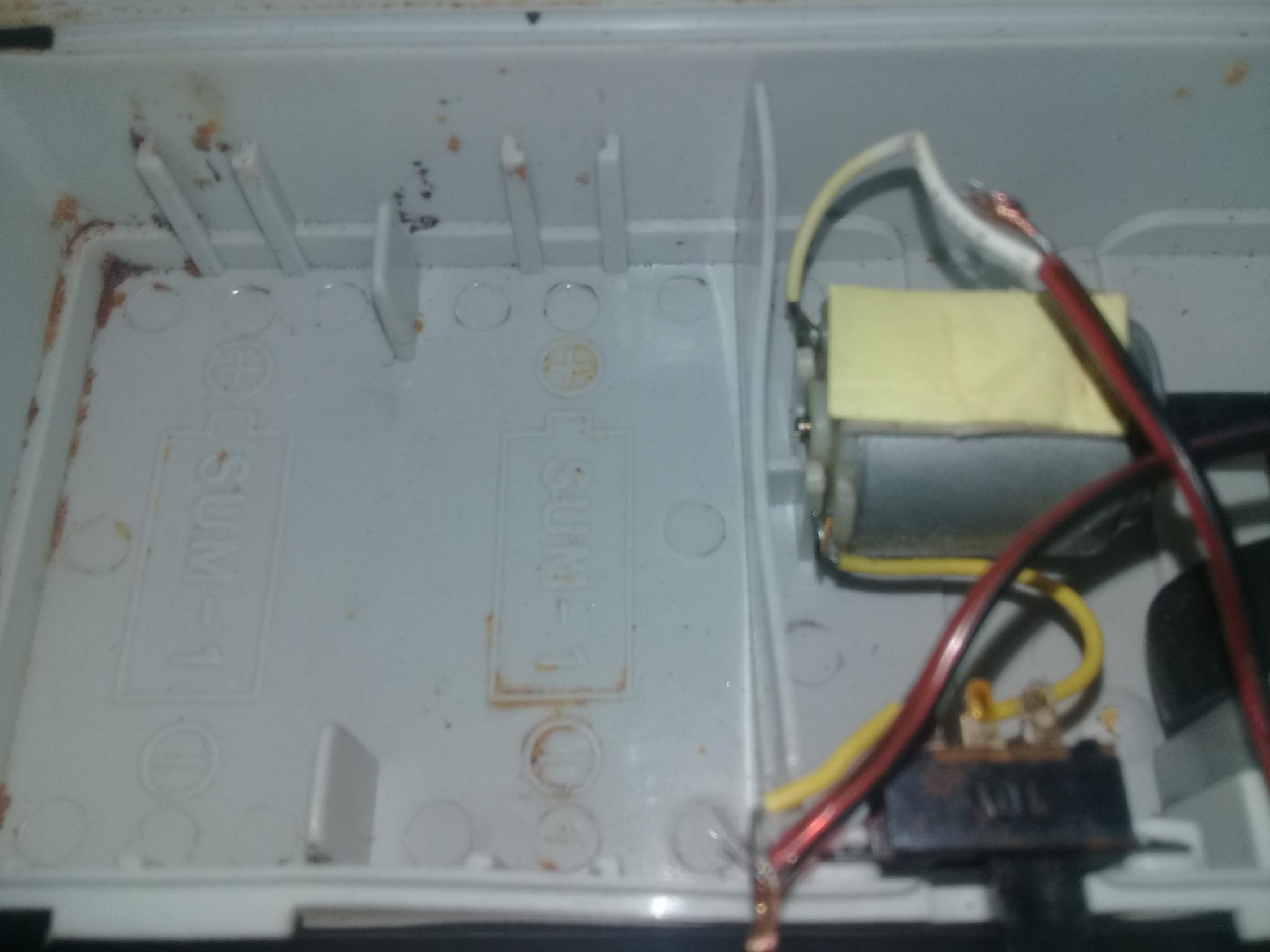

Pessoal, posso estar enganado! Mas se repararem na primeira foto colocada pelo autor @Ronaldo G. Salustino, o compartimento das ilhas indicam as duas para o mesmo lado, e observando as chapinhas de contado, sugerem que as pilhas estão em paralelo, ou seja, esse motorzinho trabalha com 1,5V somente!

  • Curtir 1

Compartilhar este post


Link para o post
Compartilhar em outros sites
1 hora atrás, BCP disse:

Pessoal, posso estar enganado! Mas se repararem na primeira foto colocada pelo autor @Ronaldo G. Salustino, o compartimento das ilhas indicam as duas para o mesmo lado, e observando as chapinhas de contado, sugerem que as pilhas estão em paralelo, ou seja, esse motorzinho trabalha com 1,5V somente!

Verdade.

Eu não tinha reparado na foto.



  • Curtir 1

Compartilhar este post


Link para o post
Compartilhar em outros sites
Em 14/07/2018 às 21:04, Mestre88 disse:

@Ronaldo G. Salustino Ao colocar 5 pilhas, o negócio desequilibra.

Dessa forma aquelas duas que você colocou antes ficam inúteis, são 4,5V contra 3V. Os 4,5V passam por cima dos 3V das outras pilhas.

Nesse novo suporte deixe uma vaga sobrando e coloque o fio de maneira a ligar somente duas pilhas dele.

A ligação lá no motor está certa.

Oi Mestre88, segui sua orientação e desconectei o fio que ia até o terceiro slot e coloquei no segundo e soldei, agora só funcionam 2 pilhas com o terceiro vago, e com mais aquele socket anterior de 2 pilhas, tenho agora 4 pilhas. Realmente o barulho do motor é um pouco incômodo, estou pensando em colocar o aerador dentro de uma caixa de isopor com caixa de ovos por dentro para fazer um pouco de isolamento acústico. Obrigado pelo feedback Mestre88, aos demais que me ajudaram, obrigado também, não pensei em colocar carregador de celular, pois o meu aquário já tem filtro e bomba integrados ligados à rede elétrica, o aerador da foto é justamente para o caso de falta de energia, pois aí que entram as pilhas, o aquário não pode ficar sem oxigenção em caso de falta de luz porque os peixes morrem, por isso preciso usar o aerador com pilhas. Tópico resolvido.

  • Curtir 1

Compartilhar este post


Link para o post
Compartilhar em outros sites

@Ronaldo G. Salustino Abraços cara e sucesso, depois poste foto dos bichinhos ai pra gente conhecer xD
