Boa tarde a todos.

Pessoal tenho um pick up gradiente tt-tk e liguei ela no home Panasonic sa-pt75 na saída auxiliar. No entanto o som não  sai  nas cx do home.

O que fazer, sendo que no aparelho gradiente completo o som sai normalmente. Em tempo estou usando um fonte de 9,5A ligada na tomada

Agradeço  as dicas que vierem

[Ricardov]

@Donizeti aparecido da silv tem que ligar o toca-disco na entrada (aux input ou phono input) do home. Na saída não funciona.

[Donizeti aparecido da silv]

Boa noite Ricardo verifiquei  e está na saída auxolhar, onde eu ligo um outro aparelho por onde sai o som

39 minutos atrás, Ricardov disse:

@Donizeti aparecido da silv tem que ligar o toca-disco na entrada (aux input ou phono input) do home. Na saída não funciona.



[BCP]

Esses toca discos precisam ser ligados em entradas próprias para "Phono"ou se o aparelho não possuir, você precisa comprar um "pré amplificador" como esses dos links abaixo...

https://produto.mercadolivre.com.br/MLB-905671763-kit-pre-amplificador-phono-toca-discos-riaa-magnetico-_JM

https://produto.mercadolivre.com.br/MLB-700088033-pre-amplificador-phono-para-toca-discos-de-vinil-magnetico-_JM

https://produto.mercadolivre.com.br/MLB-704840033-preamp-elc-104-pre-amplificador-phono-para-toca-discos-_JM

[Donizeti aparecido da silv]

Em 15/07/2018 às 16:37, BCP disse:

Esses toca discos precisam ser ligados em entradas próprias para "Phono"ou se o aparelho não possuir, você precisa comprar um "pré amplificador" como esses dos links abaixo...

https://produto.mercadolivre.com.br/MLB-905671763-kit-pre-amplificador-phono-toca-discos-riaa-magnetico-_JM

https://produto.mercadolivre.com.br/MLB-700088033-pre-amplificador-phono-para-toca-discos-de-vinil-magnetico-_JM

https://produto.mercadolivre.com.br/MLB-704840033-preamp-elc-104-pre-amplificador-phono-para-toca-discos-_JM

Boa noite, vou comprar e ver

Obrigado

[BCP]

@Donizeti aparecido da silv Dê-nos um retorno dos seus resultados!...

[Ricardo S Ferreira]

@BCP esse auxiliar do som do HT do amigo é entrada mesmo ou será saída?

Mesmo que o toca discos tenha cápsula magnética ligado no auxiliar, alguma coisa a pleno volume sairia.

[BCP]

@Ricardo S Ferreira Realmente colega, agora fiquei em grande dúvida!, Baixei o manual dele:

https://www.manualslib.com/manual/560512/Panasonic-Scxh70.html

Não entendo quase nada de inglês! Mas a única referencia de entrada que encontrei nas especificações desse manual, foi a entrada por "óptica digital"!

Ou seja, ele não deve ter entrada de som RCA!!!

@Donizeti aparecido da silv Verifique esse detalhe ai!, se essa conexão RCA for "saídas de áudio e vídeo", não é nela que você tem que ligar seu toca discos!

Ai nesse caso você ainda precisará de mais um outro aparelho para converter o som RCA do toca discos para um sinal óptico digital!...

[Luan Costha]

Colega bc eu entendo muito bem inglês me mande o link novamente,q esse link aqui não abriu.

[BCP]

OK! Vou anexa-lo aqui no post!...

scxh70 (1).pdf

[Ricardo S Ferreira]

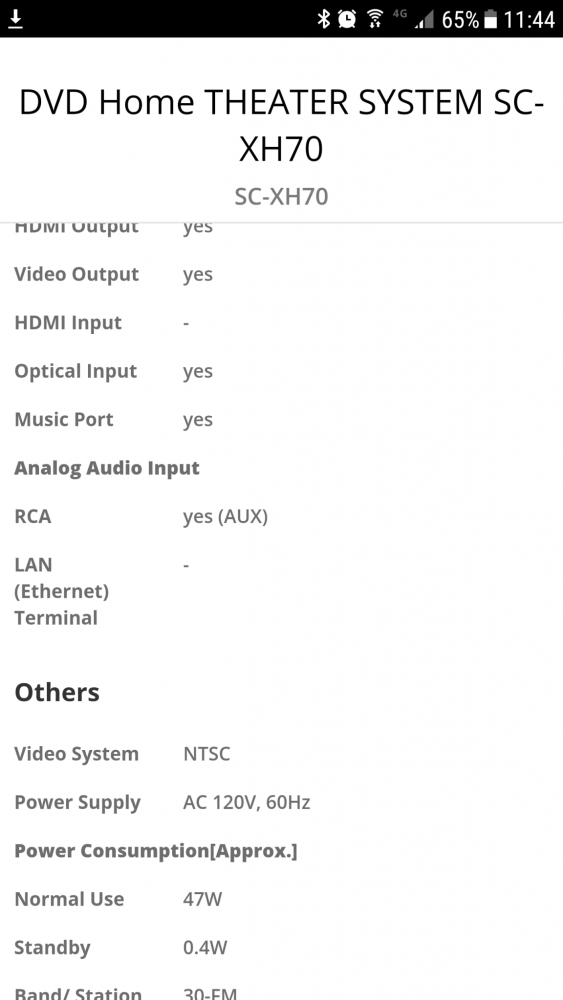

É. Pelo que li, existe uma entrada analógica  (AUX).

adicionado 15 minutos depois

Outra coisa.

Pelo que andei lendo sobre o toca discos, ele originalmente vem com cápsula cerâmica, então, se for adquirir o pré amplificador RIAA, este deverá ser para cápsula cerâmica e não para magnética.

[Luan Costha]

Pior que nao ta abrindo aqui colega bc,deve ser porque to no celular aqui aparece arquivo invalido



[BCP]

@Luanccecrttv2008 Pode ser sim! Pois aqui no PC abre normalmente...

[Donizeti aparecido da silv]

Pessoal agradeço  o empenho de todos em me ajudar, e agora qual o pré amplificador compro, ou não compro . Partindo da premissa que sou leigo em eletrônica

Abraços a todos



[BCP]

Colega @Ricardo S Ferreira Conseguiu decifrar como ligar um toca discos nesse Home?

[Ricardo S Ferreira]

@BCP pelas especificações do aparelho, tem sim entrada auxiliar, mas seria de bom tom o colega @Donizeti aparecido da silv colocar um CD player ou até mesmo o celular nessa entrada e ver se sai som nas caixas.

Se sair, beleza, está confirmado.

Outro problema a ser verificado antes de adquirir um pré: a cápsula do toca discos. Se for cerâmica, tem que comprar um pré amplificador RIAA para cápsula cerâmica, se colocar um para cápsula magnética o ganho será muito alto e vai haver distorção do som.

[Donizeti aparecido da silv]

Boa tarde Ricardo quando ligo outro aparelho na entrada auxiliar do ht Panasonic  sai som normalmente

Só  não saiu o som do toca disco, mas com estas informações  que você me forneceu, vou verificar o sistema todo e depois posto o resultado

Obrigado a todos pela ajuda

adicionado 9 minutos depois

@Ricardo S Ferreira

adicionado 12 minutos depois

Bem pessoal, realmente não sai o som nas caixas do ht sa pt75.

Agora pergunto, se eu colocar um adaptador de rca para hdmi, funciona ?

Como sei se a agulha é  de cerâmica ou magnética?

Desculpem as dúvidas, e que sou leigo no assunto

Abraços

adicionado 15 minutos depois

Mais uma pergunta, se eu pegar e os fios de uma das caixas do ht e soldar nos fios de saída do som do toca disco,  funciona ?

[BCP]

Esse toca disco não consegue fornecer som diretamente para uma caixa!

Fui fazer uma pesquisa sobre esse toca disco, e encontrei esse vídeo abaixo:



Aos 2 minutos e 16 segundos, ele fala que esse toca discos é ligado diretamente na entrada auxiliar do som e não no phono!

Isso me leva a crer que esse toca discos seu esta com problemas no circuito interno, ou com o cabo de ligação quebrado como também é mencionado mais adiante no vídeo...

Verifique...

[Donizeti aparecido da silv]

@bcp

adicionado 2 minutos depois

@Donizeti aparecido da silv Boa noite a Todos, eu acredito que os fios não estão  quebrados, pois quando ligo direto no aparelho gradiente o toca discos funciona normalmente.

Quanto a saída do Jr e saída auxiliar e não fhono.

Abraços

[Ricardo S Ferreira]

@Donizeti aparecido da silv o que o @BCP quis dizer é que pode ser problema nos fios internos do toca discos, os que vão da cápsula até o cabo RCA.

Inclusive pode ser a cápsula com defeito.

Um teste que pode ser feito é ligar na entrada auxiliar do home, levantar o braço do toca discos e tocar nos fiozinhos que estão ligados na cápsula.

Vermelho para o canal direito e branco para o esquerdo.

Se roncarem esses canais, o defeito é da cápsula.

[Navarro H Navarro]

Boas, amigos! Tenho um toda discos desse tt-tk e ao me mudar, a caixa caiu e quando vi, tinha soltado a correia. Não sei como remontar. Alguém tem algum esquema, manual ou video para me ajudar? ABraços

[BCP]

@Navarro H Navarro A grande maioria desses toca discos a correia é colocada como  o vídeo abaixo mostra.
