Compatibilidade do SSD msata M280 da Kingdian com All In One LG 23V545

[Higo Vinicius]

Bom dia a todos!



Estava eu verificando umas promoções no aliexpress e encontre um SSD de 120 GB tipo msata da fabricante Kingdian, conforme link abaixo: https://pt.aliexpress.com/item/KingDian-PCIE-mSATA-SSD-internal-SATAIII-240gb-120gb-60gb-32gb-16gb-8gb-MLC-HD-hard-drive/32728758497.html?spm=a2g0s.8937460.0.0.76372e0eoJBFRN.

Ao verificar a descrição do produto, surgiu algumas dúvidas sobre a compatibilidade da peça em meu All In One, enumeradas abaixo:

1º – Em relação ao posicionamento do chanfro da placa msata anunciada e do meu slot na placa-mãe, pois pela foto do anúncio o chanfro é do lado esquerdo e meu slot é do lado direito, se bem que, as quantidades de pinos da placa são exatamente iguais ao meu slot (8 pinos – chanfro – 18 pinos). Portanto, creio que seja apenas girar a placa e conectar invertido, correto?

2º - Em relação ao anúncio informar que a placa é Pcie msata e no meu slot está descrito “msata only”. Portanto, qual a relação entre Pcie e msata?? Existe msata que não seja Pcie? Seria isso que minha placa-mãe tenta alertar??

3º - Em relação à tensão de entrada da placa msata anunciada, pois apesar do anunciante informar que a entrada de tensão é de 3.3v, no site do fabricante (https://www.king-dian.com/product/kingdian-m280-msata-iii-ssd-120gb/) consta a tensão de entrada da placa em 5v. Ou seja, o msata fornece essas duas tensões ou existem tipos de msata diferentes para cada tensão de saída? (Mais de 90% das placas msata encontradas na internet são de 3.3v na entrada, ficando as tensões 5v para a conexão SATA)



Sei que o texto ficou longo, mas não encontrei uma forma de explicar melhor sem detalhá-lo. Quem puder me ajudar ficarei muito grato, pois não tem nada pior do que a pessoa comprar um componente e depois descobrir que o mesmo não é compatível, principalmente pelo fato de ser importado da china.

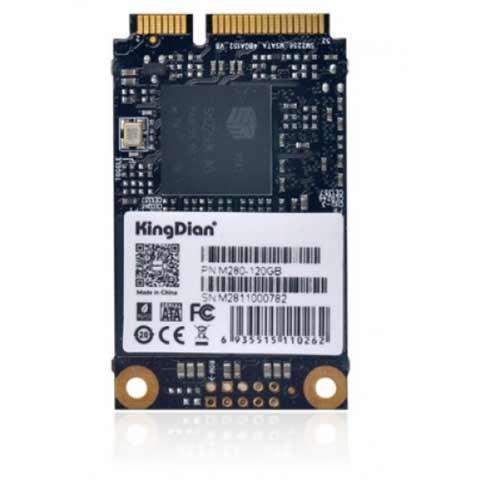

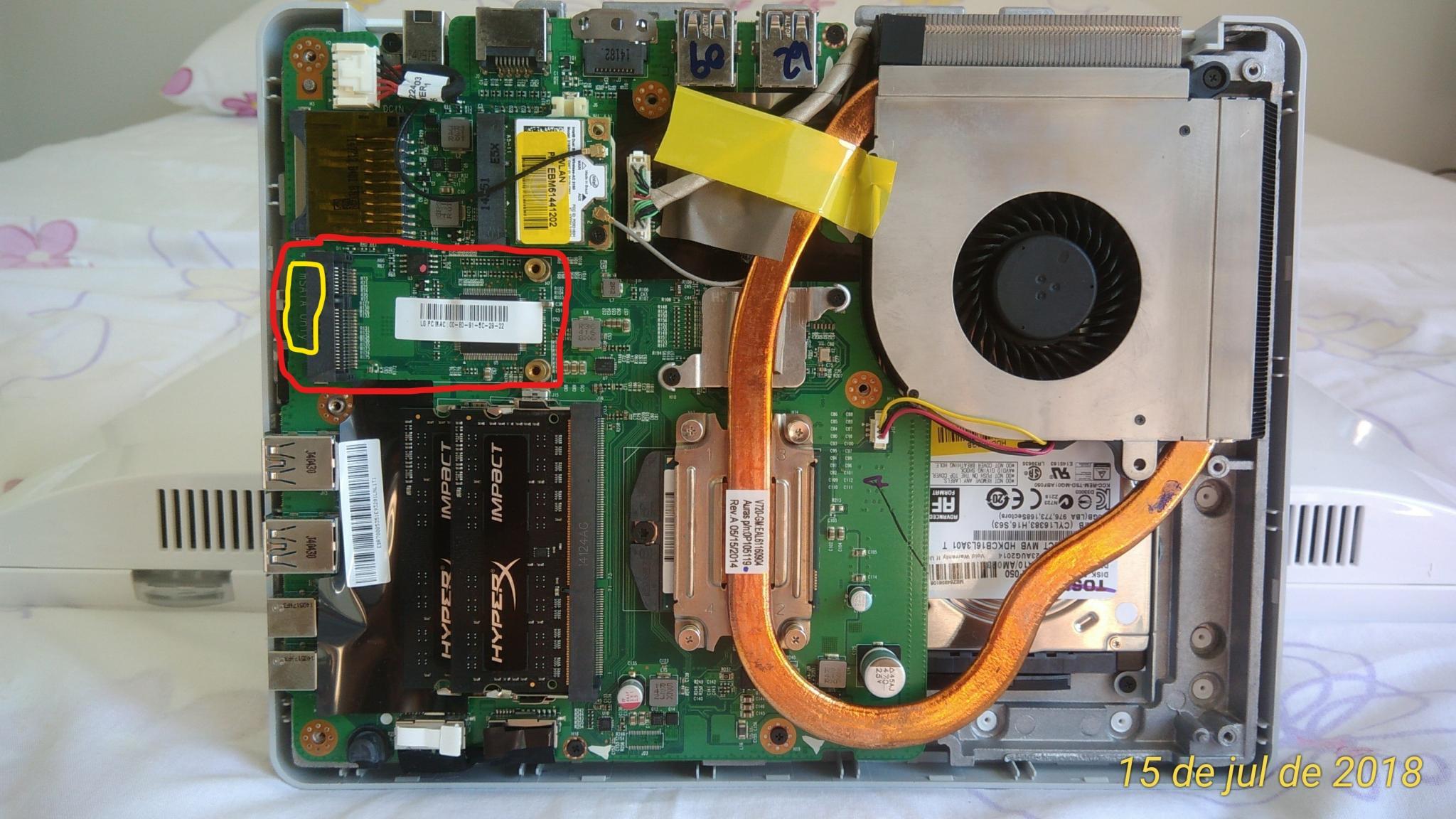

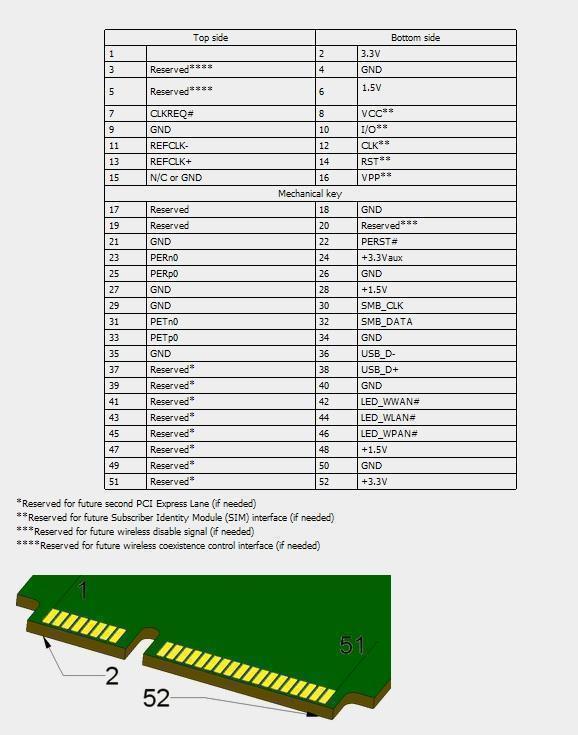

*Segue em anexo foto da placa msata m280 120GB da King Dian, foto da minha placa-mãe, imagem da pinagem de uma placa msata (não do anúncio, mas sim uma geral obtida na internet).



Minha Configuração:



Sistema Operacional: Microsoft Windows 10 Home Single Language 64bits

Versão do Sistema Operacional: 10.0.17134.165

placa-mãe: LG 23V545-G.BK31P1

Chipset da placa-mãe: Intel Lynx Point HM86, Intel Haswell

Processador:  Mobile DualCore Intel Core i5-4200M, 3000 MHz (30 x 100)

Memória: 2 x Kingston HyperX KHX1600C9S3L/4G        4 GB DDR3-1600 DDR3 SDRAM

BIOS: Phoenix versão VIC2SF00

[Caio9.15]

Olá @Higo Vinicius

Vi em outra página que você conseguiu realizar o processo.



Também possuo um LGV545, você chegou a fazer algum vídeo ou conseguiu encontrar algum vídeo para o passo a passo? Estou buscando realizar o Upgrade nele, porém, não encontro basicamente nada referente a vídeos ou tutoriais. Poderia me ajudar por favor?



Obrigado.

[Higo Vinicius]

Olá @Caio9.15



Primeiramente, desculpa pela resposta tardia!



Na verdade eu fiquei tão ansioso que acabei esquecendo de gravar um vídeo. Mas é muito fácil... É só virar o All In One e colocar na borda de um lugar macio, eu usei a borda da cama mesmo. Ai basta tirar os parafusos, do qual não me lembro exatamente a quantidade mas não deve passar de 10, e em seguida tirar a tampa com a ajuda de uma chave de fenda, pois existem algumas travas de pressão. Ai Pronto!



Sobre o encaixe da peça, não tem erro, ela só encaixa numa posição com uma certa inclinação. Depois é só colocar empurrar a peça para baixo e prender com o parafuso (No meu caso o parafuso que veio com a peça era de diâmetro inferior da rosca da placa-mãe, eu tive que desenrolar outro).



OBS: Lembrando que você deve modificar no Setup a configuração do HD para funcionar em AHCI mode.

[Jose Landy]

Boa noite,

Tenho um V545 e tambem vou colocar um ssd nele, mas me gerou uma dúvida. op HD atual dele acredito ser sata (tipo os de notebook) é isso mesmo?ele fica com os 2?
Abs

Obrigado



[Rogerio Pinheiro]

Fala galerinha beleza ?  estou pesando em por um M2 no meu 23V545-G.BK31P1 , vi que tem adaptadores de msata para M2, alguém já usou e sabe se vale a pena ?

[m4gus]

Boa noite, você sabe me informar se é possível fazer o upgrade de i5 para i7 no LG V320-M.BG31P1
