Reparo em Super Nintendo Baby

Recommended Posts

Olá pessoal,

gostaria da ajuda de vocês para reparar um Super Nintendo Baby. O problema é o seguinte:

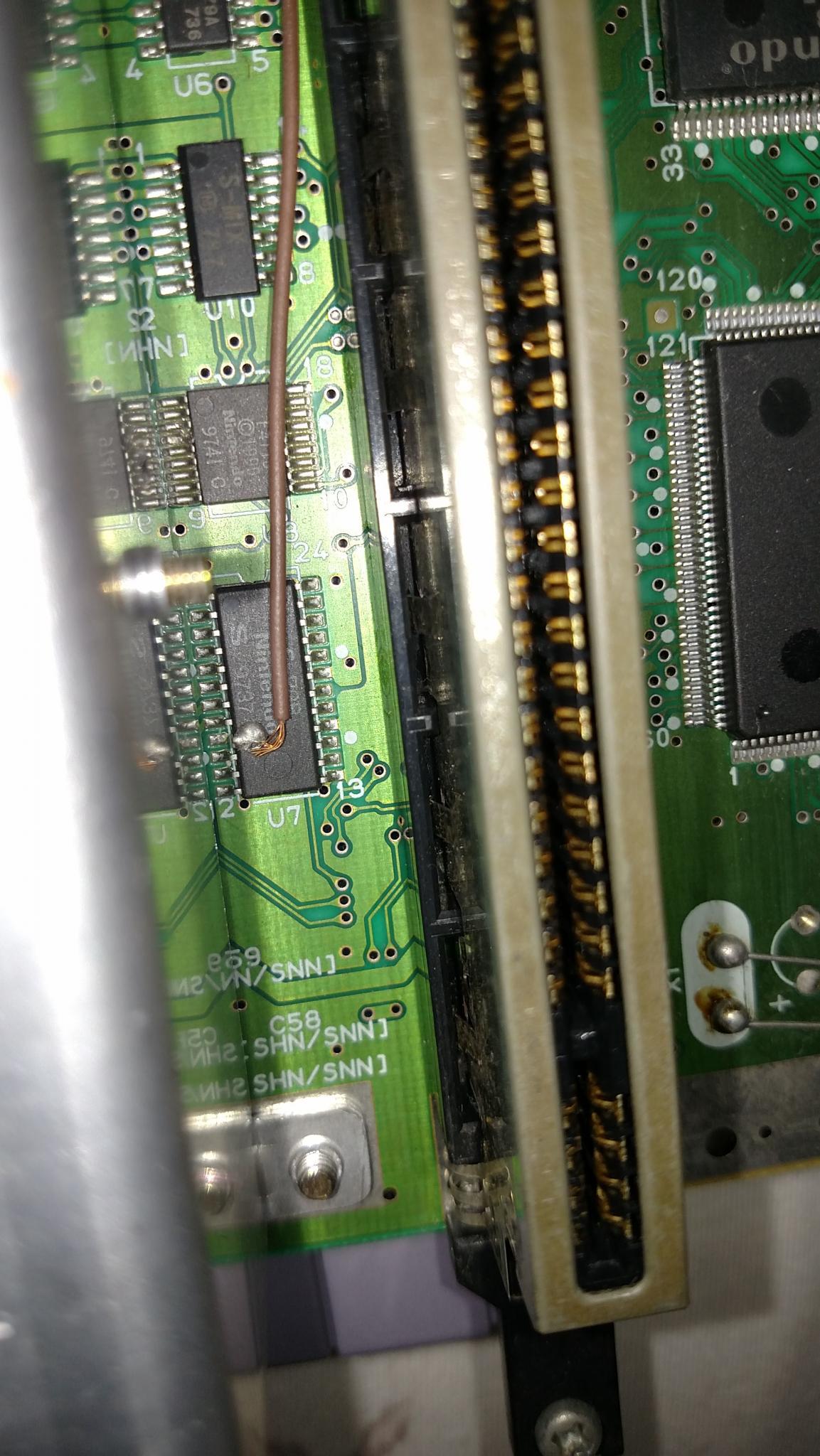

O console enviava um sinal de vídeo, porém era só uma tela preta, aí abri o console pra dar uma olhada e encontrei isso






Estou apenas começando a entender eletrônica, mas era óbvio que se tratava de uma solda mal feita. No caso, o pino 9 do componente BA6592F foi dessoldado da placa, levantado e unido a um fio que vai até o terra. O CIC f1148, logo ao lado, está com o pino 4 levantado mas sem nenhum fio. Consegui refazer a solda, limpei a área com álcool isopropílico e voltou a funcionar, mas assim que eu remontei o problema voltou. Tentei fazer a solda novamente mas o pino estava solto, logo vou ter que comprar outro. As dúvidas são:

A ) Isso era um reparo ou um mod? Porque se foi um reparo posso simplesmente comprar outro BA6592F, colocar no lugar sem fazer essa gambiarra e soldar novamente o pino 4 do outro chip. Agora, se for um mod, vou ter que tentar fazer igual, o que vai dar trabalho pra sair uma coisa bem feita.

B ) Devo usar o soprador pra retirar o chip?

C ) Devo usar fluxo de solda pra colocar outro no lugar?



Desde já agradeço a colaboração!

Compartilhar este post


Link para o post
Compartilhar em outros sites

Não entendo muito, porém dei uma pesquisada nesse componente e vi que o pessoal faz muito MOD de video nele, principalmente para video componente, e também esse componente em imagens do original não possui esse fio soldado, provavel que o dono anterior fez algum mod para modificar o video talvez até a região.

Compartilhar este post


Link para o post
Compartilhar em outros sites



2 minutos atrás, aerolipe disse:

Não entendo muito, porém dei uma pesquisada nesse componente e vi que o pessoal faz muito MOD de video nele, principalmente para video componente, e também esse componente em imagens do original não possui esse fio soldado, provavel que o dono anterior fez algum mod para modificar o video talvez até a região.

Pois é, pesquisei vários mods mas nenhum se parece com esse.

Compartilhar este post


Link para o post
Compartilhar em outros sites

Este chip grande com o fio marrom porcamente soldado o pessoal usa muito para MODs de video pelo que vi, porém não encontrei nenhum igual ao seu. O chip pequeno (F411) se me lembro bem é usado para MOD (pirata/original). Levantar a perna dele faz com que aceite piratas, mas alguns originais deixam de funcionar por conta disso e por este motivo faz-se necessária uma chave neste pino. (se for tentar baixar novamente qualquer pino destes pode ser que quebre, portanto se quiser voltar ao original coloque um pequeno jumper.

adicionado 7 minutos depois

nesta imagem tem uma opção que o cara solda o mesmo pino: SNES-VideoSignalCircuits.jpg~original
