Tutorial: Como atualizar BIOS de placas mães ECS/ECUSA

[Detetive Virtual de SSDs]

Olá gente, boa tarde à todos, decidi criar este tópico, pois já vi e ajudei inúmeros tópicos sobre pessoas querendo atualizar BIOS destas marca de placas mães porém não sabem.

Por motivos como adicionar mais memória, colocar um GPU mais recente, ou seja lá qual outro motivo. Criei este tópico com intuito de auxiliar estas pessoas.



Primeiramente, você precisará do CPU-Z, após sua instalação, abra-o e vá na sessão Mainboard(MotherBoard) que indicará qual a marca e modelo da sua placa máe, respectivamente da versão do BIOS dela.:



Na imagem acima, podemos ver que o retângulo vermelho indica a marca(ECS) e o modelo da placa-mãe(G41T-M7).

No retângulo verde, podemos ver a revisão da placa-mãe que pode variar pois este modelo que atualizei tem as versões 1.0 e 2.0, portanto prestem atenção ao atualizar.

No retângulo preto, informa a versão do BIOS que está gravado.



A seguir precisarem de 2 itens para atualizar o BIOS, primeiramente o arquivo do BIOS disponível no site do Fabricante.

No meu caso seria neste site:

Site para Download de Drivers/BIOS

Arquivo do BIOS atualizado G41T-M7(1.0): BIOS.zip



Após saber a marca e modelo de sua placa-mãe e tiver com o arquivo em mãos, precisaremos de um atualizar, há vários métodos de atualizar o BIOS, pelo CMD, por programas, pelo BIOS em si. Eu realizarei utilizando um método muito simples usando o AFUWIN, que encontra-se neste site para download:

https://www.wimsbios.com/amiflasher.jsp



Após seu Download, extraiam o arquivo do BIOS e do AFUWIN para uma pasta separadamente para ser mais fácil de identificar.

Após este passo, abram o AFUWIN.

Você deve abrir a pasta AFUwin, e escolher 32 ou 64 bits dependendo do seu sistema.

Executem este arquivo selecionado em azul .exe:

 Após a execução, abrirá esta janela:



Este é o software que nos ajudará à atualizar o BIOS.



Selecionem a opção "Open"



Abrirá o gerenciador de arquivos, naveguem até aonde está localizado o arquivo do BIOS. Ele por padrão vem em formato .ROM.



Após isto, cliquem em Abrir.



Após este passo, o arquivo do BIOS será selecionado.

Basta agora clicar na opção "Flash" que iniciará a atualização, porém feche todos seu programas abertos, pois ao seu término é necessário reiniciar o sistema.

Segue à seguir:



Ao clicar em Flash, ele começará à gravar e aparecerá esta tela no programa:



Cada um destes quadrados cinzas à seguir ficarão verdes até tudo se completar:



Após seu término reinicie seu computador e pronto, estará atualizado.



ESTEJA CIENTE QUE SE HOUVE ALGUM EVENTO QUE GERE FALTA DE ENERGIA QUE ACABE DESLIGANDO SEU COMPUTADOR DURANTE A ATUALIZAÇÃO PODE ACABAR CORROMPENDO O BIOS DA SUA placa-mãe, PORTANTO CUIDADO GENTE. SÓ ATUALIZE SE FOR REALMENTE NECESSÁRIO.

[Lix988]

GabrielLP14, você uma pessoa muito inteligente, eu gostei do seu topico

[Detetive Virtual de SSDs]

@Lix988 Obrigado, decidi criar este tópico pois direto tem pessoas precisando, e honestamente eu literalmente ajudava cada uma com essa explicação. Então para isso criei um tópico aqui para tornar mais fácil e que mais pessoas possam ver.



Caso alguém, tenha alguma dica, ou outro jeito mais fácil e simples ficarei feliz em ouvir.

[OCCT]

@GabrielLP14



Gostei do tutorial, faz falta mesmo no fórum, para ser sincero até um tempo desses eu e muitos estavam à procura de como atualizar bios da ECS por um método mais prático.







[Detetive Virtual de SSDs]

@OCCT Obrigado.

[johntra]

@GabrielLP14 esse tutorial da certo na placa H61H2-M2? Não precisa mudar jumper?

[johntra]

Quando tento iniciar o AFUWIN, da o erro flash part is not supported....e nem abre o programa.

[Detetive Virtual de SSDs]

@johntra Neste caso desta placa-mãe o Jumper precisa estar colocado no local correto, não são todas as placas mães que necessitam que faça isso.

Tentou executar como administrador e abrir em modo de compatibilidade?

[Visitante]

@GabrielLP14 A placa-mãe IPMH61R3 deve ser atualizada dentro do sistema ou no MS-DOS?

[Detetive Virtual de SSDs]

@Reinaldo Tabajara Bom dia, você pode fazer de ambas as maneiras, tanto via MS-DOS, quanto através deste software AFUWIN. Em algumas placas da ECS você até consegue atualizar diretamente n BIOS. Só que algumas placas necessitam um JUMPER em uma posição "X" para que seja liberada a gravação do BIOS.

[Visitante]

@GabrielLP14 No caso das placas PCWARE, também atualiza no Windows?

[Detetive Virtual de SSDs]

@Reinaldo Tabajara Sim, pois geralmente essas placas são do mesmo fabricante como por exemplos ECS apenas renomeadas para marcas como ITAUTEC etc.

[Visitante]

@GabrielLP14 Eu atualizei a BIOS. Esta versão da BIOS suporta processadores de terceira geração?

[Detetive Virtual de SSDs]

@Reinaldo Tabajara Olá, bom dia e seja bem vindo ao Fórum do Clube do Hardware.



Caro colega, você teria que atualizar o BIOS com a versão:

BIOS: 01/04/2013

https://www.ecs.com.tw/ECSWebSite/Product/Product_DOWNLOAD/EN/Motherboard/H61H2-M12 -LL-V1-DO-0-RR-/Socket 1155-LL-Intel-RR-

[Visitante]

@GabrielLP14

[Detetive Virtual de SSDs]

@Reinaldo Tabajara Agora sim colega você deve conseguir utilizar processadores Ivy Bridge(3° Geração)

[KathonGG]

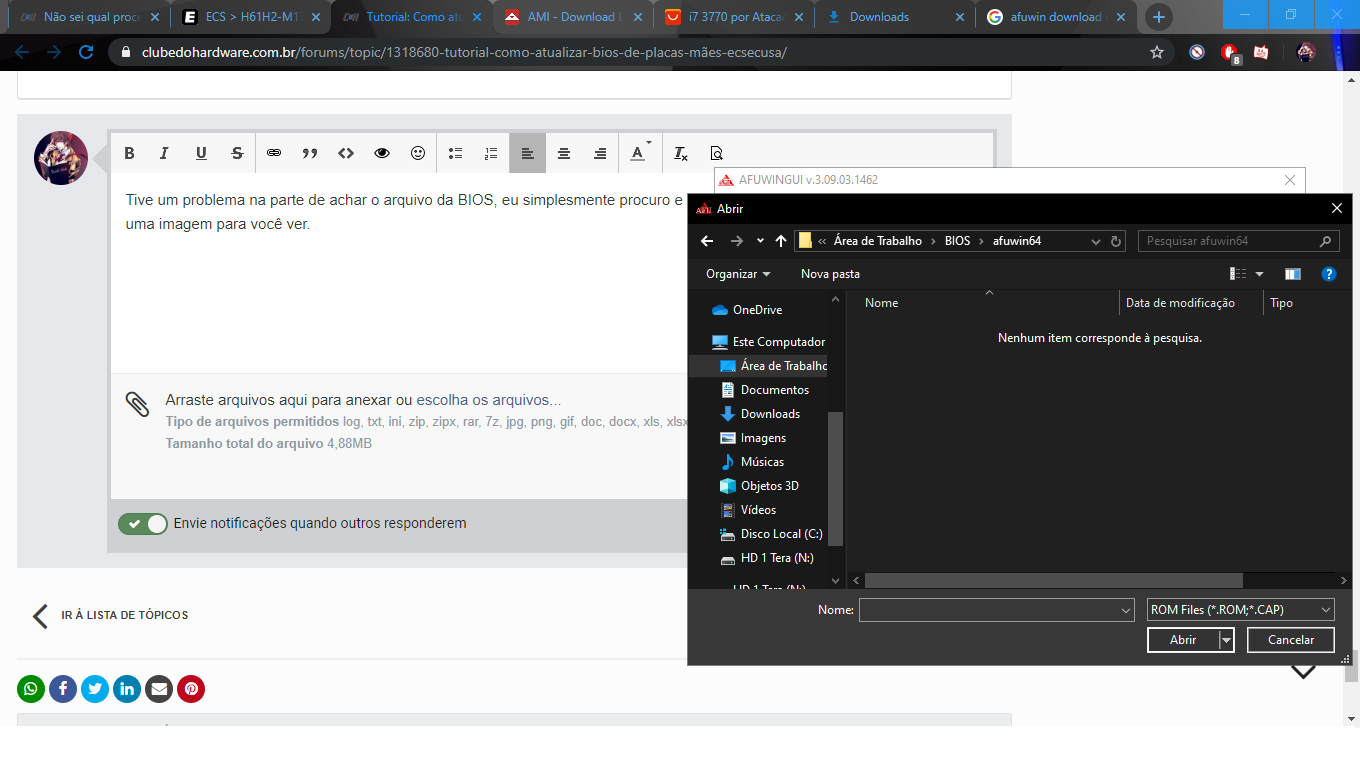

Tive um problema na parte de achar o arquivo da BIOS, eu simplesmente procuro e não acho de maneira alguma, vou enviar uma imagem para você ver.

[Detetive Virtual de SSDs]

@KathonGG Você extraiu o arquivo do BIOS? Pois geralmente ele vem em arquivo .rar ou .zip, você precisa extraí-lo.

[KathonGG]

Sim eu extraí o arquivo, mas mesmo assim não acho a BIOS.





Está extraído como é mostrado na imagem abaixo

[Detetive Virtual de SSDs]

@KathonGG Veja qual a extensão de arquivo que está extraindo. Se for ROM é para detectar. Qual a extensão do arquivo?

[KathonGG]

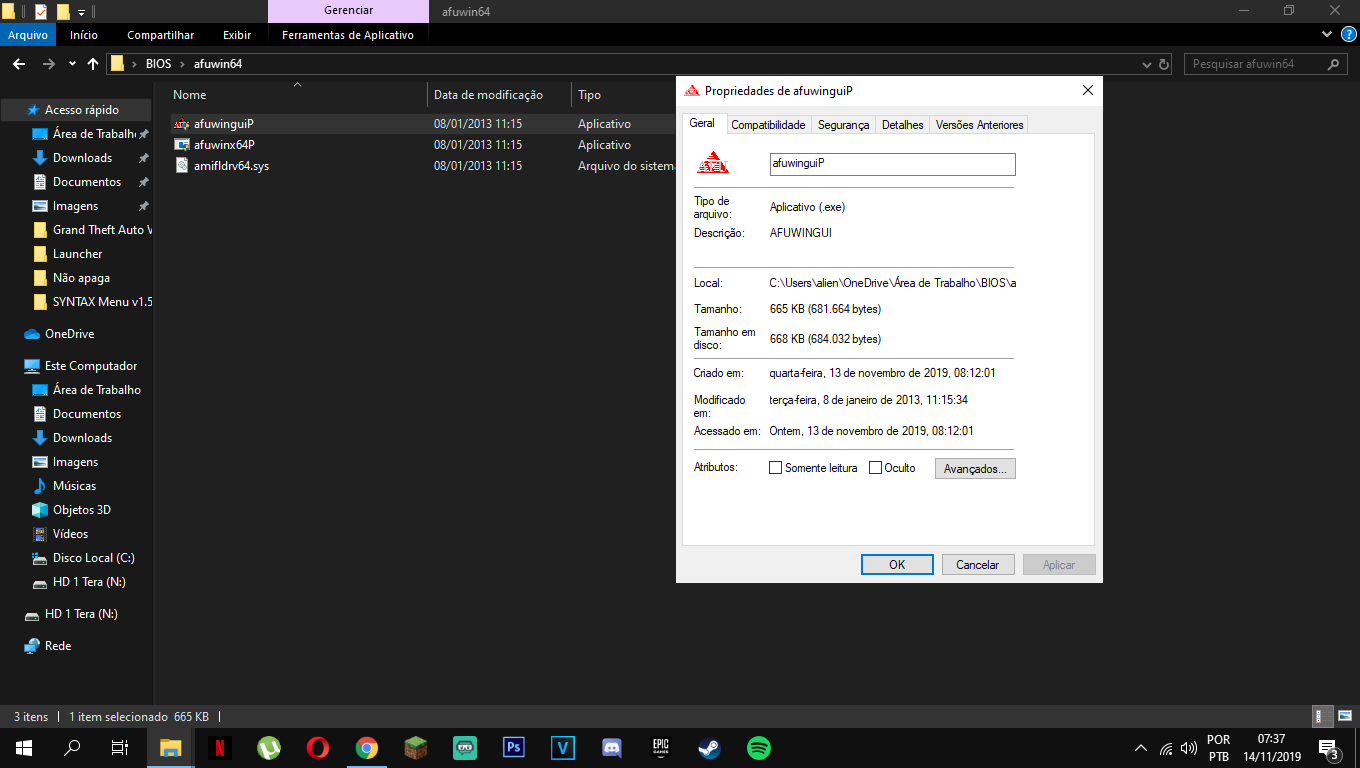

Ele é um arquivo ."exe" não sei o motivo dele ser "exe"

[Detetive Virtual de SSDs]

@KathonGG Cara mas isto é o software AFUWIN, eu me refiro ao arquivo do BIOS, onde ele está?

[KathonGG]

Eu baixei esse arquivo no site onde diz que é a BIOS





[Detetive Virtual de SSDs]

@KathonGG Colega você não deve ter lido com atenção o tutorial, mas vamos lá, primeiramente:



Extraia o arquivo do BIOS que você baixou do site do fabricante, quando você extrair, vai vir alguns arquivos e algum deles deve ter a extensão .rom(pode ser outra dependendo da placa-mãe), ai você abre o software AFUWIN como administrador e então você seleciona o BIOS através do AFUWIN.

[Vinicius Fernandes Da Silv]

Esse meu gpuz nao encontro a aba que você disse
