PROJETO - Casemod de madeira?

Recommended Posts

 Pessoal estou pensando em fazer um casemod todo vazado, com madeira e algumas partes de um gabinete velho (como a chapa para fixação da placa-mãe).




  Vi esse projeto da imagem e achei muito interessante, queria fazer algo parecido porém com aquele "acrilico" transparente para protejer contra qualquer coisa que possa bater diretamente nos componentes da maquina... vocês achar que daria certo? ou sofreria com super-aquecimento da maquina? lembrando que vou fazer as partes que esquentam a maquina com a madeira vazada atrás, por exemplo, o chipset da placa-mãe e a parte atras do processador...
 queria fazer uma coisa legal e sei que gasta pouco, pois montei umas caixinhas com custo minimo, mas to com medo pelo fato do aquecimento...



** Não tenho water cooler



 A config que será usada:

 FX-8320 3.5ghz
 8gb ram
 6 fans +/-

 placa de video gtx 750ti 2gb

 hd + ssd
 fonte 500w e mais para frente vou colocar uma de 600w da pcyes

Compartilhar este post


Link para o post
Compartilhar em outros sites

Tem problema com aquecimento não. Se o cooler do processador estiver funcionando certinho não há problemas.

Como é aberto, o ar quente sobe e vai embora.

Compartilhar este post


Link para o post
Compartilhar em outros sites

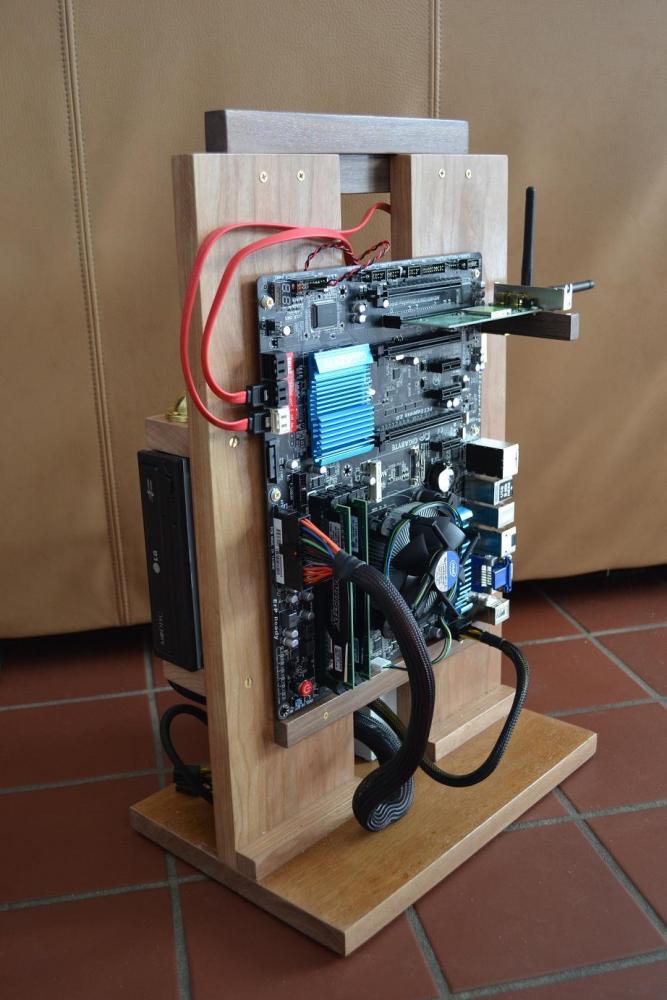

Da uma olhada





Compartilhar este post


Link para o post
Compartilhar em outros sites
Em 04/08/2018 às 05:49, renf disse:

Tem problema com aquecimento não. Se o cooler do processador estiver funcionando certinho não há problemas.

Como é aberto, o ar quente sobe e vai embora.

nao vai haver problemas com concentrar calor na madeira? Vou usar mdf pois é a mais em conta... mesmo que faça a parte do processador e chipset da placa-mãe vazados, não corre o risco mesmo? Estou meio receoso, mas com muito vontade de fazer o projeto.... Fiz uma montagem bem zuada de como pretendo deixar kkkk e não sera só esse tamanho o hd placa-mãe e fonte vão ficar tudo na frente.... mas mais ou menos dessa forma....


Compartilhar este post


Link para o post
Compartilhar em outros sites

Vocês acham que uma chapa de mdf de 6mm é muito fina para utilizar? Vou fazer os pés também do casemod, pretendo fazer algo bem trabalhado, algo bem proximo mesmo a esse da imagem, porém com praticamente tudo na parte da frente e não só a placa-mãe...

Compartilhar este post


Link para o post
Compartilhar em outros sites

Pega fogo não. Longe desses componentes esquentarem e queimar a madeira.

Acho 6mm meio fino. Mas não sou especialista no assunto.

O cara da foto aí exagerou nos fans.

Pra você ter uma ideia. Veja os gabinetes abertos da thermaltake Core P4, P5 e P7. Nem tem fans pra placa-mãe. Só fans pra radiador caso coloque Water cooler ou pra resfriar os HDs que ficam atrás fechados.

Compartilhar este post


Link para o post
Compartilhar em outros sites
6 horas atrás, renf disse:

Pega fogo não. Longe desses componentes esquentarem e queimar a madeira.

Acho 6mm meio fino. Mas não sou especialista no assunto.

O cara da foto aí exagerou nos fans.

Pra você ter uma ideia. Veja os gabinetes abertos da thermaltake Core P4, P5 e P7. Nem tem fans pra placa-mãe. Só fans pra radiador caso coloque Water cooler ou pra resfriar os HDs que ficam atrás fechados.

eu que exagerei fiz a montagem só pra ter uma ideia, de repente 3 fans ja atenderiam muito bem se dividir direitinho... vou ver se arrumo uma de 9 ou 12mm que é mais grossa e vai ser mais fácil de fixar ela... vou mandando os proximos passos ai caso queiram acompanhar.... valeu as dicas ai galera...

Compartilhar este post


Link para o post
Compartilhar em outros sites

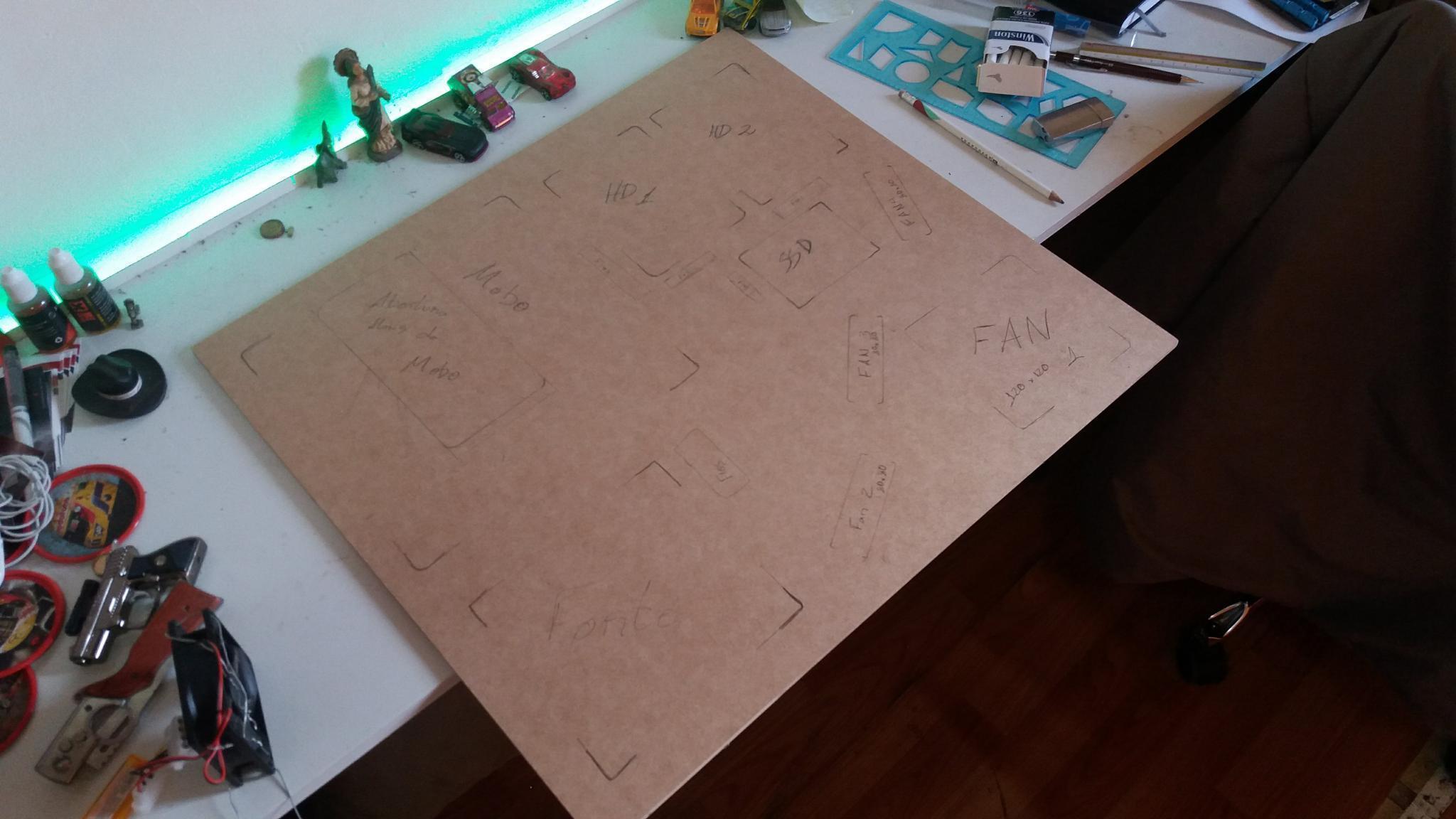

O MDF e o acrilico foram faceis de encontrar, vou comprar o mdf amanha provavelmente para ja começar a fazer os desenhos.... O que ta difícil mesmo encontrar, é o painel frontal com USB + FONE E MICROFONE + POWER E RESET, e suportes para hd, de ssd tem um monte... tem alguma dica de onde posso encontrar? e aqueles suportes cilindricos para o acrilico...

Compartilhar este post


Link para o post
Compartilhar em outros sites

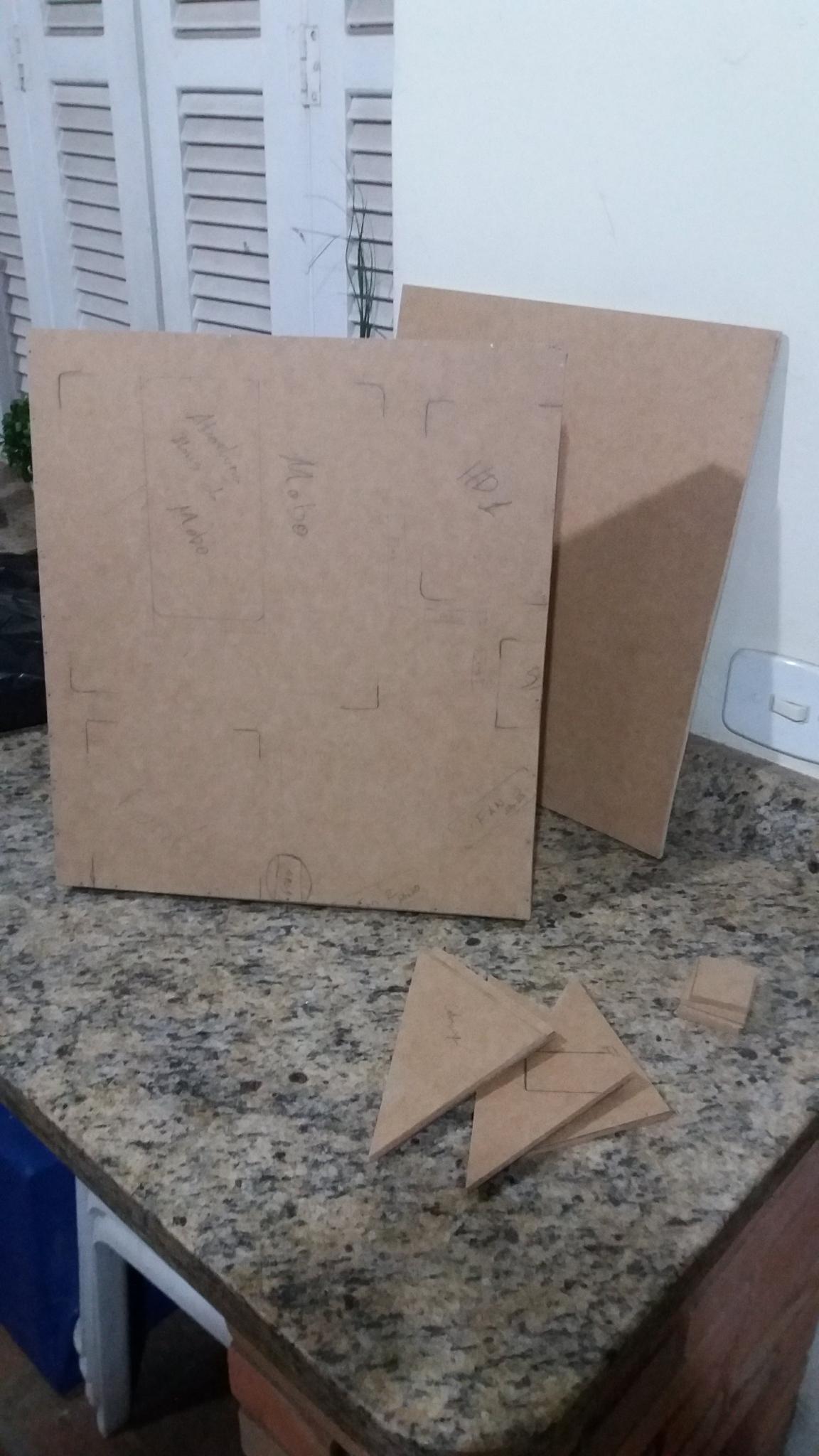

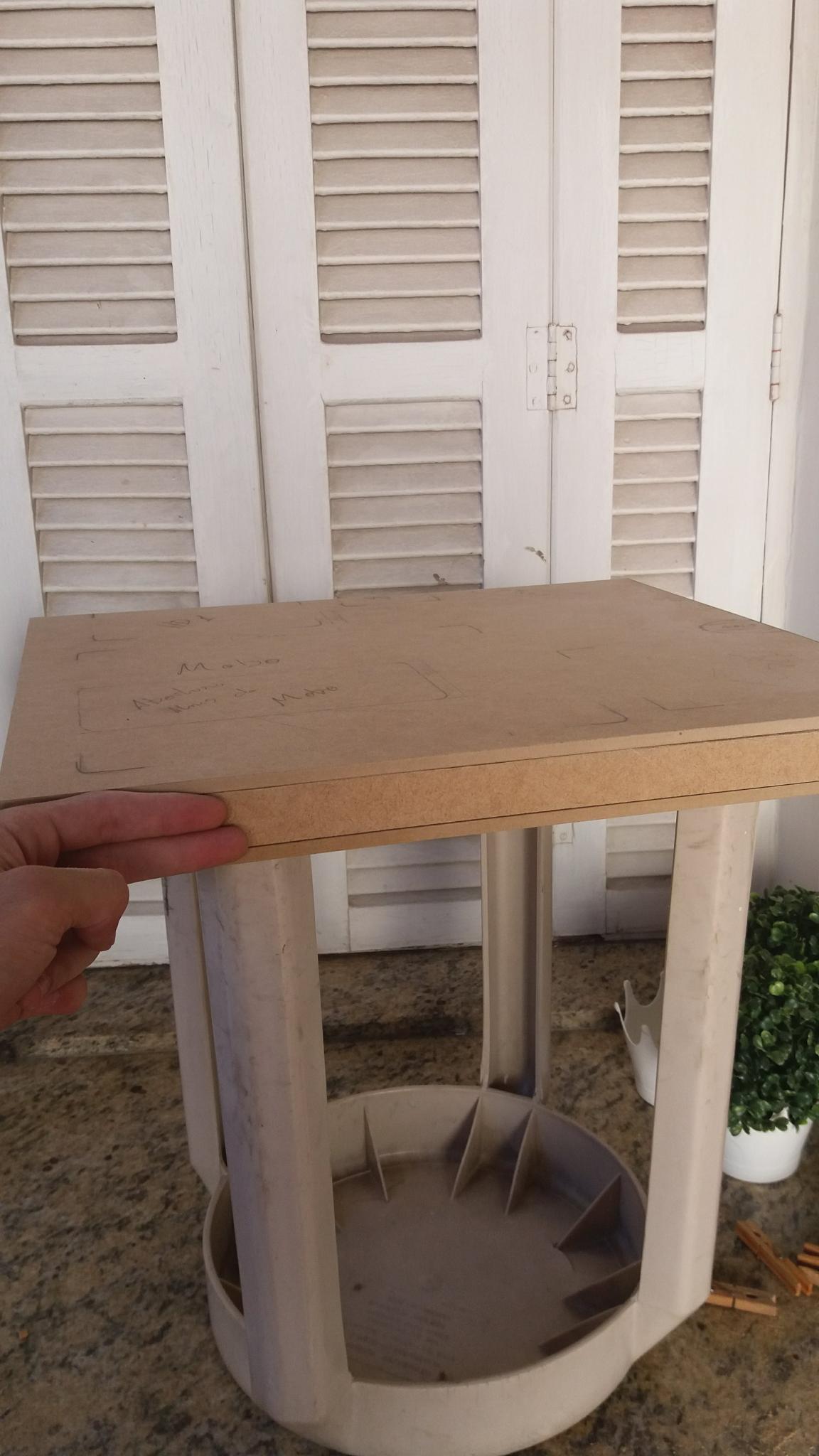

Mais ou menos como pretendo deixar, ainda vou fazer a parte traseira com outro MDF, e colocar um painel frontal, botao power e reset e os fios nessa parte, a ventoinha virada para a madeira é para ventirar a parte interna do gabinete (não sei se é necessario) mas como eu vou fazer um buraco em baixo do processaador e do chip da placa-mãe e em baixo dos HD's/SSD acho que isso pode ajudar a manter uma temperatura estável... e vou ter mais 3 coolers virados em direção a placa-mãe, um virado mais para a placa de video, outro para a placa-mãe e processador e outro na frente dos hds/ssd... essa é a minha ideia, ficou um pouco grande, talvez eu reduza alguma coisa, se reduzir mando novamente....



 Falta:

* partes de um gabinete velho para fixação da placa-mãe

* SSD

* suporte para hd e para ssd

* suportes para fonte

* madeira para fazer o fundo, o pé e o centro do case

* suportes em formato de cilindro para segurar o acrilico

* acrilico

* painel frontal USB + FONE e MICROFONE
* Botao power e Botao reset







*** ACEITO DICAS E CRITICAS CONSTRUTIVAS.







Compartilhar este post


Link para o post
Compartilhar em outros sites
Em 09/08/2018 às 01:10, Felipe A. C. Zopolato disse:

O MDF e o acrilico foram faceis de encontrar, vou comprar o mdf amanha provavelmente para ja começar a fazer os desenhos.... O que ta difícil mesmo encontrar, é o painel frontal com USB + FONE E MICROFONE + POWER E RESET, e suportes para hd, de ssd tem um monte... tem alguma dica de onde posso encontrar? e aqueles suportes cilindricos para o acrilico...

Acho que vale a pena comprar um gabinete velho antigo e aproveitar essas partes. No OLX você acha.

Compartilhar este post


Link para o post
Compartilhar em outros sites
33 minutos atrás, renf disse:

Acho que vale a pena comprar um gabinete velho antigo e aproveitar essas partes. No OLX você acha.

vou procurar, no mercado livre tem baratinho mas quase 40 reais de frete... vou ver se acho alguma empresa fechando aqui no bairro para pegar um gabinete kkkk

 aquele suporte do acrilico que tem o gabinete da thermaltake, sabe dizer o nome? to faz uns 3 dias tentando descobrir o nome dessa budega e nao acho nada...

Compartilhar este post


Link para o post
Compartilhar em outros sites

Colega, detesto ter q falar, mas você pode ter sérios problemas de refrigeração com os componentes porque a posição dos FANS tem q ter uma lógica para ter um escoamento de ar razoável(entra pelo lado baixo e sai pelo lado alto). pense melhor como vai colocar os FAN porque se vai mesmo colocar uma tampa acrilica vai esquentar tudo(pense numa lampada de 200W ligada o tempo todo em uma estufa)

Compartilhar este post


Link para o post
Compartilhar em outros sites
4 horas atrás, PedraX disse:

Colega, detesto ter q falar, mas você pode ter sérios problemas de refrigeração com os componentes porque a posição dos FANS tem q ter uma lógica para ter um escoamento de ar razoável(entra pelo lado baixo e sai pelo lado alto). pense melhor como vai colocar os FAN porque se vai mesmo colocar uma tampa acrilica vai esquentar tudo(pense numa lampada de 200W ligada o tempo todo em uma estufa)

 Então eu pretendo posicionar os itens de forma que consiga colocar coolers para melhorar a refrigeração... estou pensando em utilizar até coolers de 25x25mm na parte lateral com a função de refrigerar a madeira por dentro, enquanto os externos refrigeram a mobo e seus componentes...

Compartilhar este post


Link para o post
Compartilhar em outros sites
11 horas atrás, Felipe A. C. Zopolato disse:

vou procurar, no mercado livre tem baratinho mas quase 40 reais de frete... vou ver se acho alguma empresa fechando aqui no bairro para pegar um gabinete kkkk

 aquele suporte do acrilico que tem o gabinete da thermaltake, sabe dizer o nome? to faz uns 3 dias tentando descobrir o nome dessa budega e nao acho nada...

Tem nome muito certo aquilo não. Talvez consiga algo em loja de material de marcenaria. Acho que algum puxador ou algo do tipo da pra adaptar. Se comprar uma barra de ferro o problema é abrir rosca, e mesmo assim não vai ter cromado.

Talvez loja de ferragens também!

Compartilhar este post


Link para o post
Compartilhar em outros sites
17 minutos atrás, renf disse:

Tem nome muito certo aquilo não. Talvez consiga algo em loja de material de marcenaria. Acho que algum puxador ou algo do tipo da pra adaptar. Se comprar uma barra de ferro o problema é abrir rosca, e mesmo assim não vai ter cromado.

Talvez loja de ferragens também!

vou procurar em uma loja de ferragens, estou terminando de montar o esquema das madeiras, amanha tenho que ir a um marceneiro para pedir um corte especifico que nao pode ter erro que serão as bordas com 2,5 cm... ai vou comprar o painel frontal, botão power etc... vou deixar primeiro o case pronto para depois montar com os componetes... se sair do jeito que to imaginando vai ficar top... e eu reduzi o tamanho, estava muito grande com 50x55.. vou deixar 40x45 onde esses 5 cm de sobra serão para ter espaço para o pézinho sem atrapalhar o acrilico/vidro frontal....

adicionado 22 minutos depois

e melhor ainda, ainda achei um colorgin prata escuro novinho aqui em casa, vou usar ele pra pintar as partes de madeira do case antes da montagem, vai ficar top...

 tava pensando em usar uma tinta neon e fazer uma tag mas acho que vai ficar meio zoado se fizer isso

Compartilhar este post


Link para o post
Compartilhar em outros sites

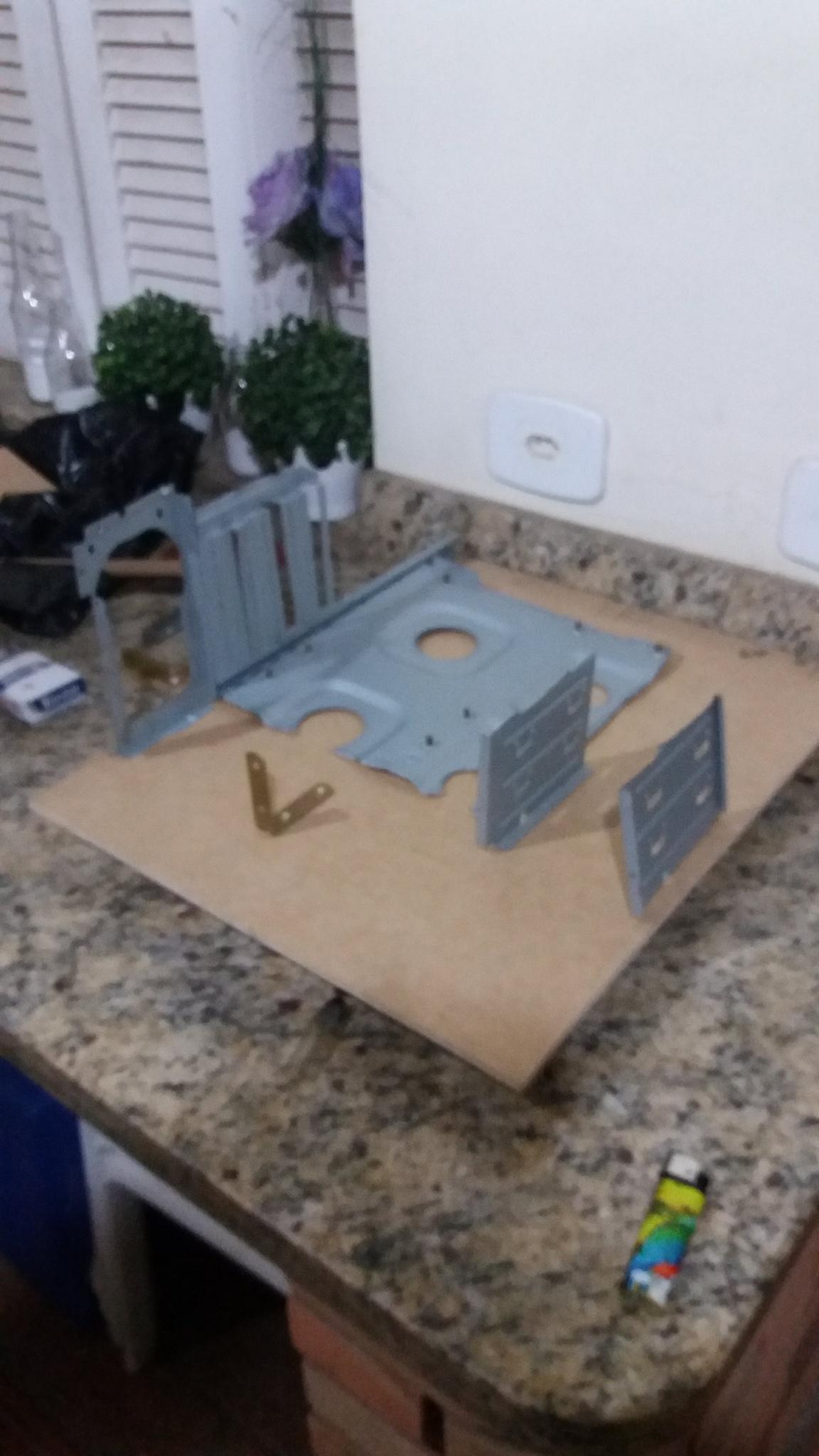

Hoje descolei um gabinete, e fiz os cortes para adaptar, ainda nao consegui definir muito bem como vou posicionar o HD e SSD, por enquanto fiz um corte com suporte para 2 HD's, e pretendo fazer o mesmo com o suporte para SSD...

 Provavelmente no fim de semana vou lixar as partes metalicas para tirar os excessos, unir as partes que serão unidas, fazer os furos finais na madeira... e deixar pronto para receber o painel frontal antes da pintura..

 Estou me virando com o que tenho, pouquíssimas ferramentas, usei uma tesoura de jardineiro para cortar os metais, vou usar uma furadeira com uma lixa para lixar os metais e tambem a madeira antes da pintura...

 Mas ta ficando bao, jaja a coisa começa a criar forma...



Compartilhar este post


Link para o post
Compartilhar em outros sites

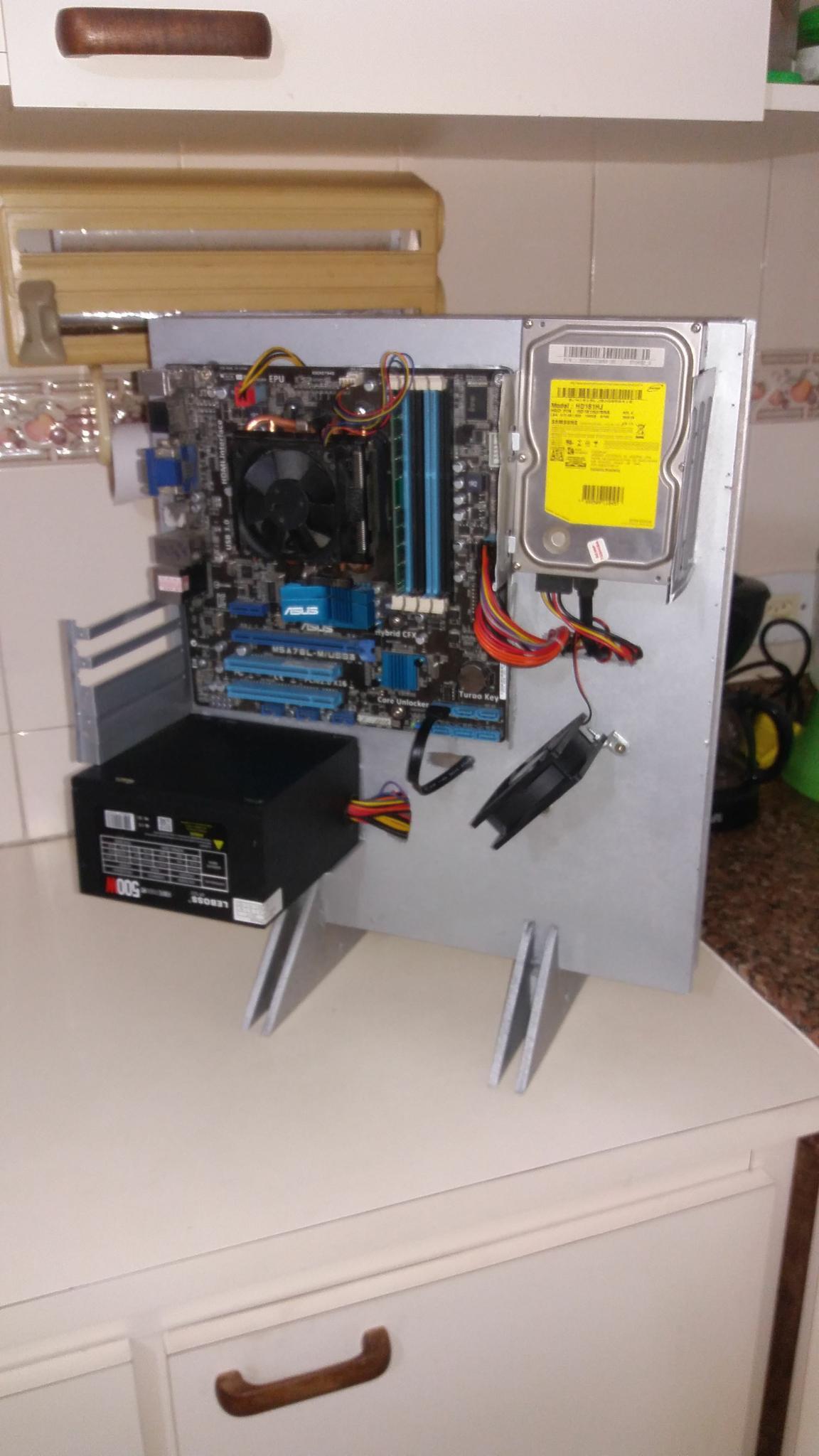

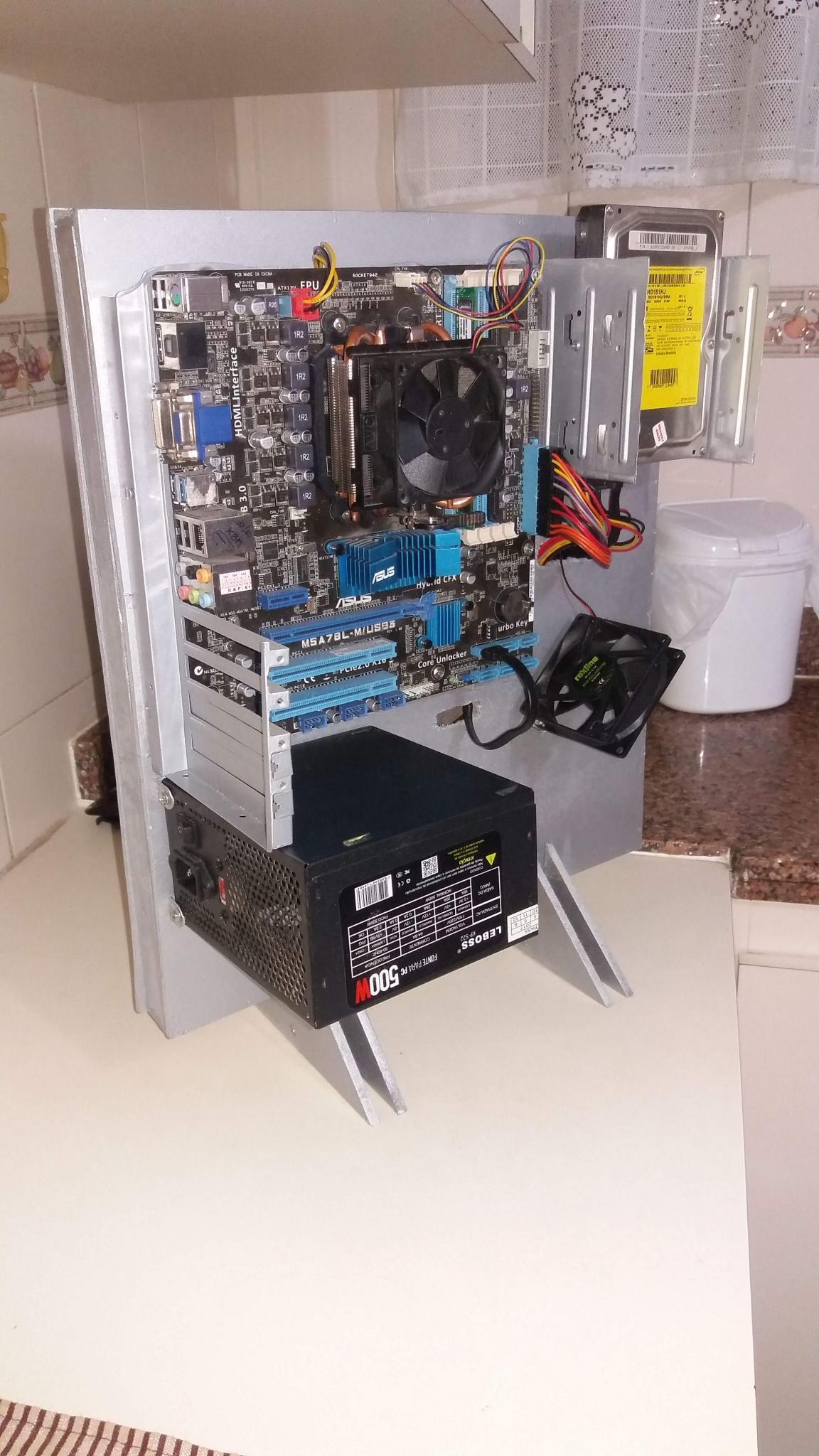

Salve galera a parte mais importante ta pronta.... falta só o painel frontal e o acrilico....

 Teste de temperatura em office foi OK, minha placa de video ta chegando pra eu testar em games...

 Meu custo até o momento foram



R$32,00 reais dos mdf's (2 chapas de 70x50 de 6mm)

 Gabinete eu peguei uma sucata velha (sem custo), custa em média 15 reais caso cobrem.

A tinta eu tinha, mas custa 18 reais.



 segue fotos...






Compartilhar este post


Link para o post
Compartilhar em outros sites

Felipe, foi uma boa ideia e gostei muito. Os gabinetes pronto é mais para facilidade do usuário e sua comodidade. Se você entra na oficina de reparos de computadores, eles praticamente tem um PC todo aberto e como a sala de computador, seja de oficina ou usuário, não é sala de football, não vejo risco de algum objeto bater no PC. Quanto a refrigeração, só lembrar um pequeno detalhe. O ar quente sempre sobe e o frio desce. Por outro lado, imagino que sala de computadores deve ser bem arejada e não bate sol direto, então, não vejo perigo de aquecimento. Parabéns e sucesso.

Compartilhar este post


Link para o post
Compartilhar em outros sites
43 minutos atrás, Néstorp disse:

Felipe, foi uma boa ideia e gostei muito. Os gabinetes pronto é mais para facilidade do usuário e sua comodidade. Se você entra na oficina de reparos de computadores, eles praticamente tem um PC todo aberto e como a sala de computador, seja de oficina ou usuário, não é sala de football, não vejo risco de algum objeto bater no PC. Quanto a refrigeração, só lembrar um pequeno detalhe. O ar quente sempre sobe e o frio desce. Por outro lado, imagino que sala de computadores deve ser bem arejada e não bate sol direto, então, não vejo perigo de aquecimento. Parabéns e sucesso.

 Obrigado pelo elogio, estou deixando o computador basicamente em baixo da janela que é onde posso controlar o calor do sol para nao ficar direto no gabinete,

 coloquei um cooler para mandar ar de baixo para cima ventilando placa-mãe, processador e video.. e um cooler para tirar o ar quente do processador... Notei que a temperatura do processador subiu em 4º pois o cooler que ficava de frente para o cooler do processador saiu, mas a placa-mãe em compensação diminuiu em 5º...

 Mas rodou legal fiz um teste no GTA V a temperatura se manteve em 68% (Creio que seja bom, pois meu core 2 quad ficava em 62% e o TDP era muito menor, sem contar que AMD aquece bem mais).

 Faltam algumas coisas ainda para dar acabamento, como coolers com LED, painel frontal, acrilico transparente, mais por questão de estética, só que isso vou fazer aos poucos... acabei montando nas pressas o gabinete pois vendi o outro PC e precisava de um lugar para ligar o novo... mas ta top
 Agora só falta um SSD

 Config que ta rodando nele é
 FX8320 3.5ghz
 4gb RAM (vou deixar com 8 ou 12)
 GTX 750ti 2gb
 HD 160GB (MUITO VELHO, vou substituir por um SDD + HD 500GB)

 FONTE 500w

 GABINETE *** THERMAL FAKE *** kkkkkkkkkkkkk



 Mas deu certo e me agradou bastante, se quiserem posso passar as medidas, não foi fácil, mas foi simples, fiz tudo com pouquissimas ferramentas e superou minhas expectativas.



 Obrigado a todos pelas dicas. Quando finalizar de vez eu posto mais uma foto...


Compartilhar este post


Link para o post
Compartilhar em outros sites

Analisando melhor, vejo um pequeno problema. Quando tiver que levar  para oficina por algum problema, terei que desmontar tudo? Ops, (brincadeira)

Compartilhar este post


Link para o post
Compartilhar em outros sites
Em 24/08/2018 às 11:31, Néstorp disse:

Analisando melhor, vejo um pequeno problema. Quando tiver que levar  para oficina por algum problema, terei que desmontar tudo? Ops, (brincadeira)



 Analisando seu comentário eu também vejo um problema... Vejo que você anda fazendo comentários sem saber o que exatamente sobre o que está comentando .... kkkk Ops, (brincadeira)



 Agora vamos falar sério, a unica mão de obra real que você terá em caso de um problema com componentes do computador seria o fato de ter que passar todos os fios pelos buracos novamente, o que eu acho muito simples já que sempre mantive os fios organizados nos meus gabinetes... Ja no caso desse casemod, pensei em algo mais estético, porém funcional, tanto que se voce olhar as imagens, verá que as coisas estão bem divididas. ENTÃO NÃO, EM CASO DE LEVAR PARA A OFICINA PARA MANUTENÇÃO NÃO SERIA NECESSÁRIO DESMONTAR O PC INTEIRO. dependendo do caso nao precisaria nem abrir a parte onde estão os fios, mas vamos comentar sobre essa hipótese.



 Se a fonte queimar, vou ter o IMENSO TRABALHO de tirar 5 parafusos, tirar os fios, colocar a fonte nova, passar os fios e prender 5 parafusos - Nossa quanta mao de obra em?! -



 Com o projeto tive a intenção de ter algo funcional e bonito, o que, na minha opnião eu cheguei com sucesso no resultado desejado. Passou em todos os testes de temperatura, reduzi a temperatura da placa-mãe em relação a um gabinete normal em 5º, o processador quase não fez diferença manteve a mesma temperatura pois antes usava um cooler de frente para o AirCooler do processador.



 Agora na questão desmontar e montar para upgrades e manutenção, achei que ficou muito fácil e não difícil



 tem um suporte para 2 HD's 3,5, ou entao 1 hd 3,5 e 1 ssd 2,5 (c/ adaptador), Ou 2 ssd c/ adaptador para baia de 3,5

 não uso drive de CD/DVD

 os componentes da placa-mãe tem fácil acesso tornando fácil de mexer em caso de uma troca de processador manutenção de memoria ram, placa de video ou mesmo para limpeza com um pincel para eliminar poeira.



Enfim, até o momento não tenho do que reclamar... Não me trouxe problema nenhum... Além de deixar meu quarto mais bonito, fiquei com um PC que atende 100% as minhas expectativas, logo, discordo do seu comentário sarrista. =D

Compartilhar este post


Link para o post
Compartilhar em outros sites

Felipe, desculpa foi somente em tom de brincadeira. Gostei tua ideia e mais ainda sabendo que a madeira absorve pouco calor. Quanto ao funcional, gostei muito e garanto que outros vão copiar essa ideia que foi muito boa. O principal de tudo, é que atendeu tuas expectativas e no fundo de tudo, ficou como você queria. Parabéns
