RP-20cb20a com tela totalmente escura

Recommended Posts

Olá pessoal, esta TV esta falando, mas a tela esta totalmente escura, o canhão acende, a tensão do screen esta com 63V (já troquei o flyback), RGB e 180V normal, testei em outro tubo e fica a mesma coisa, dei uma sacudida na placa do soquete e a tela ficou toda vermelha e um pouco reduzida em cima e em baixo. ressoldei a placa e agora quando mexe na placa permanece escura.

testei D405, D403, R416, R550, R547, R410 e R414. No ABL tem 94~100V .

Compartilhar este post


Link para o post
Compartilhar em outros sites

Se o filamento esta acendendo siga as trilhas do RGB da placa do tubo até o IC501 pinos 50, 51, 52...

A placa pode estar trincada.

Compartilhar este post


Link para o post
Compartilhar em outros sites

As tensões do RGB na placa do tubo estão normais. A tv estava ligada funcionando ai do nada simpleamente a tela apagou só fica preta, mesmo almentando o screen que medindo fica em 63V as vezes fica com 100V

Compartilhar este post


Link para o post
Compartilhar em outros sites

Verifique o capacitor da grade de screen se ele não esta com fuga...

Compartilhar este post


Link para o post
Compartilhar em outros sites

Troque D502 e d503 sem tedtar coloca 1n4148,ja trocou o soquete ?,uma vez peguei defeito assim era trilha partida,na placa do tubo,se você tiver uma boa lupa olha as trilha da placa do tubo as vezes pode estar com trinco bem microscopico,e também na as trilhas do flyback.

Compartilhar este post


Link para o post
Compartilhar em outros sites
48 minutos atrás, Dr.Luan disse:

d503



D503 não tem tem ZD503

adicionado 1 minuto depois
49 minutos atrás, Dr.Luan disse:

ja trocou o soquete

só tem um mas é da de 14"

  • Curtir 1

Compartilhar este post


Link para o post
Compartilhar em outros sites

Desculpe,como falei mexo pelo celular,tenho alguns esquemas de tvs fisicos,mas dessa tv nao tenho,tem um capacitor na linha do abl faz isso é de poliester,m geralmente ele é de 22k,como falei verfica as trilhas e verifica a linha dos 180,eu nao sei se esse tv usa 2 capacitores de 4,7uF na linha dos 180v se sim troca os 2.

Compartilhar este post


Link para o post
Compartilhar em outros sites

cor avermelhada reduzido em cima e em baixo,

troquei o vertical e o capacitor de 100Uf35V e também o capacitor que mencionou dos 180V



Compartilhar este post


Link para o post
Compartilhar em outros sites

Então só restou trilhas,aguarde o mestre bcp,porque no caso estou mexendo pelo celular,o colega vai te orientar melhor,porque teria q ver o esquema,ou o com aparelhos em mão.

Compartilhar este post


Link para o post
Compartilhar em outros sites

bom, esqueci a placa na tomada retirei a chupeta e quando soltei ela caiu em cima do capacitor grande da fonte primaria fez um barulhinho de de alta tensão, tirei rápido da tomada mais agora a tv não liga mais kkkkk acho que o processador queimou,

vacilo meu, a tv vai pro lixo :oops:

Compartilhar este post


Link para o post
Compartilhar em outros sites

Tá sem +B, na fonte primaria tem os 170V. Troquei o STR fez um zumbido por uns dois sengundos e desligou depois e não liga mais. Depois de algum tempo desligado e poe na tomada da um zumbido rápido e para e fica sem +B.

Compartilhar este post


Link para o post
Compartilhar em outros sites

Vixi! Agora complicou! Hehehehe!!!!...

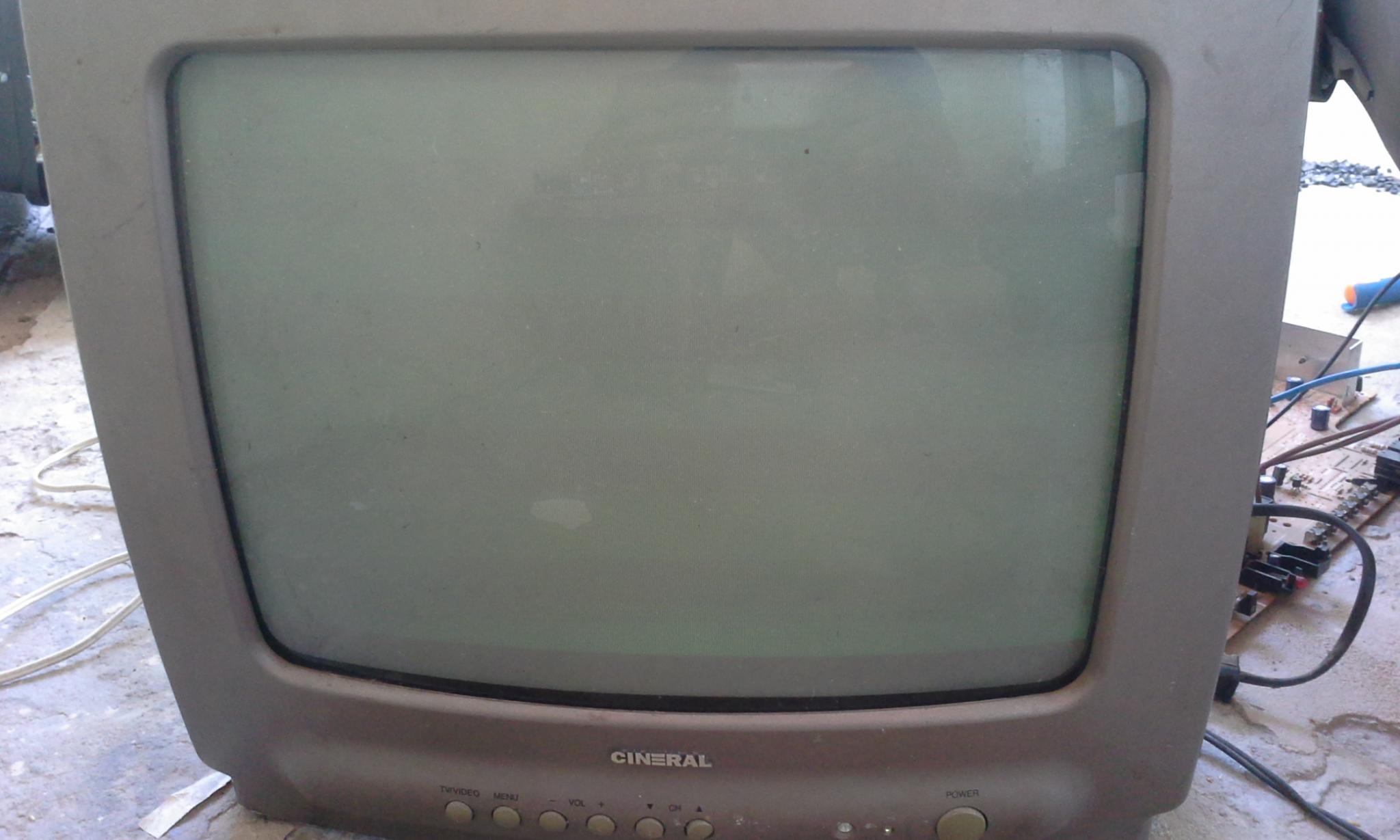

Bom, Pela foto que você colocou no post #9, me pareceu que esse tubo de imagem dela esta extremamente fraco!

Eu nem me importaria com a falha de altura vertical, que pode ser corrigida pelo modo de serviço dela! Mas agora com o agravamento do defeito eu já condenaria o TV de cara!

Não sei qual o cronograma de desligamento do sinal analógico na região de vocês! Aqui já esta previsto para 5 de dezembro desse ano!

Ninguém mais leva esses TVs para reparos! Nos "Ferro velho" encontra vários modelos e de todos tamanhos (funcionando), com preços a partir de 50 Reais com controle remoto! Sem controle remoto é a partir de 30 Reais!!!!...

Como competir com esses preços?!?!?!?....

Compartilhar este post


Link para o post
Compartilhar em outros sites

@BCP Nem todos os lugares,fui em uma regiao de pernambuco,la elas sao fortes,la o servico de uma de 14 polegadas é 200R$ e de 29 é 350 e na Bahia onde o colega lucas é há muita delas tambem,tem regiao q elas se acabou e outros continuam de pé.

  • Curtir 1

Compartilhar este post


Link para o post
Compartilhar em outros sites

O sinal analogico aqui fechou ano passado, mas há muitas tvs de tudo, ainda tem gente procurando para comprar kkkk

adicionado 5 minutos depois

Bom, troquei o capacitor mas não adiantou, não há diodo em curto, nem resistor aberto, troquei o STR, chega tensão no secundario mas desaparece em 1 segundo. Se não for o acoplador ruim pode ser o micro ruim né, então ela vai pro lixo mesmo.

BC esse tudo esta ruim, usei ele só de teste, porque no dela, fica tudo escuro sem mostrar imagem nenhuma.

  • Curtir 1

Compartilhar este post


Link para o post
Compartilhar em outros sites

@lucas35 Só restou o foto mesmo e o ci faz tudo,eu tenho bastante micro de lg se precisar entre em contato comigo por mensagem privada,mas nao sei se tenho dessa q esta funcando.

  • Curtir 1

Compartilhar este post


Link para o post
Compartilhar em outros sites

vou tentar consertar,

quais motivos alem destes dois podem está fazendo o secundário morrer? já desativei o flyback.

Compartilhar este post


Link para o post
Compartilhar em outros sites

Pode ser resistores foto acoplador,str,capacitores é que estou sem esquema aqui,é raro mais verifica que com o descuido não queimou o trafo da fonte,alta tensão pode se acontecer de tudo.

  • Curtir 1

Compartilhar este post


Link para o post
Compartilhar em outros sites
