Como ligar LED 3v 10w de 3A no 12v

Recommended Posts

Tenho um led uv de 3.35v, 10w com 3.000mA alguém sabe algum circuito para alimentá-lo utilizando uma fonte de 12v 20A. Se fosse usar apenas resistor eu teria que ter um de 2.8ohm com 25w o que ficou difícil. valeu!

Compartilhar este post


Link para o post
Compartilhar em outros sites

Pois comprei uma fonte chaveada na qual irei ligar alguns LEDs fora esse em específico mas sua ideia seria uma solução porém queria achar um meio com a fonte que tenho pois já terá mais coisas na tomada e já está lotada

Compartilhar este post


Link para o post
Compartilhar em outros sites

Sempre que fores alimentar um led digamos de 3 Volts com uma fonte de 12 Volts e um resistor de limitação vais ter uma perda significativa de potência sobre esse resistor, com seu consequente aquecimento..

No seu caso, limitando em 3 Amperes, vais ter 3 Volts x 3 Amperes = 9 Watts sobre o led, provocando iluminamento e o restantes (12-3 = 9 Volts) x 3 Amperes = 27 Watts postos fora aquecendo pacas, sobre o resistor.

O método correto de evitar isso é colocando um adaptador dc - dc, chaveado, que toma esses 12 Volts e os transforma ou adapta aos 3 Volts necessários para o led, com uma eficiência em torno dos 90% geralmente.  Isso faz com que a energia posta fora nesse mesmo caso fique por volta de 1 Watt somente..

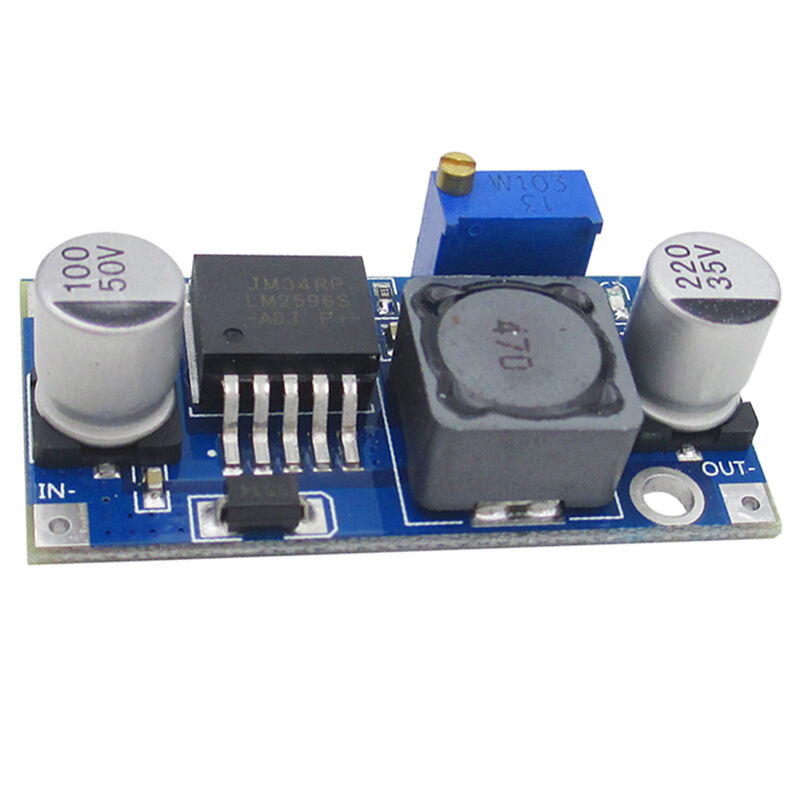

Esses dai:

https://www.ebay.com/itm/DC-DC-3A-Step-Up-Down-Boost-buck-Voltage-Converter-Module-LM2596S-Power-3-40V-H2/312080883261?hash=item48a9785e3d:g:5kkAAOSwVkNanThB


Entrada de tensão de 1,5 a 35 Volts e saída ajustável desde 3 até 40 Volts..

Se procurares tem até no ML.







Editado por faller
  • Curtir 1

Compartilhar este post


Link para o post
Compartilhar em outros sites
10 minutos atrás, faller disse:

Sempre que fores alimentar um led digamos de 3 Volts com uma fonte de 12 Volts e um resistor de limitação vais ter uma perda significativa de potência sobre esse resistor, com seu consequente aquecimento..

No seu caso, limitando em 3 Amperes, vais ter 3 Volts x 3 Amperes = 9 Watts sobre o led, provocando iluminamento e o restantes (12-3 = 9 Volts) x 3 Amperes = 27 Watts postos fora aquecendo pacas, sobre o resistor.

O método correto de evitar isso é colocando um adaptador dc - dc, chaveado, que toma esses 12 Volts e os transforma ou adapta aos 3 Volts necessários para o led, com uma eficiência em torno dos 90% geralmente.  Isso faz com que a energia posta fora nesse mesmo caso fique por volta de 1 Watt somente..

Esses dai:

https://www.ebay.com/itm/DC-DC-3A-Step-Up-Down-Boost-buck-Voltage-Converter-Module-LM2596S-Power-3-40V-H2/312080883261?hash=item48a9785e3d:g:5kkAAOSwVkNanThB


Entrada de tensão de 1,5 a 35 Volts e saída ajustável desde 3 até 40 Volts..

Se procurares tem até no ML.







Perfeito era isso que eu precisava eu vi esse adaptador em um vídeo gringo mas não sabia o nome e nem como procurar problema resolvido com esse adaptador muito obrigado meu amigo
