Projeto/Modificação/Upgrade WorkStation HP Z600 para Games

[juniorgfhp]

Boa noite Pessoal!!

Tenho uma Workstation HP Z600, eu (Desenvolvedor de sistemas) e minha companheira(Arquiteta usamos a maquina), sempre achei a maquina TOP. Compramos a mesma esse ano por um custo muito baixo.
Sendo uma maquina bacana pensei por que não realizar "Upgrade" para que seja possível jogar nela.(Sei que não é o recomendado, talvez de gargalo e etc..)



Especificação:
Motherboard HP Rev2 (Suporta Serie 5600 Xeon até 95W)
2x Xeon E5620
2x 2GB Ram DDR3 1333
1x HD 500GB 7200RPM
1xNvidia Quadro 4000
1xFonte Proprietaria HP 650W(Possui Selo 80Plus Bronze)



Vendo o seu desempenho pensei: por que não usar a mesma para jogos? Foi então que comecei a estudar a troca da placa de vídeo por uma "Melhor".

Ai encontrei algumas dificuldades:
1 - Fonte é de apenas 650W(Suportaria uma GTX 1070)
2 - Fonte possui apenas 1 conector PCI-e 6 pinos(Irão me dizer para usar Molex, há somente 1 também.)

Obs: Há outros porém eu não lembro
Diante disso pensei: Por que não trocar a Fonte?
Eis que então surgiu outro problema:
- Fonte da HP é PROPRIETÁRIA e tem um tamanho ÚNICO para aquela Gabinete/Motherboard.



Resumindo o/as dificuldade/problemas:

1 - Fonte Convencionais não cabem no gabinete(Muito Compacto ele).
2 - Fonte apenas possui 1 Molex, 1 PCI-E 6 Pinos.
3 - Conector da placa-mãe não possui 24 pinos e sim 18 pinos.
4 - Apenas um conector 6 Pinos Exclusivo para alimentação das memorias.

Diante dos problemas acima resolvi trocar todo o Gabinete por um "Convencional".
Após isto surgiu mais um problema:
- placa-mãe é muito grande : 360 mm x 280 mm
Teria que comprar um Gabinete que fosse compatível com placas mae XL-ATX.



Soluções/Peças Compradas/Upgrades:

1 - Adaptador Motherboard e Adaptador 6pinos para memoria
R: Existe no AliExpress esse Adaptador, comprei de la o mesmo, paguei R$ 40,00.



2 - Gabinete USADO CoolerMaster Cosmos S(MercadoLivre) - R$350,00
É um gabinete GIGANTE, muito espaço!



3 - Fonte Mymax 800W(Americanas Marktplace Mymax) - R$ 259,00
Sei que não é a fonte mais recomendada, mas pelo custo compensou, entrei em contato com a mymax eles garantiram que é certificada 80Plus Bronze.(Até me passaram o Link, Fabricante é a ACEPower - Fronteira)



4 - 2x (Crossfire)Rx480 MSI Armor OC 4GB(OLX) - R$ 1300,00



5 - 2x Xeon X5675(Aliexpress) - R$ 300,00

6 - 6x4gb Totalizando 24GB Memoria ECC DDR3 10600R(MercadoLivre) - R$ 340,00



Comprado as peças: Realizado a Montagem:

Gabinete:
Tive que Adaptar e fazer alguns furos para consegui parafusar toda a placa-mãe.



Montagem:
- placa-mãe devidamente parafusada



- Fonte Colocada



- Montagem completa(Perdão pelos cabos rsrs)


Obs: Angulo que foi batido a foto está torto, sendo assim parece que esta envergada a placa, mas não está.

Finalizado a Montagem, os problemas acabaram? NÃO

Depois de passar um tempo para descobrir qual era o POWER SW no PANEL(Tambem é exclusivo HP), ao ligar a maquina todos os fans ficaram em velocidade máxima.
Ao pesquisar no Panel e no Botão HP Existe um sensor, extrai o botão do Gabinete Original da HP, liguei o Power SW e HD LED no mesmo e o problema foi resolvido.

Segue Configuração da Maquina:



MotherBoard HP Z600 Rev2
2x Xeon X5675
6x 4GB DDR3 10600R
1x SSD 240GB
1x HD 500GB 7200RPM
2x Rx 480(Crossfire Habilitado)
1x Fonte 800W Mymax(Até o Momento só felicidade)



Estou compartilhando com o pessoal, pois não há muito sobre esses Upgrades(Encontrei apenas 1 com fotos)/Modificações. É uma maquina TOP, pena apenas as limitações que há de peças.(O que não nos permite manter as coisas "Originais")

Se alguém tiver alguma sugestão estou a disposição!

OBS: Estou providenciando Water Coolers(Mymax Algor 120) para ele, assim que colocar atualizo!

[domingos87]

Muito legal! Pessoalmente eu teria apenas trocado a placa de vídeo e as memórias, pois o resto da máquina ainda é muito forte.



Porém, bacana ver o trabalho de adaptação e tão bem feito! Seria interesse ver benchmarks dessa máquina!

[juniorgfhp]

Atualizando:

- Instalado Water Cooler Mymax Algo 120 (Somente em 1 dos processadores, apenas para teste.)



- Diferença de temperatura entre Air Cooler Original x Water Cooler em Stress Test(O de cima Air Cooler , abaixo com Water cooler)



- Teste Cinebench

[francisco_trigueiro]

estou com uma placa do hp z600 porém estou com dificuldades para encontrar o power SW, tem como me falar como encontrou ele na sua placa?





adicionado 3 minutos depois

@juniorgfhp

agora, francisco_trigueiro disse:

estou com uma placa do hp z600 porém estou com dificuldades para encontrar o power SW, tem como me falar como encontrou ele na sua placa?







[juniorgfhp]

21 horas atrás, francisco_trigueiro disse:

estou com uma placa do hp z600 porém estou com dificuldades para encontrar o power SW, tem como me falar como encontrou ele na sua placa?





adicionado 3 minutos depois

@juniorgfhp



Amigo Bom dia!

Não tenho como lhe dizer especificamente qual é o Pino, porém pelo que lembro é um dos pinos da fileira de baixo.

Para descobrir, sugiro que pegue uma chave de fenda e encoste em em cada 1 dos pinos, em um deles a maquina irá ligar.

Dificuldade que tive com esta maquina, foi que sem os sensores que existem no botao original a ventoinha do Chipset fica a 100% , fica um barulhao..

[francisco_trigueiro]

@juniorgfhp

boa trade!

ja fiz isso ate agora nao consegui ligar ela?

comprei uma placa do z600 e estotu tentanto montar uma maquina dessa semelhante a sua porém  consegui liga ela pra testa a placa.

adicionado 49 minutos depois

48 minutos atrás, francisco_trigueiro disse:

@juniorgfhp

se voce poder me ajudar ja que você ja tem uma igual

porque nao consegui liga a ela pra testar



[juniorgfhp]

@francisco_trigueiro  Francisco, você possui todos os adaptadores que coloquei acima? O Cabo de energia das memorias e placa-mãe são exclusivos HP.

[francisco_trigueiro]

2 minutos atrás, juniorgfhp disse:

@francisco_trigueiro  Francisco, você possui todos os adaptadores que coloquei acima? O Cabo de energia das memorias e placa-mãe são exclusivos HP.

sim, tudo adaptador para alimentação da menmoria, adaptador da limentanção da fonte ate a fonte ea mesma que você postou

adicionado 0 minutos depois

@juniorgfhp sim, tudo adaptador para alimentação da menmoria, adaptador da limentanção da fonte ate a fonte ea mesma que você postou

[juniorgfhp]

@francisco_trigueiro  Vamos la: Checa se os Adaptadores estão bem plugados.(Eles são meio vagabundos, as vezes nao entram direito no molex ou na Motherboard.)



Após checar se os cabos:

1 - Ligue a fonte

2 - Com uma Chave de fenda ou Philips, encoste 1 a 1 dos pinos da placa-mãe.(Somente Pinos do PANEL)

3 -  No meu caso foi um dos pinos da fileira de baixo.(Posso te confirmar quando chegar em casa)



Obs: Não encostar em 2 pinos ao mesmo tempo.

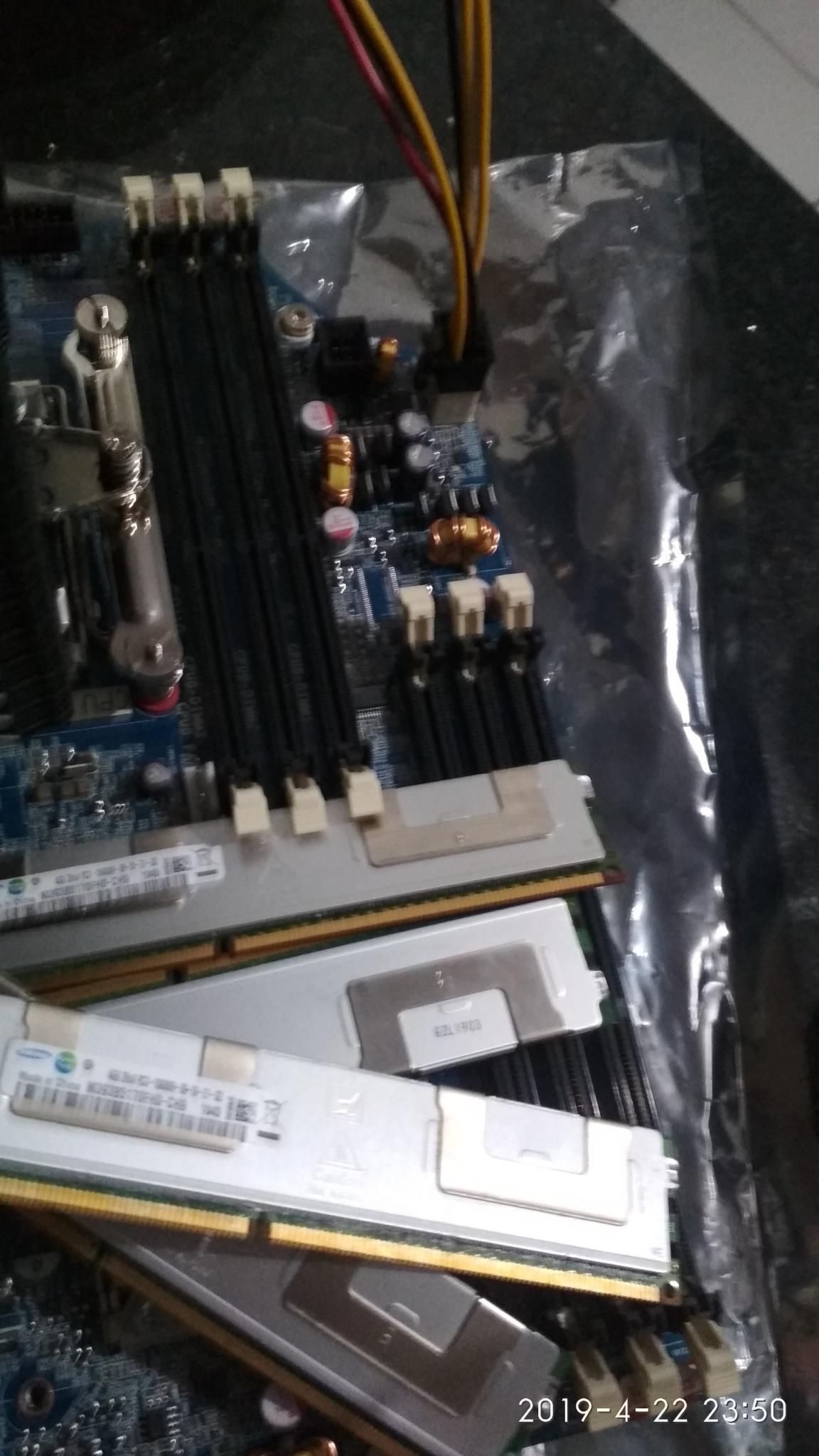

Obs2: Coloquei fotos do seu equipamento, e dos adaptadores.

[francisco_trigueiro]

@juniorgfhp beleza! eu tambem estou no trabalho assim que chegar em casa vou checar novamente

[juniorgfhp]

@francisco_trigueiro Liga no CPU0, o CPU1 é o 2° Cpu ai nao irá ligar.

[francisco_trigueiro]

@juniorgfhp beleza! ao chegar em casa irei tentar.

[juniorgfhp]

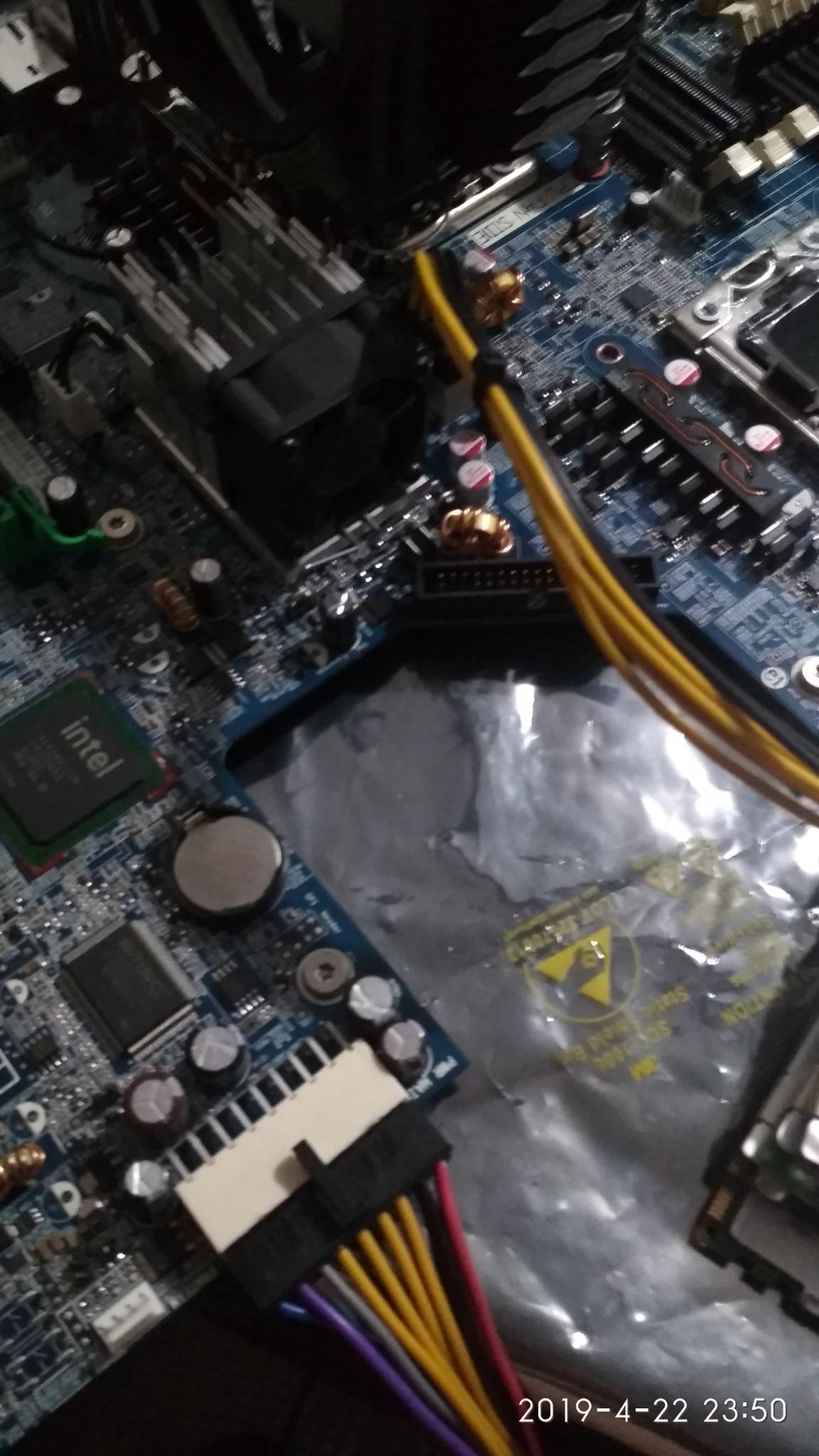

@francisco_trigueiro Adicionei a foto da minha ligação.

Olhando de frente essa é a sequencia.

[francisco_trigueiro]

@juniorgfhp tava tentanto agora a pouco mais ela aciona a ventoinha e para, ja mudei a cpu olhei os adaptadares e nd

adicionado 0 minutos depois

você tem mais alguma dica?

[juniorgfhp]

Qual Processador você colocou? Anexa foto dos cabos conectados.

[francisco_trigueiro]

Xenon x5570

[francisco_trigueiro]

@juniorgfhp

adicionado 1 minuto depois

adicionado 3 minutos depois

@juniorgfhp qualquer ajuda será bem vinda

tambem pode me ajudar via wtz 94996675235

[juniorgfhp]

@francisco_trigueiro O Cabo vermelho do Motherboard na foto ta meio desencaixado? ele liga e logo desliga? Liga as ventoinhas e desliga? Comigo isso aconteceu quando liguei o HD Led no lugar do PowerSW. voce ta ligando pelo contato de pinos ? Eu tive problemas quando liguei meu 24 pinos no adaptador, algumas vezes um dos cabos havia se desencaixado quando plugava.. Verifica se o Dual Molex para energia de memoria se estão bem plugados, tive problema aqui tambem do molex desencaixar os fios..

adicionado 6 minutos depois

@francisco_trigueiro Fora isso não tem segredo.

1 - Conectar 8 Pinos CPU(Cabo normal fonte),

2 - Conectar o Adaptador de placa-mãe a fonte.(Adaptador exclusivo)

3 - Adaptador de energia de memorias a fonte(Dois Molex, adaptador exclusivo)

4 - Conectar Placa de video.



Poderias tentar limpar a CMOS, porém não acredito que este seja o problema.

[francisco_trigueiro]

@juniorgfhp eu estava tentanto pelo contato dos dois pino na foto que você postou,

a ventoinha liga e logo desliga, nem chega a dá video.

[juniorgfhp]

Francisco, você só encosta e desencosta do pino certo? Se deixar encostado maquina ira desligar.  Lembrando que apenas deve ser encostado em somente 1 pino por vez. (é só encostar e desencostar, maquina tem um delay para ligar)

[francisco_trigueiro]

@juniorgfhp estou encostando nos dois de pinos de uma vez, destacado na foto acima!

20 horas atrás, juniorgfhp disse:

@francisco_trigueiro Adicionei a foto da minha ligação.

Olhando de frente essa é a sequencia.

eu enconto nos dois pinos de uma vez!

está correto?

[juniorgfhp]

@francisco_trigueiro Não, tem que encostar em apenas 1. O PowerSW são 2 cabos por isso marquei os 2 pinos. Você deve encostar em apenas 1 deles. Encoste e logo desencoste.

adicionado 0 minutos depois

@francisco_trigueiro um dos pinos irá ligar a maquina.

[francisco_trigueiro]

@juniorgfhp ta ok assim que chegar em ksa vou tentar novamente

[francisco_trigueiro]

Em 23/04/2019 às 16:52, francisco_trigueiro disse:

@juniorgfhp ta ok assim que chegar em ksa vou tentar novamente

@juniorgfhp consegui encontrar onde estava o erro...

Era a fonte a que n segurava ligada fiz o teste com outro o PC ligou certinho

[juniorgfhp]

@francisco_trigueiro certeza ser a fonte? Até o momento não havia escutado que está fonte deu problemas.
