Alterar circuito para três lm7805

[Bllee]

eu consegui esse projeto de circuito no youtube, mas estou há dias tentando contactar seu desenvolvedor mas ele nao responde.



a ideia do projeto é pegar os 12v de uma bateria de carro e transformar em 5v para carregar um celular, usando o tip42c e uma resistencia, iria elevar a corrente para 3 (porque o ml7805 somente entrega 1 amper)



minha ideia é alterar o projeto para usar 3 lm7805, para 3 saidas usb entregando um bom desempenho em todas.



achei um exemplo  no youtube LINK VIDEO , prorém o circuito do cara entrega uma corrente baixa "e da um medo de ferrar a parte eletrica do carro"



[.if]

Este aí da certo mas vai esquentar bem. O dos 7805 também. A alternativa é com lm2576-5 ou qualquer um chaveado.



Tem um só com transistor que postei cá algum dia no passado. Não é totalmente ruim pois até o Alber França meio que gostou dele... sorry não lembro + o link.



Pra não ferrar o carro o óbvio ululante: fusível.



[Bllee]

15 horas atrás, Isadora Ferraz disse:

Este aí da certo mas vai esquentar bem. O dos 7805 também. A alternativa é com lm2576-5 ou qualquer um chaveado.



Tem um só com transistor que postei cá algum dia no passado. Não é totalmente ruim pois até o Alber França meio que gostou dele... sorry não lembro + o link.



Pra não ferrar o carro o óbvio ululante: fusível.



eu achei o link mas fiquei bem confuso pra falar a real.
https://produto.mercadolivre.com.br/MLB-804902163-mini-regulador-dc-lm2596-step-down-3a-in-475-23v-out-1-17v-_JM

esse produto resolveria meu problema ne? entendo pouco de eletronica

[.if]

Bem ... não e sim. O link que não me lembrei era de um circuito minimalista com transistor. Era pra você montar. Mas se prefere comprar então sim. Este daí resolve seu problema...

[lotus123]

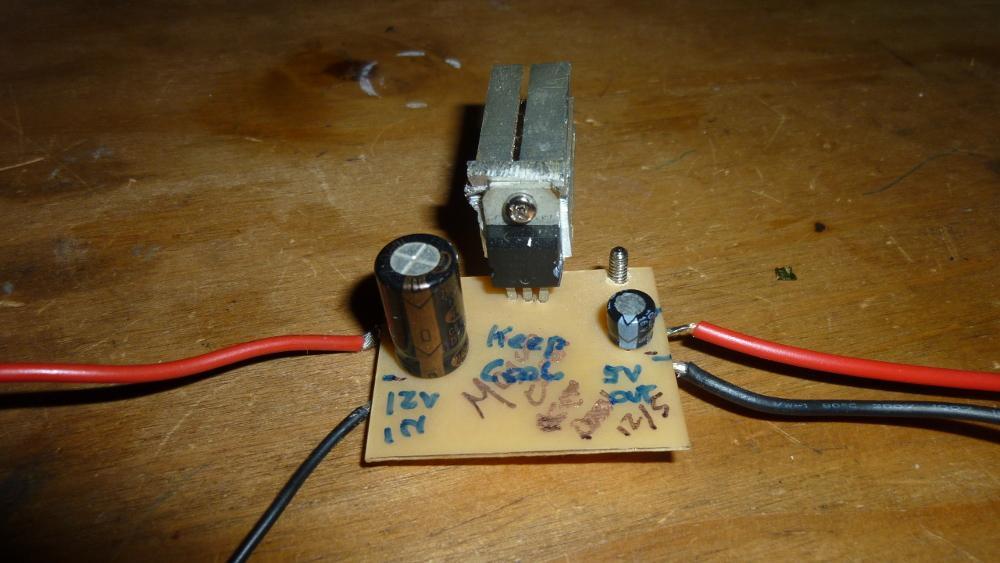

Eu usei um LM7805 com 2 capacitores, esta funcionando super bem. da para carregar celular na boa.



C 1 usei um 470uf 25v, o C2 um 10uf 16v



Para 3 saídas, só triplicar o esquema.

[Bllee]

22 minutos atrás, lotus123 disse:

Eu usei um LM7805 com 2 capacitores, esta funcionando super bem. da para carregar celular na boa.



C 1 usei um 470uf 25v, o C2 um 10uf 16v



Para 3 saídas, só triplicar o esquema.



Eu vi um esquema assim, o problema é que ele entrega somente 1amp, e demora muito pra carregar

[lotus123]

Isso é devido ao próprio LM7805.



Só que, não sei se é lenda urbana ou não, se o celular não tiver carregamento rápido, pois mais de 1A pode ser problema para o celular. E isso justifica maioria dos carregadores ser de 1 ou até menos A. Agora, os de carregamento rápido, não se prendem aos 5V, eu tinha um thor E da vernee, o carregador dele era 9V 2.5A, carregamento rápido. ele carregava a bateria de 5000 em 1.5h ~ 2h. pena que o tel era uma porcaria e pifou. Foi o celular que tive que carregava mais rápido.



A bateria do carro pode te fornecer 60A ou ate mais conforme o carro, para você brincar. mas pesquisa sobre o celular, que carregador de bateria ele usa pois, o protetor de sobrecarga pode desarmar e ele não carregar.
