Pinagem de um Potenciômetro Logarítmico de 5 pinos

[l1osar]

Bom dia, estou com um potenciômetro logarítmico de 5 pinos, mas não sei a como realizar corretamente a conexão de cada terminal. Alguém pode me dar uma ajuda?

[.if]

conexões dependem do projeto do circuito. Fale onde/como vai usar e publique fotos do pot

[l1osar]

@Isadora Ferraz  Desculpa pela demora (hehe)... eu retirei esse POT de um walkman antigo, e queria usar pra regular a velocidade de um motor DC...mas não encontrei nada na internet sobre como realizar a conexão ou o que corresponde cada terminal... Agradeço se puder ajudar

[Tito Fisher]

Ola

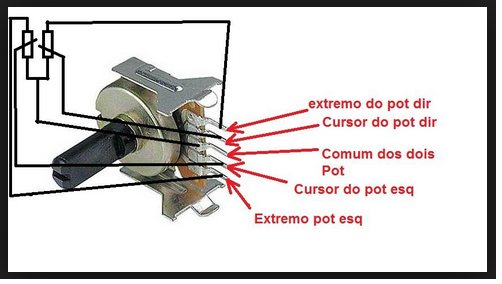

o Sr @BCP  respondeu um tópico semelhante dias atrás,  onde encontrei esta imagem abaixo. Faça o teste no seu pot para ver se a pinagem bate.



So lembrando que a potencia do seu deve ser de 10K   ( 103-C )  , verifique se ele vai 'guentar' seu motor DC .

[Renato.88]

10 horas atrás, l1osar disse:

e queria usar pra regular a velocidade de um motor DC

Então sugiro que pesquise sobre reguladores de velocidade, seja linear ou PWM.

[BCP]

@l1osar Considere a solução apresentada pelo colega @Mestre88! Usar somente um potenciômetro para essa "regulagem" vai queimar o potenciômetro rapidinho!...

[aphawk]

Montei um kit de rádio AM que tinha um potenciômetro muito semelhante a esse da foto, mas dois dos terminais eram apenas uma chave tipo liga-desliga, que só acionava a partir do canto do cursor.... os outros 3 terminais eram um potenciometro normal de 10K.



Mesmo assim, não dá para controlar um motor DC diretamente, mas com a ajuda de um 555 e um MOSFET pode ser feito.



Paulo
