RESOLVIDO Como ligar led em um som residencial

Recommended Posts

Olá Gente.. tenho um som da lg de 500W RMS e gostaria de ligar 4 leds para brilhar de acordo com a batida, 2 em cada caixa so que não sei como fazer isso...coloquei um resistor de 1k em cada mais não deu brilho liguei em serie acendia porém não brilhava de acordo com  a batida, então o que eu tenho que fazer? e como eu faço?



Os leds são dos simples de 2V



Como faço essa ligação alguém pode mim explicar?

Compartilhar este post


Link para o post
Compartilhar em outros sites

-pra acender o led precisa de pelo menos 1.5v: seu volume tem que estar bem alto.

-seu led pode não ser de alto brilho

-você pode colocar uma fontinha do lado (! e ?) e fazer com 01 transistor.

-alternativa conceitual e teórica que se não tiver no google, agora tem:você pode colocar um trafinho 12+12 200mA. Se a resistência do primário for bem alta > 50R, pode ligar sua saída de som nela e no primario ligue alguns leds de alto/altíssimo brilho em série e anti-paralelo.

-com ajuda do google imagens vu com leds há mais alternativas interessantes



de nada

Compartilhar este post


Link para o post
Compartilhar em outros sites
15 horas atrás, Isadora Ferraz disse:

-pra acender o led precisa de pelo menos 1.5v: seu volume tem que estar bem alto.

-seu led pode não ser de alto brilho

-você pode colocar uma fontinha do lado (! e ?) e fazer com 01 transistor.

-alternativa conceitual e teórica que se não tiver no google, agora tem:você pode colocar um trafinho 12+12 200mA. Se a resistência do primário for bem alta > 50R, pode ligar sua saída de som nela e no primario ligue alguns leds de alto/altíssimo brilho em série e anti-paralelo.

-com ajuda do google imagens vu com leds há mais alternativas interessantes



de nada



Eu não queria fazer um VU, e sim apenas ligar os leds que tenho nas caixas sem que eles queimem, nem percam brilho, e sem a necessidade de uma fonte alternativa.Qual o esquema?

Quais resistores usar e como fazer a ligação?

Compartilhar este post


Link para o post
Compartilhar em outros sites

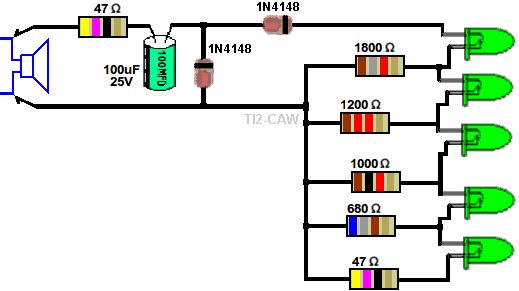

amigo ... vu com leds é apenas referencia rapida. Veja bem algo como


led vermelho e de alto brilho deve dar algum resultado bom;

Ou só 1 led  + 33... 100R mesmo. Tuxa o volume

  • Curtir 1

Compartilhar este post


Link para o post
Compartilhar em outros sites
Em 10/10/2018 às 02:14, Isadora Ferraz disse:

amigo ... vu com leds é apenas referencia rapida. Veja bem algo como


led vermelho e de alto brilho deve dar algum resultado bom;

Ou só 1 led  + 33... 100R mesmo. Tuxa o volume

Vou usar esse esquema para montar um para mim também, obrigado.

Compartilhar este post


Link para o post
Compartilhar em outros sites
2 horas atrás, Valter Francisco Ramos disse:

montar um para mim também,

Legal mano. Mas de certo tá pensando que é de graça né?! O preço: retorne com algum resultado: foto ou até mesmo video ... espero que não seja de ... incêndio kk.

Sucessos!

  • Haha 1

Compartilhar este post


Link para o post
Compartilhar em outros sites
Em 10/10/2018 às 02:14, Isadora Ferraz disse:

amigo ... vu com leds é apenas referencia rapida. Veja bem algo como


led vermelho e de alto brilho deve dar algum resultado bom;

Ou só 1 led  + 33... 100R mesmo. Tuxa o volume



agora deu pra entender melhor.. Obrigado vou fazer assim...



Pode fechar o topico ..
