Circuito com carregador de bateria

Recommended Posts

Tenho uma fonte de 14VCC que será responsável por alimentar todo um circuito 12VCC enquanto houver energia na rede elétrica, além de carregar uma bateria de 12VCC 7A/h.

Quando porventura faltar energia da rede elétrica, a bateria passa a alimentar o circuito.



Gostaria de saber se está correta a construção do meu circuito em anexo ou se existe alguma forma melhor de realizar esta função:

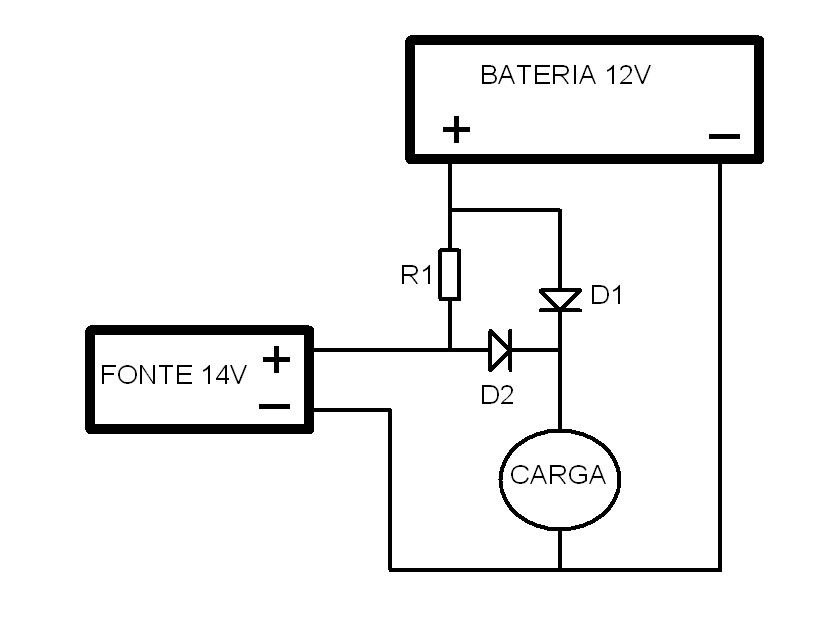

Circuito carregador.png

R1 = resistor de 4r7 20W como limitador de corrente.

D1 = diodo 1n4007 que permite a alimentação do circuito via bateria.

D2 = diodo 1n4007 que proporciona uma queda de tensão da fonte fique mais próxima dos 12VCC que o circuito necessita.



Desde já agradeço.

  • Curtir 1

Compartilhar este post


Link para o post
Compartilhar em outros sites

@rodrigo.ki O diodo D2 provocará uma queda te tensão de no máximo 0,7V, se sua carga suporta uma tensão um pouco superior a 13V, vai funcionar normalmente.

  • Curtir 1

Compartilhar este post


Link para o post
Compartilhar em outros sites

Ola.

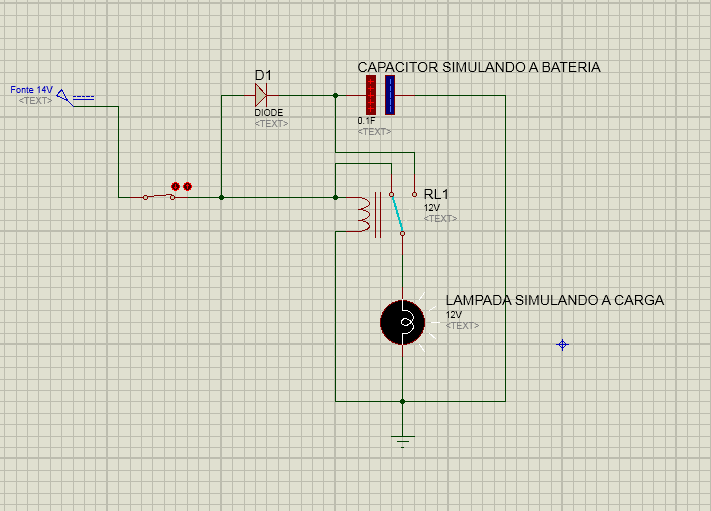

Eu faria como um nobreak, usando um relê para comutar entre a fonte externa e a bateria, tal qual imagem abaixo :



O circuito fica alimentado pela fonte e a bateria sendo mantida em flutuação ao mesmo tempo, porém sem estar conectada à carga.



Na ausência da fonte ( que mantem o relê ligado ) é feita a comutação para alimentar a carga pela bateria .






  • Curtir 1

Compartilhar este post


Link para o post
Compartilhar em outros sites

@BCP Obrigado pela resposta!

@Tito Fisher Realmente parece ser muito interessante a ideia de utilizar o relé para evitar que a bataria esteja conectada ao circuito o tempo todo. Vou fazer da forma como orientou. Muito obrigado.
