boa tarde amigos esta tv estava com seguinte defeito image com ondas estranha som normal ao abrir vi uns capacitores inchados troquei os mesmos e refiz uma soldas tudo ok ao ligar ela voltou a image normal porém só fica com estas linhas na tela não sei o que pode ser isso geralmente sempre tem um potenciometro pra regular isto ai mais aqui não encontrei nada


Link para o comentário
Compartilhar em outros sites

Quando é assim sem esquema dou uma virada em cada um deles até achar o certo.

Não tem muitas opções de potenciômetros nessas TVs, basicamente são:

Frequência Horizontal;

Frequência Vertical;

Altura;

Ajuste de tensão de alimentação (esse nem todas tem);

e algumas bobinas para ajuste da sintonia de audio e video.

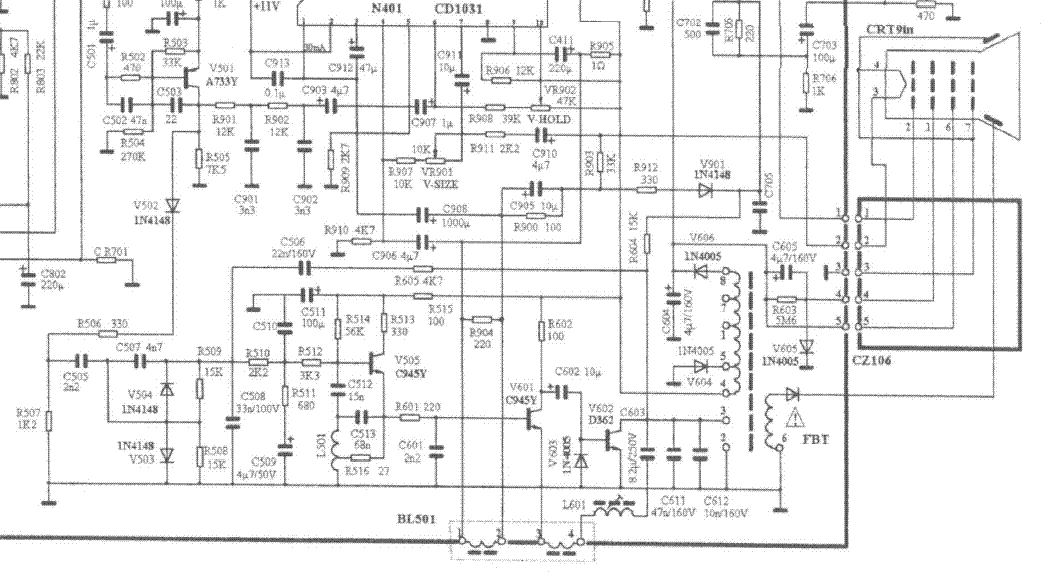

Porém analisando o esquema dessa TV, vejo um circuito que nunca tinha visto em uma TV moderna (mesmo que ainda seja preto & branco. Trata-se de um oscilador horizontal transistorizado:


O circuito oscila pela realimentação do fly back que vem através do pino 4, passa por R605 e é aplicado no transistor V505.

Creio que a frequencia de oscilação pode ser ajustada na bobina L501, se não for um dos componentes presentes neste circuito está queimado.





Link para o comentário
Compartilhar em outros sites

agora, Mestre88 disse:

Quando é assim sem esquema dou uma virada em cada um deles até achar o certo.

Não tem muitas opções de potenciômetros nessas TVs, basicamente são:

Frequência Horizontal;

Frequência Vertical;

Altura;

Ajuste de tensão de alimentação (esse nem todas tem);

e algumas bobinas para ajuste da sintonia de audio e video.





Porém analisando o esquema dessa TV, vejo um circuito que nunca tinha visto em uma TV moderna (mesmo que ainda seja preto & branco. Trata-se de um oscilador horizontal transistorizado:


O circuito oscila pela realimentação do fly back que vem através do pino 4, passa por R605 e é aplicado no transistor V505.

Creio que a frequencia de oscilação pode ser ajustada na bobina L501, se não for um dos componentes presentes neste circuito está queimado.





ok vou verificar assim que der boa volto pra avisar  se deu boa beleza

  • Curtir 1
Link para o comentário
Compartilhar em outros sites

Em 21/10/2018 às 18:46, emerson games disse:

ok vou verificar assim que der boa volto pra avisar  se deu boa beleza

boa noite verificando aqui encontrei realmente é no l501 pra regular mais o maximo que fica é assim com a image duplicada o que pode ser que faz isso e se eu regular pra abrir mais a image ai volta as listras


Link para o comentário
Compartilhar em outros sites

  • 2 semanas depois...
Em 26/10/2018 às 21:05, BCP disse:

Depois da troca dos capacitores, você atuou no ajuste da bobina?

RESOLVIDO

boa tarde colegas depois de tanto verificar todas as dicas ai por vcs fiz todos os procedimentos hoje acabei descobrindo simplesmente foi só trocar o parafuso da bobina L501 que normalizou a imagem obrigados a todos pela compreensão de sempre valeu
