Esclarecimento quanto ao encaixe do SSD m.2


Posts recomendados

Pessoal, primeiramente Boa tarde, meu nome é Carlos e estou com uma dúvida.
Está chegando em minha casa esse ssd m.2 que comprei hoje.
https://www./produto/95877/ssd-wd-gr...xoCHcEQAvD_BwE

Pergunta: pelo que pesquisei na internet, o meu notebook Samsung Expert x50 NP500R5H-XD3BR (2015 ou 2016) não aceita o nvme. Por isso comprei esse do link acima

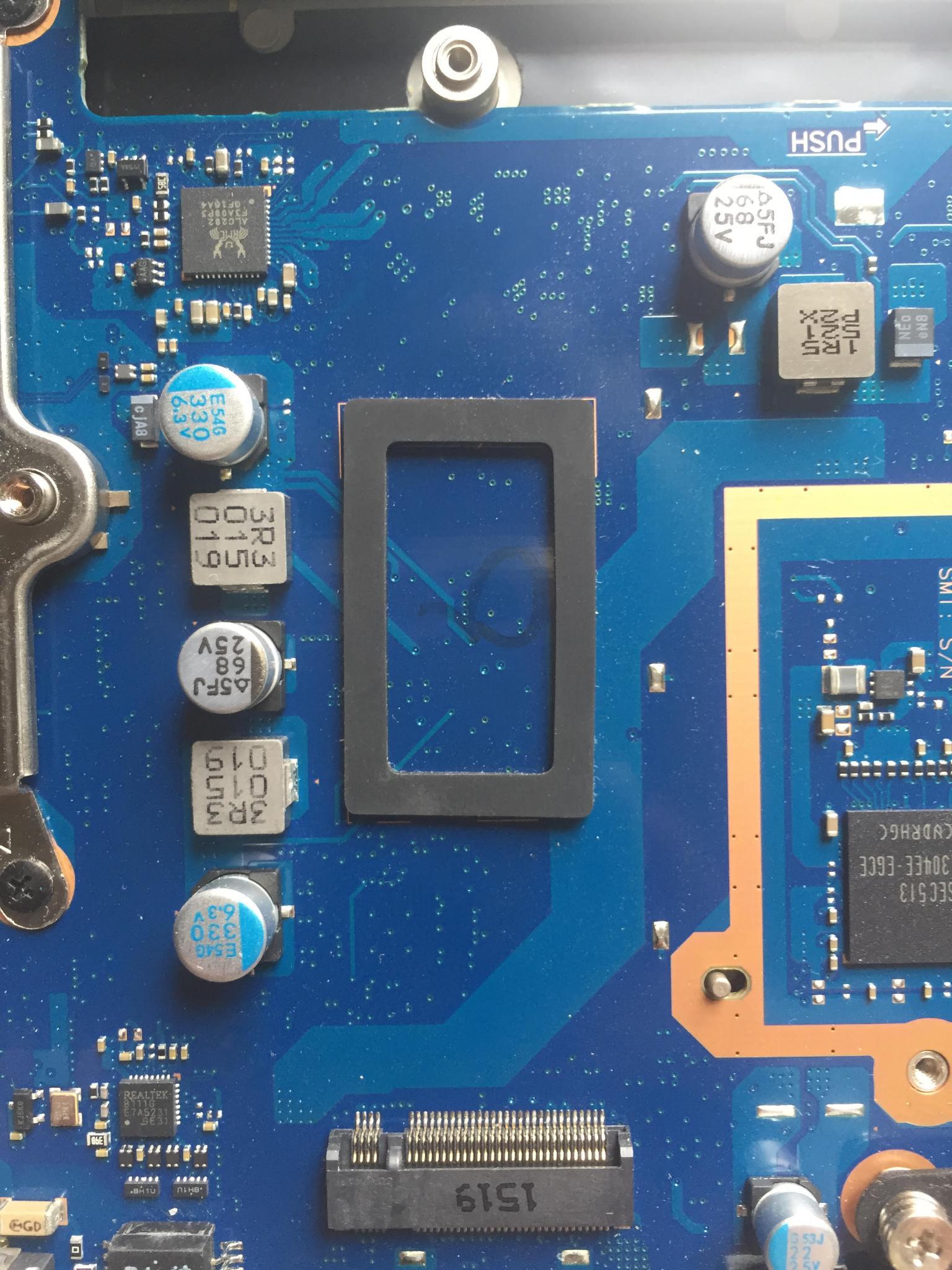

Vendo alguns videos eu esperava que o meu note fosse do tipo chave B (entalhe à esquerda) mas quando abri percebi que o entalhe se localiza à direita, existe a possibilidade do ssd ter de ser encaixado de cabeça para baixo? Estou com medo de queimar o mesmo. Minha dúvida é quanto ao encaixe do ssd na mobo.

Sou leigo, tudo que falo foi baseado nesse video (não é igual o meu note): https://www.youtube.com/watch?v=VVe6VudUay4&t=395s

Mais imagens:
https://imgur.com/a/p2tdS7D


Link para o comentário
Compartilhar em outros sites

Cara, sim pode ser encaixado de cabeça para baixo, e você não vai queimar o SSD ou o MOBO, não. Agora, com isso dito. Eu nunca vi um SSD conectado ao contrário, no entanto, eu vi placas-mãe com o slot na parte de trás para economizar espaço, em vez de estar na frente, onde o resto dos conectores estão. É por isso que acredito que possa acontecer e esse SSD possa ser encaixado de cabeça para baixo, é muito difícil, mas o caso está lá.



Falando com termos e configurações mais atuais, eu nunca vi um slot "M" para SSDs SATA, eu só vi slots "M" para SSDs PCIe NVMe. O mais provável é que o seu computador consiga receber SSDs de tipo PCIe NVMe.



E outra coisa, eu sei que o bisel/chanfro "B" é para SATA, mas eu nunca vi um SSD com bisel "B", todos os SSDs M.2 que eu vi são apenas "B + M" ou "M", o "M" é para PCIe NVMe como mencionado anteriormente e o "B+M" é para SATA, com base nisso, podemos tirar as seguintes conclusões:

  • Um slot M não pode receber um SSD M.2 "B", somente SSDs "M" ou "B+M"
  • Um slot B não pode receber um SSD M.2 "M", somente SSDs "B" ou "B+M"
  • Um slot B+M pode receber todos os três tipos de SSDs, tanto "B", "M" e "B + M"

Então, se você comprar um SSD M.2-SATA com chanfro "B+M", ele teria que funcionar nesta máquina.

Link para o comentário
Compartilhar em outros sites

Em 13/11/2018 às 18:10, seagatesurfer disse:

Cara, sim pode ser encaixado de cabeça para baixo, e você não vai queimar o SSD ou o MOBO, não. Agora, com isso dito. Eu nunca vi um SSD conectado ao contrário, no entanto, eu vi placas-mãe com o slot na parte de trás para economizar espaço, em vez de estar na frente, onde o resto dos conectores estão. É por isso que acredito que possa acontecer e esse SSD possa ser encaixado de cabeça para baixo, é muito difícil, mas o caso está lá.



Falando com termos e configurações mais atuais, eu nunca vi um slot "M" para SSDs SATA, eu só vi slots "M" para SSDs PCIe NVMe. O mais provável é que o seu computador consiga receber SSDs de tipo PCIe NVMe.



E outra coisa, eu sei que o bisel/chanfro "B" é para SATA, mas eu nunca vi um SSD com bisel "B", todos os SSDs M.2 que eu vi são apenas "B + M" ou "M", o "M" é para PCIe NVMe como mencionado anteriormente e o "B+M" é para SATA, com base nisso, podemos tirar as seguintes conclusões:

  • Um slot M não pode receber um SSD M.2 "B", somente SSDs "M" ou "B+M"
  • Um slot B não pode receber um SSD M.2 "M", somente SSDs "B" ou "B+M"
  • Um slot B+M pode receber todos os três tipos de SSDs, tanto "B", "M" e "B + M"

Então, se você comprar um SSD M.2-SATA com chanfro "B+M", ele teria que funcionar nesta máquina.

agradeço a resposta.
Então, neste video que mandei vi alguns relatos de pessoas dizendo que alguns notes tinham a conexão invertida.

"Só pra alertar, os notebooks da ASUS da linha X510 tem conexão SATA M2 (B Key), porém ela é invertida, ficando os chips do modulo M2 para baixo."

"Mais GALERA cuidado, A maioria dos Note Asus o SSD M. 2 se coloca invertido, com a etiqueta para baixo, caso contrário irá queimar.. DICA se HD mecânico, já vier com a etiqueta para baixo, o seu M2 também será instalado assim."



Então, minha duvida é quanto ao encaixe mesmo. não tem problema eu testar de um jeito e ver se funciona ne? meu medo era "queimar" o ssd encaixando M em B ou B em M.

PS: Pelo que pesquisei sobre meu note por ai, ele não aceita nvme. Neste forum, um colega com o mesmo problema contou a quantidade de pinos, isso diz alguma coisa?
https://eletronicabr.com/forums/topic/92503-samsung-expert-x50-mb-ba41-02448a-m2-pcie-ou-sata/



Link para o comentário
Compartilhar em outros sites

Vou colar o link para a Wikipedia explicando o design padrão do fator de forma (Form Factor) M.2: https://en.wikipedia.org/wiki/M.2



Diz que na parte menor tem 5 PINOS para a tecla "M" e 6 PINOS para a tecla "B", não diz nada sobre tensão, mas deve ser em torno de 5 volts, estou assumindo, mas 5V é o que qualquer SSD requer para inicializar e 12V é o que um HDD normal precisaria.



Eu realmente não sei de onde vem isso se você conectar um SSD "M" e uma porta "B" ou vice-versa você vai queimar a unidade, eu pessoalmente duvido que vai queimar.

  • Curtir 2
Link para o comentário
Compartilhar em outros sites

Em 15/11/2018 às 19:53, seagatesurfer disse:

Vou colar o link para a Wikipedia explicando o design padrão do fator de forma (Form Factor) M.2: https://en.wikipedia.org/wiki/M.2



Diz que na parte menor tem 5 PINOS para a tecla "M" e 6 PINOS para a tecla "B", não diz nada sobre tensão, mas deve ser em torno de 5 volts, estou assumindo, mas 5V é o que qualquer SSD requer para inicializar e 12V é o que um HDD normal precisaria.



Eu realmente não sei de onde vem isso se você conectar um SSD "M" e uma porta "B" ou vice-versa você vai queimar a unidade, eu pessoalmente duvido que vai queimar.


Muito obrigado pela ajuda colega, Bom FDS pra você.
pode fechar o topico.

  • Curtir 1
Link para o comentário
Compartilhar em outros sites

  • 7 meses depois...
Em 18/06/2019 às 23:51, Ygor Xavier disse:

@brcarlosvictor Oi, tudo bem ?

Então, estou interessado em colocar uma M2 no meu notebook, e verifiquei que voce tem o mesmo modelo/ano que eu tenho. Gostaria de saber se voucê conseguir colocar, e qual SSD você colocou? Se possível mandar o link da SSD eu agradeço.

Caro, o brcarlosvictor já havia comprado um M2 WD verde e queria saber se ele iria funcionar para ele quando chegasse. Foi esse aqui:

O que discutimos acima foi a distribuição de pinos para M.2 do tipo SATA e M.2 do tipo PCIe NVMe, mas no final a conclusão foi que o modelo de laptop Samsung Expert x50, recebe apenas M.2 do tipo SATA.

  • Obrigado 1
Link para o comentário
Compartilhar em outros sites

15 horas atrás, Ygor Xavier disse:

@Seagate Entendi, só pra confirmar. pois sou bem leigo para essas coisas, o SSD M.2 SATA ele é disponível para esse modelo de notebook certo ? Posso comprar esse SSD do link q você mandou e pedir para algum técnico instalar que não terei problemas, correto ? valeu a ajuda.

Amigo, o ssd que comprei funcionou perfeitamente. Ele é de simples instalação, mas se você não tiver experiência com instalação de windows, recomendo procurar alguém.



  • Obrigado 1
Link para o comentário
Compartilhar em outros sites

@brcarlosvictor Ah sim, obrigado, farei isso. Fiquei em duvida, pois mandei um email, há um tempo atras perguntando para samsung se o x50 NP500R5H-XD3BR de 2016 tinha disponabilidade para a M2, e eles responderam que n suportava. Mas nossos notebooks são do mesmo modelo/ano. Então acho que a pessoa me respondeu errou na informação mesmo.

  • Curtir 1
Link para o comentário
Compartilhar em outros sites

13 horas atrás, Ygor Xavier disse:

@brcarlosvictor Ah sim, obrigado, farei isso. Fiquei em duvida, pois mandei um email, há um tempo atras perguntando para samsung se o x50 NP500R5H-XD3BR de 2016 tinha disponabilidade para a M2, e eles responderam que n suportava. Mas nossos notebooks são do mesmo modelo/ano. Então acho que a pessoa me respondeu errou na informação mesmo.



na dúvida, você pode abrir (só soltar os parafusos da tampa traseira) e verificar se o slot está lá. Boa sorte e aproveite a maravilha do ssd.

Nesse link tem a imagem do meu https://imgur.com/a/p2tdS7D.

investir um pouco mais no de 240gb é um melho custo/benefício ao meu ver.

  • Curtir 1
Link para o comentário
Compartilhar em outros sites

Que bom! Fico feliz que tudo esteja funcionando maravilhosamente... Eu só tenho uma dúvida @brcarlosvictor. O SSD foi com os rótulos para baixo ou com a marca vendo para afora/acima como é normalmente habitual?

adicionado 7 minutos depois
21 horas atrás, Ygor Xavier disse:

@brcarlosvictor Ah sim, obrigado, farei isso. Fiquei em duvida, pois mandei um email, há um tempo atras perguntando para samsung se o x50 NP500R5H-XD3BR de 2016 tinha disponabilidade para a M2, e eles responderam que n suportava. Mas nossos notebooks são do mesmo modelo/ano. Então acho que a pessoa me respondeu errou na informação mesmo.

Isso acontece muitas vezes, o treinamento que eles dão a seu equipe de atendimento ao cliente não é tão bom e eles não se tornam verdadeiros especialistas, exceto alguns caros que estão sempre muito interessados no assunto, mas há vários que estão apenas para ganhar um salário...
