Como adaptar som antigo pra receber audio via p2?

Recommended Posts

Ola, gostaria de uma ajuda pois tenho um mini sistem (som antigo) que tocava cd e tem otimos alto-falante.

Quero ligar ele na tomada e poder ouvir minhas musicas do celular via p2 nele.

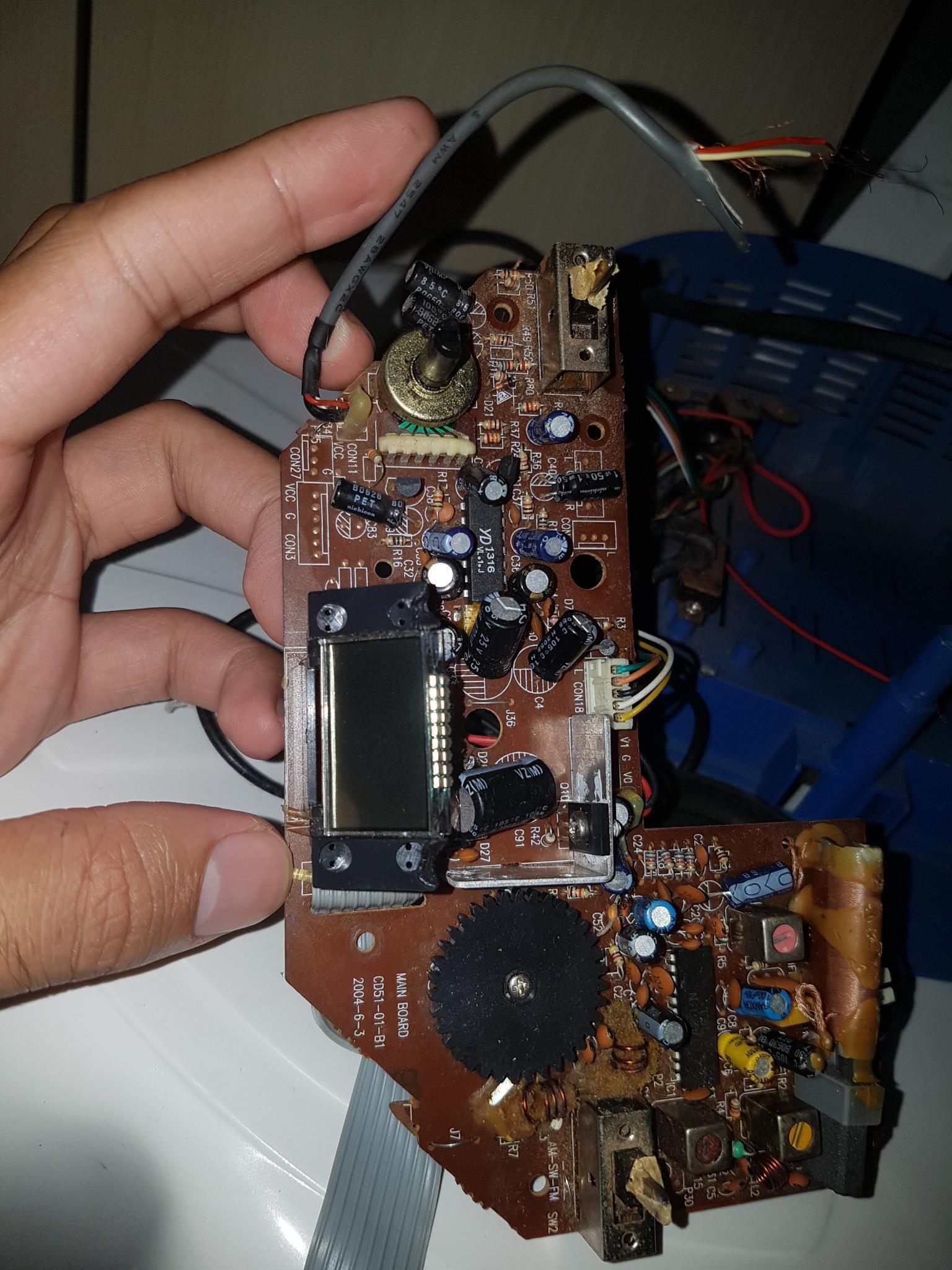

Segue em anexo a placa-mãe usada no aparelho, onde devo colocar os fios do p2?


Compartilhar este post


Link para o post
Compartilhar em outros sites

O ci amplificador é o YD1316. Você deve obter o datasheet com a pinagem e indentificar as entradas de áudio dele. Nesse local ligar o cabo com resistores adequados. Aparentemente é um aplicador bem básico de apenas 2 W. Se for um som com rádio, pode optar por comprar um transmissor de rádio FM e usar ele para transmitir o áudio do celular pelo P2 pelo FM.

Compartilhar este post


Link para o post
Compartilhar em outros sites

@Vinebatista para onde vai o soquete com fios coloridos?

Se for o toca CDs dá pra adaptar o seu conector P2 ali.

De cara já vejo as letras L e R, o GND deve ser o fio preto.

Compartilhar este post


Link para o post
Compartilhar em outros sites

Isso ai colorido é para a entrada  de fone de ouvido, meu dedo indica as unicas 2 conecçoes pra parte do cd. Um preto e vermelho e um cabo cinza embaixo do lcd


adicionado 3 minutos depois

@mattaus encontrei o datasheet mas n entendo mt bem rs

Compartilhar este post


Link para o post
Compartilhar em outros sites

Então é nesse cabo cinza você está tocando o dedo indicador que se deve ligar o cabo P2.

A malha do cabo é o terra, o vermelho é o canal R e o branco é o canal L.



O cabo embaixo do display servia apenas pra mostrar o número da música no LCD. Não vai usar pra nada.
