Adaptando fone bluetooth no auxiliar do mini system

Recommended Posts

Bom dia pessoal, gostaria de pedir ajuda a vcs, fiz uma adaptação de um fone bluetooth no meu som LG LM-U1560A no auxiliar, funcionou perfeitamente, o único problema e q está com chiado as vezes oscila entre chiado e um assobio, qanto mais aumento o volume mais aumenta o chiado. O que vcs indicam?

Mexo com eletrônica por hobby e curiosidade nada mais kkkkkkkk.

Tirei os dois cabos q vão para os fones e soldei dois cabos, estes q estão soldado na placa do auxiliar. Ficarei no aguardo.....obrigado desde de já.....

Compartilhar este post


Link para o post
Compartilhar em outros sites

O máximo que você pode fazer é usar cabos blindados. Verifique também a fonte que adaptou no seu bt. Tem que ter capacitor de uF e nF perto da entrada dele.

Compartilhar este post


Link para o post
Compartilhar em outros sites

Sim Isadora Ferraz, estão ligados com cabos brindados já, e com respeito a fonte, estou usando a própria alimentação do micro system, peguei a pinagem de 3.5(tensão da bateria original do bluetooth) da placa do som....

Compartilhar este post


Link para o post
Compartilhar em outros sites
1 hora atrás, Andersonandira2018 disse:

usando a própria alimentação do micro system

É sério que o sistema não se importou com isso? Afinal está sugando um pouco dele e de um ponto que você decidiu que é melhor. Pra excluir possibilidades, faça o teste com a pilha/bateria do bt. Esquemas e fotos ajudam num diagnóstico mais apurado. E tem mais esta ideia original...



Compartilhar este post


Link para o post
Compartilhar em outros sites

ok Isadora Ferraz assim que possível enviarei fotos de como fiz as ligações e video do som funcionando com o Bluetooth adaptado

adicionado 2 minutos depois

Só não mando esquema por que sou terrivel, não entra na cabeça o tal de esquemas  kkkkkkkk

Compartilhar este post


Link para o post
Compartilhar em outros sites

Como disse a @Isadora Ferraz, @Andersonandira2018, uma foto do seu BT ajudaria. Tenho montado umas geringonças por aí com uns BT desses aqui:



111Placa-Amplificador-Modulo-Usb-Mp3-Aux-SD-Bluetooth-Muda-Pasta-80w-RMS-Tela-RGB-Controle-Remoto-connectparts---1-.jpg.f4adc48569c4ce64b92df479186a070f.jpg



Todos os que fiz, diz que precisa de 12v na entrada. Mas xeretando descobri que todos tem um componente (LM7805) que, se desativado, faz o BT funcionar direto com 5v. Com 3,5v nunca vi...



Se o seu precisar de 5v e só tiver 3,5 disponíveis, tem jeito facim:

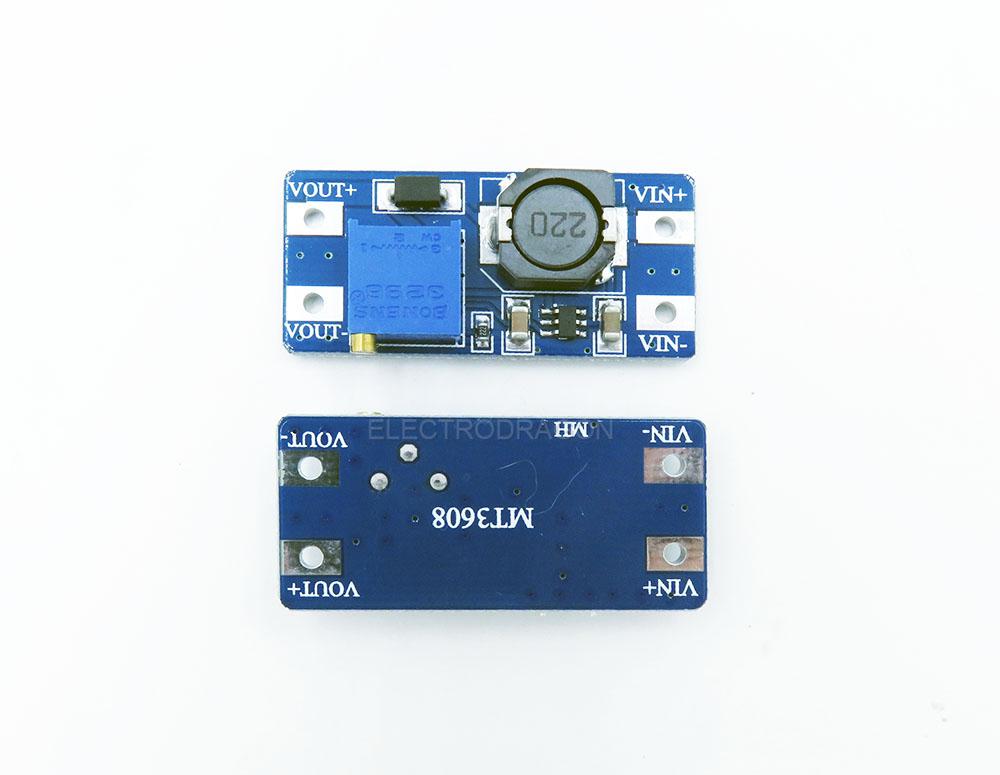

MT3608-2A-DC-DC-Boost-Step-up-ADJ-Power-Module.thumb.jpg.1e5522fd2a1b251b36626c962b2a3534.jpg



Você entra com qualquer coisa acima de 2v e regula ele para dar 5v fixos na saída. Se for o caso, basta digitar "stepup MT3608" no Goggle e vai ter um monte de gente vendendo.



Espero ter ajudado...

Compartilhar este post


Link para o post
Compartilhar em outros sites

Olá rmlazzari58, também achei estranho essa tensão, mas quando se coloca. 5v a plaquinha do BT começa a aquecer de uma tal maneira. O BT q estou usando e esse da foto abaixo


adicionado 35 minutos depois

rmlazzari58 depois de revirar na Net consegui as especificações do BT, segue abaixo

especificações técnicas.png

Compartilhar este post


Link para o post
Compartilhar em outros sites

De fato ele não precisa e não deve aplicar 5V sem a bateria. Se tiver 5V e quiser tirar a bateria, coloque uns 3...4 diodos em série nos fios onde estava a bateria.

Compartilhar este post


Link para o post
Compartilhar em outros sites

Boa dia Isadora Ferraz, fiz os testes com a alimentação por bateria original do bluetooth, continuou com o mesmo barulho, segue abaixo algumas fotos de como está montadoIMG_20190114_155655.thumb.jpg.95ae410ce644b7749d7e7b927ba423da.jpg

adicionado 11 minutos depois


Compartilhar este post


Link para o post
Compartilhar em outros sites
