Alguém Sabe o Nome dessa Peça??

[Gabriel E Costa]

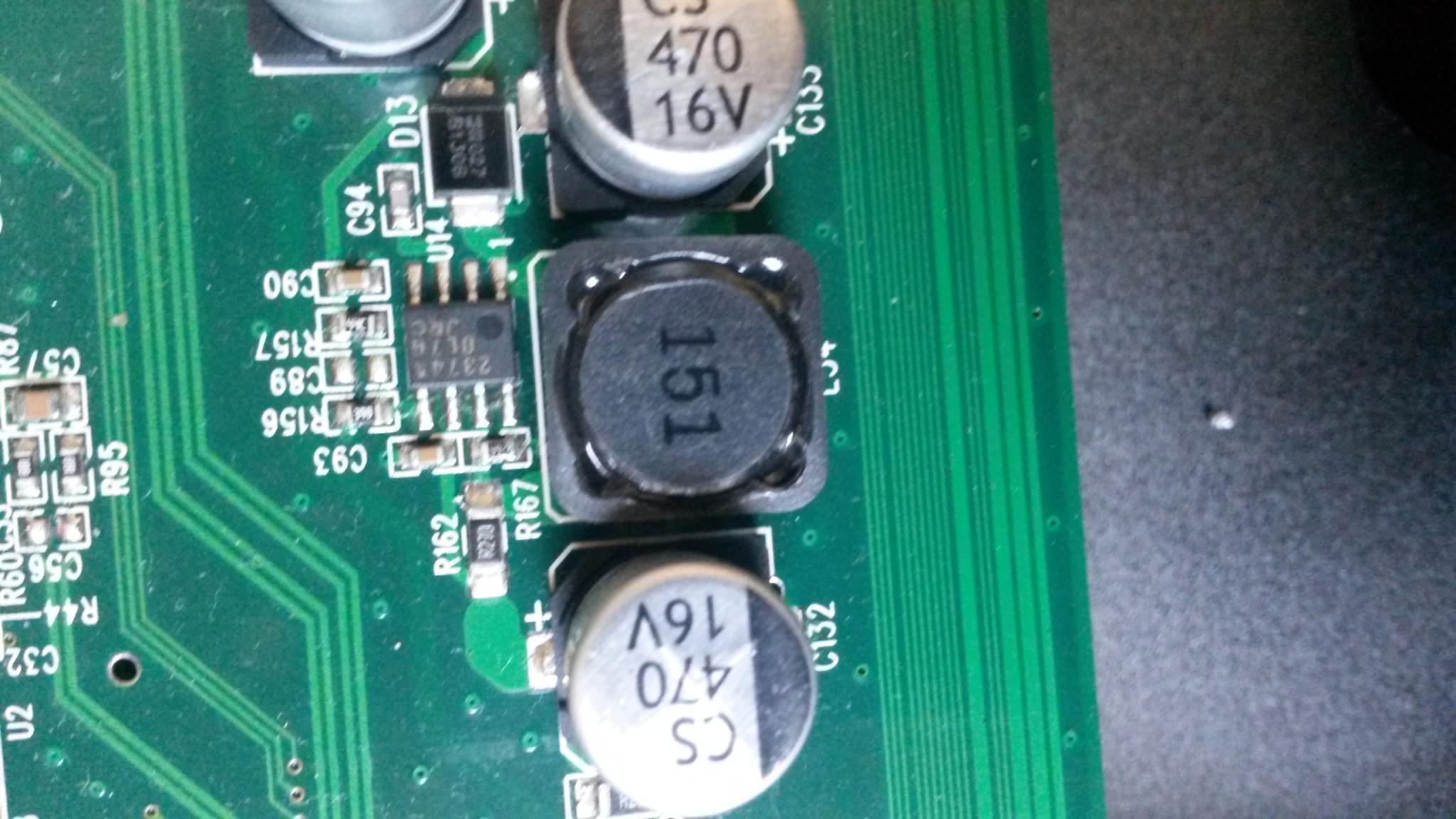

Boa Tarde Pessoal, gostaria de saber o nome dessa peça e se alguém sabe se ela costuma esquentar muito.
Valeeeu!

(A peça com 151 escrito)
(No slot dela, na placa, vem escrito L34)

[Shaman93]

"L" geralmente indica indutor. Dá uma olhada

[Gabriel E Costa]

8 minutos atrás, Shaman93 disse:

"L" geralmente indica indutor. Dá uma olhada

Salvou minha vida!!
Ele costuma esquentar??

[Shaman93]

A função dele é converter corrente em campo magnético, invariavelmente há perdas então esquentam sim. Pelo que vi aqui os mais frios tem temperatura especificada em 65 graus e alguns suportam até 200.

[Gabriel E Costa]

7 minutos atrás, Shaman93 disse:

A função dele é converter corrente em campo magnético, invariavelmente há perdas então esquentam sim. Pelo que vi aqui os mais frios tem temperatura especificada em 65 graus e alguns suportam até 200.

Ahhh Siim, muito obrigado, tava tentando achar um componente queimado na placa de som, mas tudo indica que é o processador que deu ruim



Valeeu Pela ajuda

[Renato.88]

Esses indutores pequenos não devem esquentar, o aquecimento dele é a consequência.

Tem outra coisa em curto ou com fuga fazendo ele esquentar.

[Gu1426]

O número "151" é a indutância dele, no caso 150uH

[Gabriel E Costa]

11 horas atrás, Mestre88 disse:

Esses indutores pequenos não devem esquentar, o aquecimento dele é a consequência.

Tem outra coisa em curto ou com fuga fazendo ele esquentar.

SHoow, vou dar uma caçada, teria algum palpite do que possa ser, algum componente que costuma estar ligado a ele??

[Renato.88]

1 hora atrás, Gabriel E Costa disse:

SHoow, vou dar uma caçada, teria algum palpite do que possa ser, algum componente que costuma estar ligado a ele??

Infelizmente não.

Não conheço o seu aparelho.

[Blumer Celta]

se esta é a placa do seu som mencionado no outro tópico, e você tem um multímetro de agulha,

marque a posição (a polaridade dele) daquele D13.

retire-o da placa, coloque o multímetro na posição de medir resistência.

e meça com a agulha nos dois polos... invertendo depois as agulhas...

em uma das posições a agulha deve deflexionar na outra não...

se deflexionar nas duas... está queimado

se não deflexionar em nenhuma... está aberto...



pode fazer o mesmo com os componentes do mesmo tipo...

(lembrando de soldar novamente na posição correta)...

e retire/solde com cuidado para não demorar muito com o ferro de solda e aquecer demais o componente.



na dúvida coloque no youtube como medir diodos...





[Gabriel E Costa]

1 hora atrás, BloodCeltics Lopes disse:

se esta é a placa do seu som mencionado no outro tópico



Essa é outra, aquela do outro tópico já eu mando uma foto lá.



1 hora atrás, BloodCeltics Lopes disse:

se deflexionar nas duas... está queimado

se não deflexionar em nenhuma... está aberto...



Já fiz esses testes, os Diodos estão bons. Tinha um que eu achava que estava ruim, porque na escala de semicondutor ele apitava nos dois polos, tirei ele da placa e ele estava OK, então descartei a possibilidade. Aproveitando a deixa, isso é normal?? Fiz o teste na placa, nos slots da trilha e eles apitavam quando eu colocava as ponteiras.



1 hora atrás, BloodCeltics Lopes disse:

se deflexionar

se não deflexionar



Deflexionar seria? (Iniciante nas terminologias rs)

[Ricardo S Ferreira]

Pode ser um capacitor cerâmico em curto.

Siga a linha da bobina e verifique os capacitores que vão à terra.

[Blumer Celta]

Em 24/01/2019 às 16:06, Gabriel E Costa disse:

Deflexionar seria? (Iniciante nas terminologias rs)

É só o fato da agulha mexer.
