TV panasonic tc-29z99l liga com tela vermelha com linhas horizontais

[emerson games]

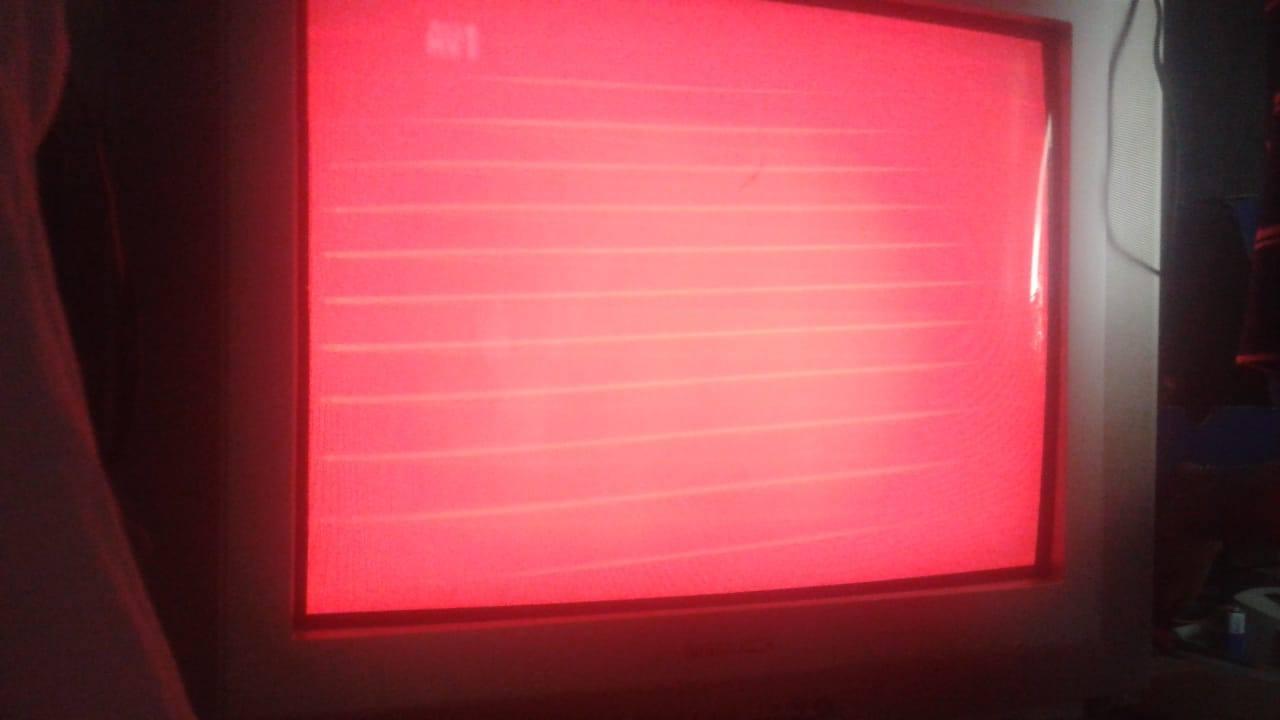

boa tarde colegas estou com esta tv panasonic tc-29z99l liga com tela vermelha com linhas horizontais

troquei o soquete fico no mesmo se alguem tiver alguma dica fico no aguardo

[Visitante]

Screen está alto!!!

regule até que as linhas desapareçam e confere a tensão do RGB.



verifique o capacitor de screen e meça as tensões dos cátodos de cada canhão.



ressolde o que puder nessa PCI do tubo e a principal.



[emerson games]

1 hora atrás, Marukosu A. disse:

Screen está alto!!!

regule até que as linhas desapareçam e confere a tensão do RGB.



verifique o capacitor de screen e meça as tensões dos cátodos de cada canhão.



ressolde o que puder nessa PCI do tubo e a principal.



boa tarde mesmo com screen fechado aparece esta imagem ai em cima

[Visitante]

Se ajustando o screen fica do jeito que está aí, eu não pensaria duas vezes em trocar esse flyback .



outra coisa, não podemos descartar um defeito no próprio tubo.



se ao menos a tensão do G2 baixasse daria pra prosseguirmos.

adicionado 2 minutos depois

Acrescentei um possível defeito no tubo em razão da ausência das outras cores.

adicionado 5 minutos depois

porventura não ajustastes o foco ao invés do screen?

[emerson games]

3 horas atrás, Marukosu A. disse:

Se ajustando o screen fica do jeito que está aí, eu não pensaria duas vezes em trocar esse flyback .



outra coisa, não podemos descartar um defeito no próprio tubo.



se ao menos a tensão do G2 baixasse daria pra prosseguirmos.

adicionado 2 minutos depois

Acrescentei um possível defeito no tubo em razão da ausência das outras cores.

adicionado 5 minutos depois

porventura não ajustastes o foco ao invés do screen?

boa noite pior que só tenho um tubo de uma tv philco 21 sera que da pra testa ou tem que ser um tubo de 29 mesmo

 ajuste é do screen mesmo ok

[Visitante]

7 minutos atrás, emerson games disse:

 ajuste é do screen mesmo ok

Se não é possível ajustar o screen, imagino que não compensa mexer.

O certo era substituir o fly primeiro, mas depois vem a questão do tubo.

Pode nem compensar.



10 minutos atrás, emerson games disse:

boa noite pior que só tenho um tubo de uma tv philco 21 sera que da pra testa ou tem que ser um tubo de 29 mesmo

Pode existir diferenças no chassis que poderão acarretar danos ao novo tubo ou a placa. Nao recomendo.



A TV é sua ou de cliente?



[emerson games]

12 horas atrás, Marukosu A. disse:

Se não é possível ajustar o screen, imagino que não compensa mexer.

O certo era substituir o fly primeiro, mas depois vem a questão do tubo.

Pode nem compensar.



Pode existir diferenças no chassis que poderão acarretar danos ao novo tubo ou a placa. Nao recomendo.



A TV é sua ou de cliente?



bom dia vou aguardar aparecer um tubo 29 pra teste aqui

então fico no aguardo mais algumas dicas dos colegas ai sobre este defeito

que eu possa estar verificando aqui ok

[BCP]

Qual as tensões que você tem nos catodos do tubo?

[emerson games]

20 horas atrás, BCP disse:

Qual as tensões que você tem nos catodos do tubo?

BOA TARDE BCP

TA ASSIM

no KB=130V NO KG=130V NO KR 0V

no R368 130V no R367 130V no R366 12V

[BCP]

@emerson games Você esta com o circuito RGB ruim!

O IC351(Placa do tubo), esta danificado ou seu tubo de imagem esta em curto.

[Goiano.sa]

Boa noite. quais as tensões do curcuito. ?  pinos 7, 8 e 9 do IC 351, e Compare as tensões do Q360 B-C-E com Q361 se quiser falar aqui bom também, não precis colocar outro tubo pra saber que é problema de tubo. O resistor que leva a tensão ao pino HR do soquete aquece?

Eu olhei nesse esquema abaixo é esse mesmo? e sim não achei R366

TC-29Z99L.pdf

[emerson games]

21 horas atrás, Goiano.sa disse:

Boa noite. quais as tensões do curcuito. ?  pinos 7, 8 e 9 do IC 351, e Compare as tensões do Q360 B-C-E com Q361 se quiser falar aqui bom também, não precis colocar outro tubo pra saber que é problema de tubo. O resistor que leva a tensão ao pino HR do soquete aquece?

Eu olhei nesse esquema abaixo é esse mesmo? e sim não achei R366

TC-29Z99L.pdf

bom dia os pinos do IC351 estão assim

p-7 150v p-8 150v p-9 55v no Q360=55v e no Q361=160v

[Goiano.sa]

4 horas atrás, emerson games disse:

bom dia os pinos do IC351 estão assim

p-7 150v p-8 150v p-9 55v no Q360=55v e no Q361=160v

Preencha as tensões na foto que estou enviando abaixo e poste para nós.

[emerson games]

4 horas atrás, Goiano.sa disse:

Preencha as tensões na foto que estou enviando abaixo e poste para nós.

boa tarde não sei como fazer isso ai de por numero na foto na foto mais no r367 130v

no C-371 130v R-363 ov  Q360 B-55v no C- 0v no E-55v

e no  Q361 B-130v no C-0v E-150v

4 horas atrás, Goiano.sa disse:

Preencha as tensões na foto que estou enviando abaixo e poste para nós.





[emerson games]

Em 13/02/2019 às 20:50, BCP disse:

@emerson games Você esta com o circuito RGB ruim!

O IC351(Placa do tubo), esta danificado ou seu tubo de imagem esta em curto.

boa noite nos pinos do IC351 estão assim

p-7 150v p-8 150v p-9 55v

no  Q361 B-130v no C-0v E-150v no Q360 B-55v no C- 0v no E-55v que você me diz BCP

[Goiano.sa]

Em 14/02/2019 às 19:49, emerson games disse:

boa noite nos pinos do IC351 estão assim

p-7 150v p-8 150v p-9 55v

no  Q361 B-130v no C-0v E-150v no Q360 B-55v no C- 0v no E-55v que você me diz BCP

Emersom há algo errado no Q361 você diz na base ter 130V, mas perceba que essa trilha é o mesmo pino 8 do IC351 onde você afirma ter 150V.

Perceba que essa tensão vem do ci pino 8, e não ao contrário é impossível sair 150V do tubo....
Pelo que me informou ainda não dar pra definir se é tubo, pois faltou a tensão de um lado de R365. Eu naõ acho ser tubo,

Me informe a tensão dos pinos 1,  2, e 3 do ic351 -- Desculpe a demora a bancada aqui tá lotada, só agora verifiquei os e-mails. OK

Abraços

[emerson games]

19 horas atrás, Goiano.sa disse:

Emersom há algo errado no Q361 você diz na base ter 130V, mas perceba que essa trilha é o mesmo pino 8 do IC351 onde você afirma ter 150V.

Perceba que essa tensão vem do ci pino 8, e não ao contrário é impossível sair 150V do tubo....
Pelo que me informou ainda não dar pra definir se é tubo, pois faltou a tensão de um lado de R365. Eu naõ acho ser tubo,

Me informe a tensão dos pinos 1,  2, e 3 do ic351 -- Desculpe a demora a bancada aqui tá lotada, só agora verifiquei os e-mails. OK

Abraços

boa tarde colegas seguinte medi com calma aqui estão assim

nada de tensão no R365=0v e no ic351 p1 3v p2 3v e p3 3v p7150v p8 130v p9 55v

e no Q361=B130v E125v C=0v

[emerson games]

Em 13/02/2019 às 20:50, BCP disse:

@emerson games Você esta com o circuito RGB ruim!

O IC351(Placa do tubo), esta danificado ou seu tubo de imagem esta em curto.

boa tarde BCP seguinte estou com este pepino aqui ainda medi com calma aqui as tesões estão assim

nada de tensão no R365=0v e no ic351 p1 3v p2 3v e p3 3v p7150v p8 130v p9 55v

e no Q361=B130v E125v C=0v que você diz

[BCP]

@emerson games Remova a placa do tubo e refaça as medições, se for o tubo que esta em curto as tensões normalizarão...

[Luan Costha]

Isso ai ta mais pra tubo mesmo,pode testar em um tubo de 20 21,com a luz apagada,na valvula do tubo você vai que um dos filamentos vai estar com brilho mais forte,ou também se tiver uma boa lupa.

Veja nesse video os erros de polarizacão do tubo.

[emerson games]

Em 05/03/2019 às 20:01, BCP disse:

@emerson games Remova a placa do tubo e refaça as medições, se for o tubo que esta em curto as tensões normalizarão...

boa tarde testei em outro tubo ela não da partida só fica batendo relé

se tiro o cabo da defletora ela acende o led normal e da partida se coloco fica só batendo relé

e no tubo dela liga normal mais com a imagem rosa que estranho ja testei em 2 tubo e não deu partida só

no dela

[Luan Costha]

você não fez as ligações dos fios do yoke errados não ?

[emerson games]

11 horas atrás, Dr.Luan vintage 1986 disse:

você não fez as ligações dos fios do yoke errados não ?

bom dia acredito que não até porque são as mesmas cores até inverti pra ver se resolvia mais nada

[Luan Costha]

Mas os tubos que você colocou estão bons ?

[Visitante]

19 horas atrás, emerson games disse:

boa tarde testei em outro tubo ela não da partida só fica batendo relé

se tiro o cabo da defletora ela acende o led normal e da partida se coloco fica só batendo relé

e no tubo dela liga normal mais com a imagem rosa que estranho ja testei em 2 tubo e não deu partida só

no dela

Testou a resistência das unidades defletoras?

Pode estar em curto!
