Cooler com 5 fios identificação de cor

Posts recomendados

Meu cooler tem 5 fios podem me dizer o que cada cor faz?

Azul,laranja, preto,amarelo e vermelho coloquei na ordem

É do note lenovo t430 e qro adaptar pra um cooler de 4 pin

Compartilhar este post


Link para o post
Compartilhar em outros sites

O botão pesquisa sempre ajuda



o 5 fio deve ser algum outro sensor.



Compartilhar este post


Link para o post
Compartilhar em outros sites
4 minutos atrás, ilkyest disse:

O botão pesquisa sempre ajuda



o 5 fio deve ser algum outro sensor.



Esse post q você citou n fala de cooler cm 5 fios e nem da cor laranja sabixão

  • Curtir 1

Compartilhar este post


Link para o post
Compartilhar em outros sites

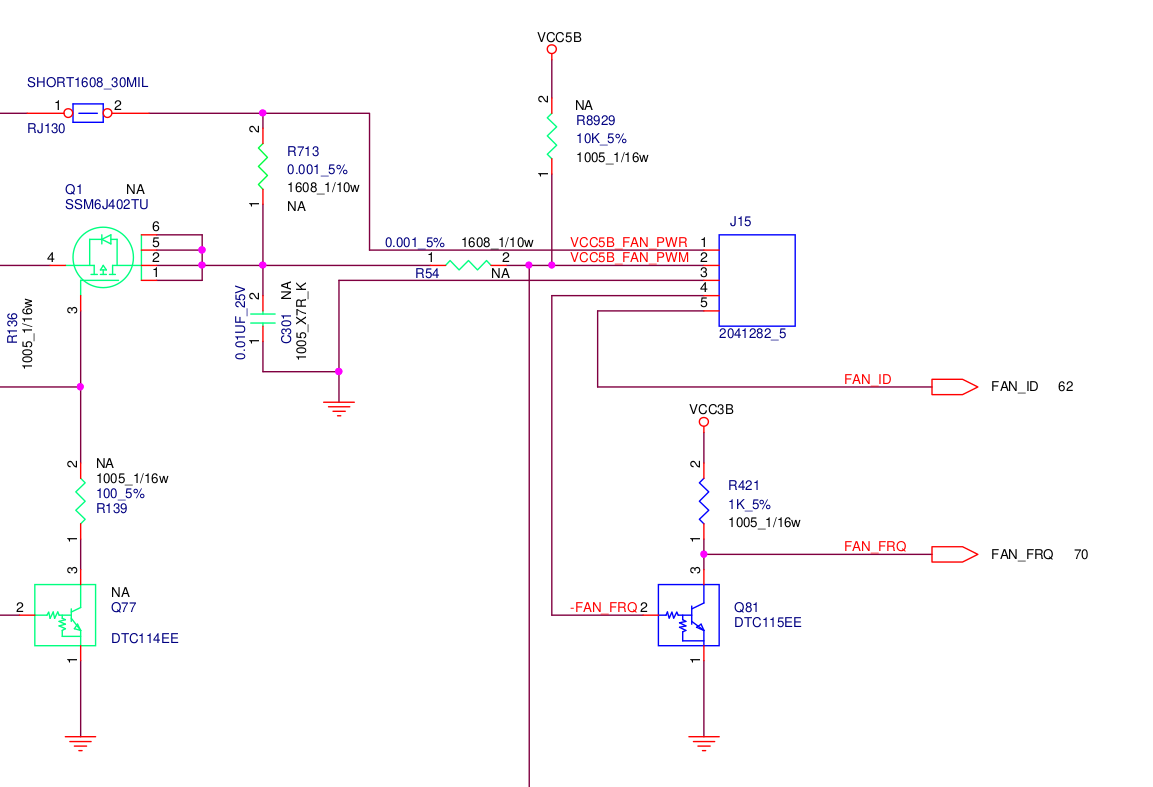

Não sei dizer quanto as cores porque tem que comparar com o que você tem aí mas olhando o conector da mesma forma como mostra no esquema o primeiro pino de cima é VCC (5 volts), o segundo parece ser o ajuste de rotação, o terceiro é terra (ground), quarto pino é o sensor de rotação, o último pino é um sensor que vai lá pra ponte norte, não sei bem explicar o funcionamento dele.


Compartilhar este post


Link para o post
Compartilhar em outros sites

@Jucaskg  obrigado pelo sabichão, mas.. não sou....Mas montei, já, alguns notes e PC



  • fan de dois pinos... positivo e negativo.
  • Tres pinos, é um de 2 com sensor (eu disse sensor) de rotação. Os que controlam rotação, com 3 pinos, ou é feito pela mobo, ou tem uma pecinha do tamanho de uma ervilha, chamado NTC, bem perto da ventoinha.
  • quatro pinos - é um de 3 pinos, mais o controle de pwm
  • 5 pinos, um de 4 pinos mais um sensor, conforme eu disse acima....



Agora, complementando ao que o colega falou... vamos lá então



5VCC é 5Volts CC - Continuous current, ou corrente contínua, mesma coisa que 5V DC








Por algum motivo, no teu equipamento tem um identificador de ventilador. Quem pode te responder é a "dona da marca" do equipamento. Nunca vi fan de 5 volts, com sensor de identificação. Só tinha visto, até então, com 4 pinos.

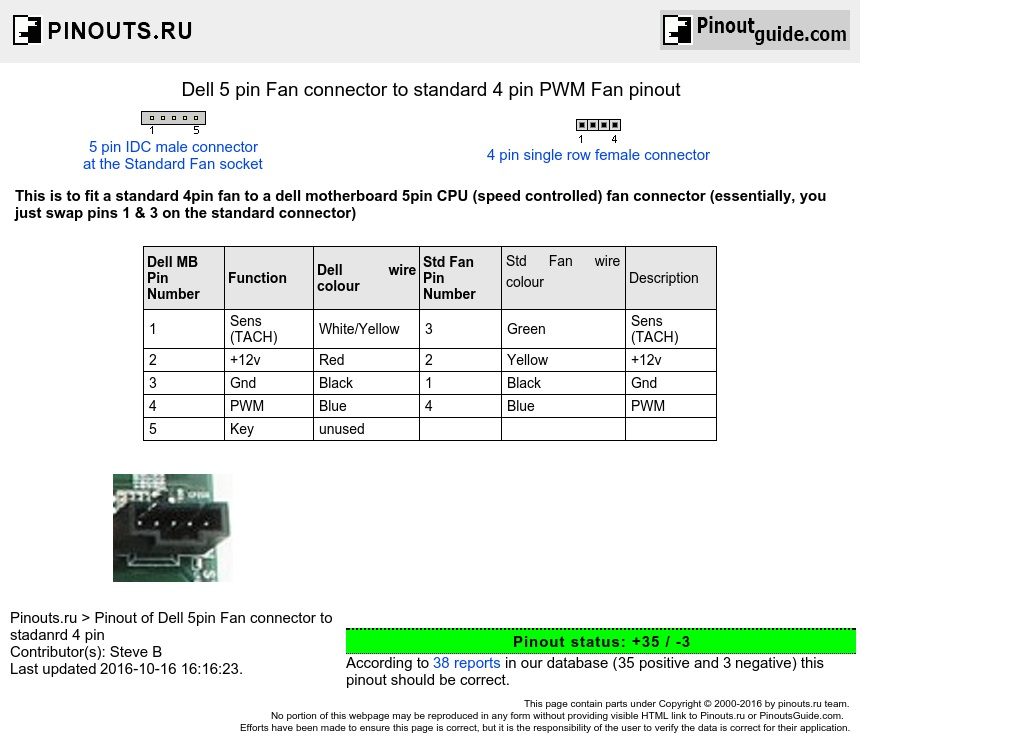

Pode ser, ainda, que não esteja conectado o 5º pino. A placa-mãe está preparada, mas o fan não possua. Exemplos:







Veja no manual da placa-mãe, se tem os "pin-outs" que é o nome em inglês para identificação dos pinos. Mas, no caso, entendo que o que o Daniel Lee postou seja o teu caso... e o identificador de fan, por algum motivo, existe nesse tipo de ventilador. Talvez para garantir que não seja colocado outro, enfim.



Compartilhar este post


Link para o post
Compartilhar em outros sites
