Arduino Acionamento com Arduino com motor e LCD

Posts recomendados





Olá sou novo por aqui, estou com um problema em um código do Arduino algum pode ajudar ?

É um contador com lcd e 2 motores cc, montei o código e o esquema eletrônico, o código não esta dando erro quando simulo, estou utilizando o tinkercad para isso, mas quando aciono botão 2 para ativar os motores os mesmos não ligam, e se tiro um resistor deste botão os motores ligam direto sem parar. OBS: resistor de 10 ohm

Botão 1 utilizado para efetuar a contagem no display simulando um contato seco (microchave)

segue código.

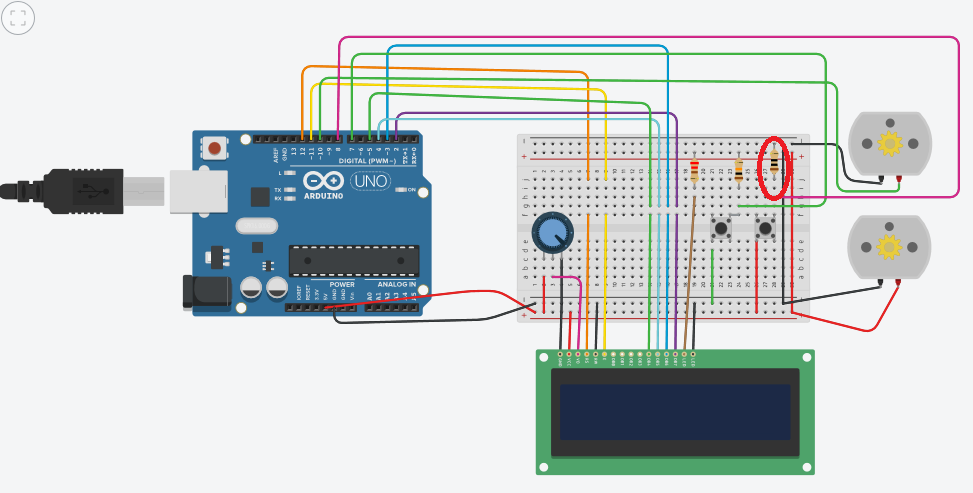

O resistor em questão esta em destaque na imagem














//Projeto: Contador de Peças Utilizando Sensor Indutivo e Arduino

//Autor Baú da Eletrônica (www.baudaeletronica.com.br)

#include <LiquidCrystal.h>


LiquidCrystal lcd(12, 11, 5, 4, 3, 2);

int sinal=7;
int sensor;
int i = 0;
int conta=0;

void setup() {

lcd.begin(16, 2);
pinMode (sinal,INPUT);
  pinMode(8, INPUT);
  pinMode(10, OUTPUT);
  pinMode(6, OUTPUT);


}

void loop() {

  if (digitalRead(8) == HIGH) {
    digitalWrite(10, HIGH);
    delay(3000); // Wait for 1000 millisecond(s)
    digitalWrite(6, HIGH);
  } else {
    digitalWrite(10, LOW);
    digitalWrite(6, LOW);
}
lcd.setCursor(0,0);
lcd.print("CONTADOR DO BAU");
lcd.setCursor(0, 1);
lcd.print("PECA:");
lcd.setCursor(6, 1);
lcd.print(i);

sensor = digitalRead(sinal);

while (sensor == HIGH)
{
sensor = digitalRead(sinal);
}


while (sensor == LOW)
{
sensor = digitalRead(sinal);
}

i++;
}






Compartilhar este post


Link para o post
Compartilhar em outros sites

O motor será de 5vcc, e na simulação funciona se eu retirar o resistor do botão 2

O resistor no botão 2 funciona da seguinte forma: naturalmente como ele esta ligado no negativo o arduino interpreta que não é para fazer nada, quando aciono o botão que esta ligado no positivo o arduina identifica 5v mandando acionar os motores.

porém não esta fucionando e quando tiro o resistor  e fica 5v direto os motores acionam.

Que não entendo é que quando aciono o botão para ligar o motor ele não ligam.

adicionado 2 minutos depois

neste circuito que menciona acima o motor liga direto, eu preciso controlar isso através de um botão.

Compartilhar este post


Link para o post
Compartilhar em outros sites
3 horas atrás, marcos stro disse:

neste circuito que menciona acima o motor liga direto, eu preciso controlar isso através de um botão

A ideia não é te dar a solução completa pro seu problema e sim te apontar sua direção.



Suas conexões estão sinistras. 1 motor está direto na alimentação e deve rodar direto mesmo. O outro parece estar direto no pino do arduino e caso este esteja no pino do mc, claro que na prática não deve funcionar. Também parece que não vejo pullup no botão de entrada a não ser que já tenha no arduino. O pullup é pra garantir o nível alto na entrada do mc.  E se aquele resistor de 10R era pra ser o pullup, está perturbador e fora do contexto.



A conexão dos botões também está sinistra. Não consigo identificar onde e como estão ligados. Ou seja bem confuso. Melhor você trabalhar com esquemas e não com montagem simulada. Melhor ainda: faça sua montagem simulada coerente com um esquema correto. Resumindo...

7 horas atrás, Isadora Ferraz disse:



Compartilhar este post


Link para o post
Compartilhar em outros sites

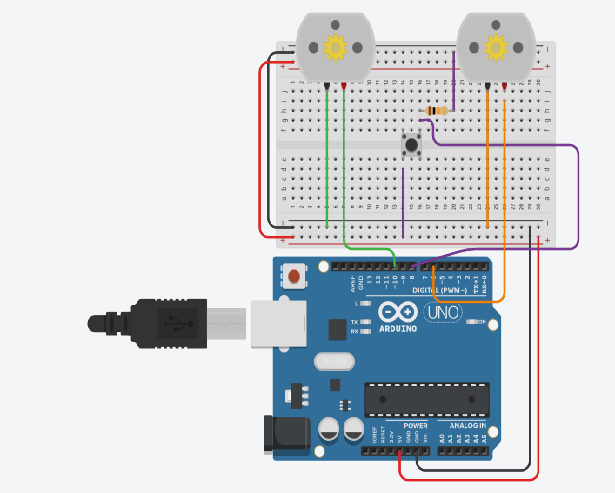

O circuito do motor realmente esta direto é que esqueci de mudar, mas ao separar o circuito dos motores do lcd ambos funcionam corretamente, ou seja ao apertar o botão o 1º motor aciona após isso conta um tempo e aciona o segundo.

o problema esta na união dos codigos

void setup()
{
  pinMode(8, INPUT);
  pinMode(10, OUTPUT);
  pinMode(6, OUTPUT);
}

void loop()
{
  if (digitalRead(8) == HIGH) {
    digitalWrite(10, HIGH);
    delay(1000); // Wait for 1000 millisecond(s)
    digitalWrite(6, HIGH);
  } else {
    digitalWrite(10, LOW);
    digitalWrite(6, LOW);
  }
}

Compartilhar este post


Link para o post
Compartilhar em outros sites

Melhorou 1 pouco mas ainda não é esquema. Parece que você está a usar pulldown de 10K. Talvez o mc não se sinta a vontade com ele. Tente inverter pra pullup com botão pro gnd. Se este simulador for quase fiel, deve estar tendo problema com a corrente nos motores. Tente colocar um led + 1K pra ver.

Peço a gentileza de não montar desse jeito na real.

Compartilhar este post


Link para o post
Compartilhar em outros sites
