Fonte dupla com único trafo com center tap

Posts recomendados

Boa noite pessoal,



É o seguinte, estou montando uma fonte de bancada ajustável, tenho um trafo de 15+15 x 10A, estava pensando se existe uma possibilidade de montar uma fonte assimétrica usando este trafo, "dividindo" a saída deste trafo em duas fontes, de maneira que eu possa liga-las em série ou paralelo, conforme a minha necessidade de ter maior corrente ou maior tensão. Segue o que havia pensando em fazer:


Será que eu consigo ligar as duas pontes em série ou paralelo? Ou eu iria fechar curto no secundário?

Compartilhar este post


Link para o post
Compartilhar em outros sites

Pra fazer isso não precisa de duas pontes, basta apenas uma ligada nos extremos do transformador.

  • Curtir 3

Compartilhar este post


Link para o post
Compartilhar em outros sites
2 horas atrás, Renato.88 disse:

Pra fazer isso não precisa de duas pontes, basta apenas uma ligada nos extremos do transformador.

@Johnny Teles , a ligação é simples. Coloque as entradas ~ nas extremidades do transformador, o + é o V+, o - é o V- e o center tape é o GND.. Isso reduzirá as perdas dos diodos pela metade.

Boa sorte no seu projeto.

adicionado 3 minutos depois

Sobre a ligação paralelo esquece. Isso só seria possível se tivesse 2 secundários isolados entre si.

Compartilhar este post


Link para o post
Compartilhar em outros sites

@Sérgio Lembo pelo que eu entendi, ele não quer que a fonte seja simétrica.

Também dá pra usar de outro jeito, o menos da ponte é o GND, no center tap vamos encontrar algo próximo de 20V/10A e no positivo teremos 40V/5A.



Dá pra usar as duas tensões, eu já fiz o mesmo com um trafo de 9+9V. Uso os 9 e os 18V.

Compartilhar este post


Link para o post
Compartilhar em outros sites

@Renato.88 , leia de novo a pretensão dele:

4 horas atrás, Johnny Teles disse:

"dividindo" a saída deste trafo em duas fontes, de maneira que eu possa liga-las em série ou paralelo,



Compartilhar este post


Link para o post
Compartilhar em outros sites

No fim é a mesma coisa, veja:


Entre 20V e GND estamos usando os dois enrolamentos em paralelo.

E ao pegar 40V e GND temos os enrolamentos em série, nesse caso a capacidade de corrente diminui pela metade.



(Os capacitores de 1000uF são só exemplos, óbvio que deve ser bem mais)



Compartilhar este post


Link para o post
Compartilhar em outros sites

@Renato.88 , a ligação já é naturalmente série. Leia de novo a pretensão: em série ou paralelo.

  • Curtir 1

Compartilhar este post


Link para o post
Compartilhar em outros sites
3 minutos atrás, Sérgio Lembo disse:

a ligação já é naturalmente série. Leia de novo a pretensão: em série ou paralelo.

Em paralelo sem os diodos não dá, só se fosse assim como você disse antes:


Teria que mexer no trafo, mas não vejo vantagem.

Do jeito que eu mencionei acima se tem o mesmo resultado sem alterar o trafo.

E ainda é possível usar as duas tensões ao mesmo tempo.

  • Curtir 1

Compartilhar este post


Link para o post
Compartilhar em outros sites

Acompanhe a corrente se em série...


[fio de baixo trafo][cobrinha esquerda de baixo][+de baixo](contato)[-de cima][cobrinha direita de cima][centertape]

É impressão minha ou vai dar um baita curto?... Poizé... Desligue logo o desenho!!

  • Curtir 1
  • Haha 1

Compartilhar este post


Link para o post
Compartilhar em outros sites

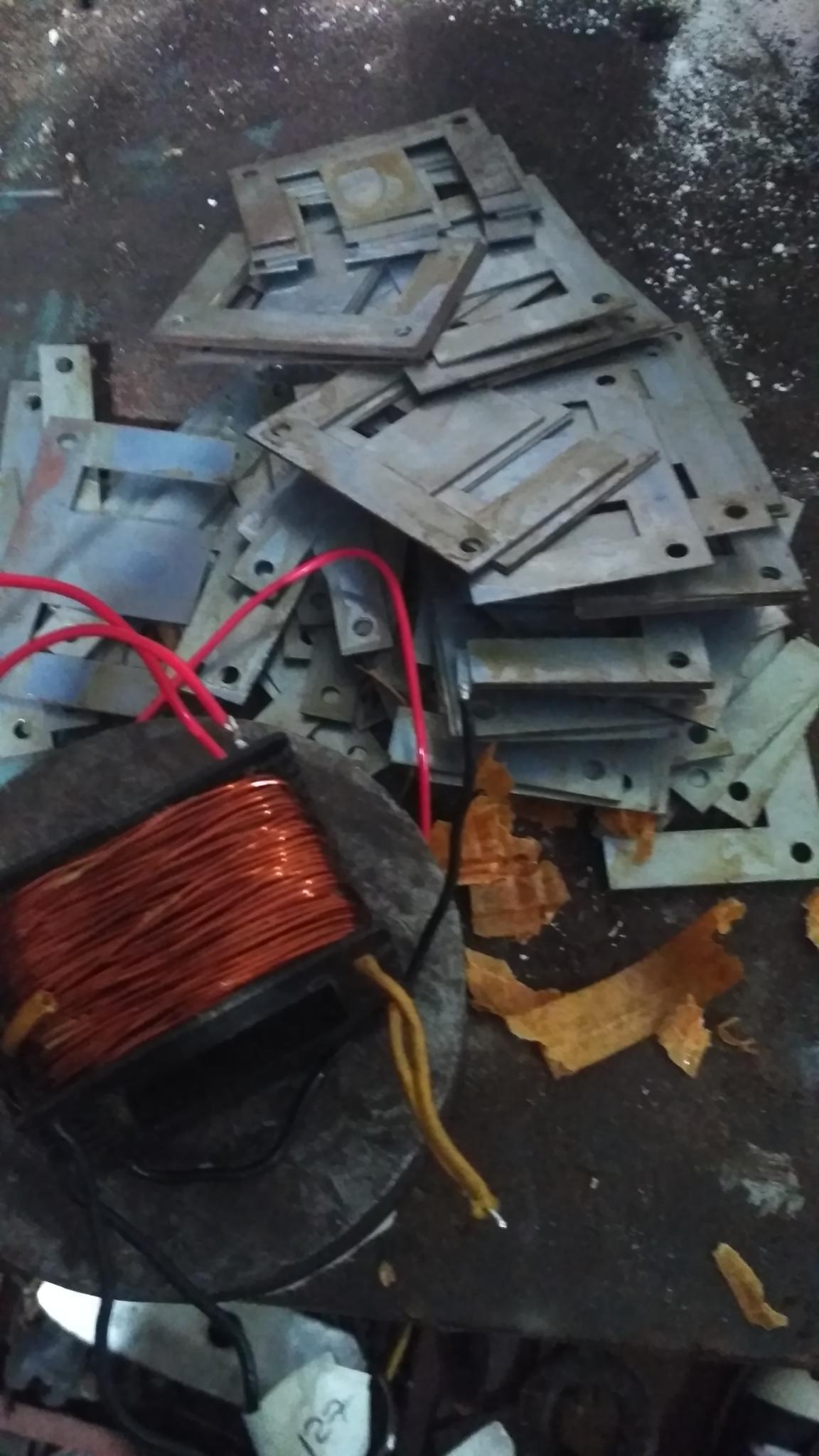

Obrigado pelas respostas pessoal, pelo que entendi não iria dar certo, pois queria duas fontes independentes, então resolvi desmontar o trafo e separar os secundários, tive que desenrolar metade do secundário, dali eu cortei a bobina e puxei uma pontinha pra fora.



Minha dúvida é se há diferença o sentido que fiz o enrolamento e se eu deveria ter isolado os dois com fita. Eu ainda não fechei o trafo porque vou usar fita kapton mas estou sem...



  • Curtir 1

Compartilhar este post


Link para o post
Compartilhar em outros sites

Aí sim. Não faz diferença o sentido e não precisava isolar com fita (mas eu isolaria só de scng.. e também tentaria enrolar certin bunitin...). Se você prometer que não vai encostar os fio na chapa E, eu deixo você remontar sem a tal fita.



  • Curtir 2

Compartilhar este post


Link para o post
Compartilhar em outros sites

Obrigado pela resposta @Isadora Ferraz, infelizmente não consegui deixar o enrolamento muito bonitinho, pois o fio esmaltado por ser grosso ficou no formato que estava e eu não quis ficar mexendo muito para não quebra-lo, além disso o enrolamento debaixo também já não estava muito bonito, então o de cima meio que fica o mesmo formato do de baixo.

  • Curtir 3
