Circuito dimmer 8 velocidade de liquidificador

[Jaime Francisco da Silva]

Preciso de uma ajudinha...

Seguinte, eu usei um seletor de velocidade de um liquidificador como controlador de um aquecedor de água (rabo quente).

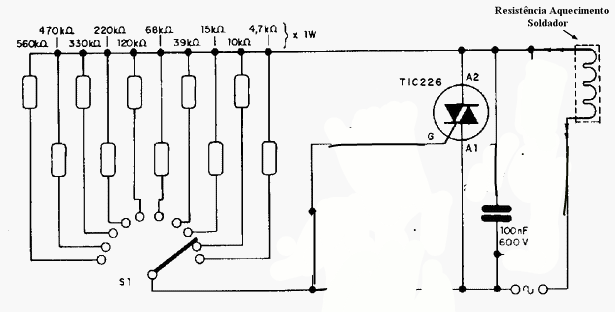

É um circuito simples semelhante o da foto, só que usa um Triac BT 134



O problema é que depois de um tempo curto de uso ele dispara como se estivesse no máximo e mesmo que mude a chave pra off o circuito não desliga



O que pode ser ?

Ou mudar ?

[Renato.88]

33 minutos atrás, Jaime Francisco da Silva disse:

O que pode ser ?

Ou mudar ?

O triac precisa de pulsos bem curtos pra manter o funcionamento estável.

Faça um dimmer comum com diac e capacitor de poliéster.

[ederlap]

O que pode estar acontecendo e que o triac não esta aguentando a corrente da resistência do aquecedor, esta superaquecendo. Dimmers para aquecedores requerem triacs de alta potencia. eu desmontei do meu chuveiro por curiosidade e o triac e fixo em uma luva de aluninio por onde a água fria passa antes de entrar o chuveiro para ele não superaquecer. acho que este triac não aguenta o tranco rsrsrs

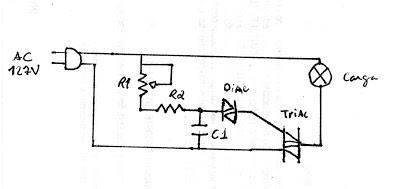

veja este esquema:



1 Triac TIC226D;

1 Diac DB3;

1 Potenciômetro 100K ("R1");

1 Resistor 100K, 1W ("R2");

1 Capacitor de poliester metalizado 220nF, 250V ("C1")



Você pode adaptar o circuito colocando o seletor no lugar do potenciômentro.



[Jaime Francisco da Silva]

@ederlap é o aquecedor consome 750w...fazendo cálculos ele está bem próximo do limite do Triac...





Vou trocar o TRIAC e colocar um diac+ resistência no GATE



Obrigado por enquanto.

[Renato.88]

36 minutos atrás, Jaime Francisco da Silva disse:

Vou trocar o TRIAC e colocar um diac+ resistência no GATE



Não esqueçe do capacitor.

[MOR_AL]

46 minutos atrás, ederlap disse:

...eu desmontei do meu chuveiro por curiosidade e o triac e fixo em uma luva de aluninio por onde a água fria passa antes de entrar o chuveiro para ele não superaquecer. acho que este triac não aguenta o tranco rsrsrs

veja este esquema:



1 Triac TIC226D;

...



Eu tenho um semelhante, de chuveiro. Como aqui a tensão são 127Vca, o triac deve suportar pelo menos 45Arms.

Esse que você informou suporta até 8Arms. Ele certamente queimaria.

Você tem condições de verificar qual é o código de seu triac e qual é a tensão de sua rede?

Grato.

MOR_AL



[ederlap]

@MOR A tensão em casa é de 127v, A respeito do tric  do chuveiro na época não me atentei em ver sua numeração, o chuveiro estava com problemas então desmontei pra ver como era o circuito. mas como você disse o aquecedor é de 750W, não será necessário um tric muito potente.
