Alguém tem esquema do radio mondial BX-10 sem som no fm

[cocheiro_do_dracula]

to com esse radio mondial BX-10 e sem esquema da placa

ele tava funcionando sem som ao abrir tinha um eletrolitico estourado com restos dele por toda a placa, limpei depois troquei transistor NEC B772 por NEC B744, ci amplificadora YD8227 coloquei igual e alguns eletroliticos, voltou a ter som normal no usb, no toca cd, na estação ipod, no fone de ouvio e auxiliar, no radio fm não tem som chiado nada, ele procura e memoriza as estações normais.





[jose luis dos santos]

agora, cocheiro_do_dracula disse:

to com esse radio mondial BX-10 e sem esquema da placa

ele tava funcionando sem som ao abrir tinha um eletrolitico estourado com restos dele por toda a placa, limpei depois troquei transistor NEC B772 por NEC B744, ci amplificadora YD8227 coloquei igual e alguns eletroliticos, voltou a ter som normal no usb, no toca cd, na estação ipod, no fone de ouvio e auxiliar, no radio fm não tem som chiado nada, ele procura e memoriza as estações normais.







adicionado 2 minutos depois

você trocou os capacitores que fazem parte do fm? as vezes pode ser?

[cocheiro_do_dracula]

não sei qual é, troquei o estourado e esses em circulo de 1 de 2200mf/25v, 4 de 470mf/25v, 1 de 1000mf/25v.





[jose luis dos santos]

agora, cocheiro_do_dracula disse:

não sei qual é, troquei o estourado e esses em circulo de 1 de 2200mf/25v, 4 de 470mf/25v, 1 de 1000mf/25v.







adicionado 5 minutos depois

de uma olha nesse capacitores que eu destaquei. eu vi um vídeo na internet com o mesmo problema só que; a estação de rádio não era digital era analógica. não custa tentar. outra dica entre no Google e procure no site PT eletrônica ali eles tem vario tipos de manuel e circuito elétrico. você acha no mercado livre tambem só que você tem que comprar.

[cocheiro_do_dracula]

beleza eles parecem normais mas vou dar uma olhada neles e no site.

obrigado pela ajuda







[BCP]

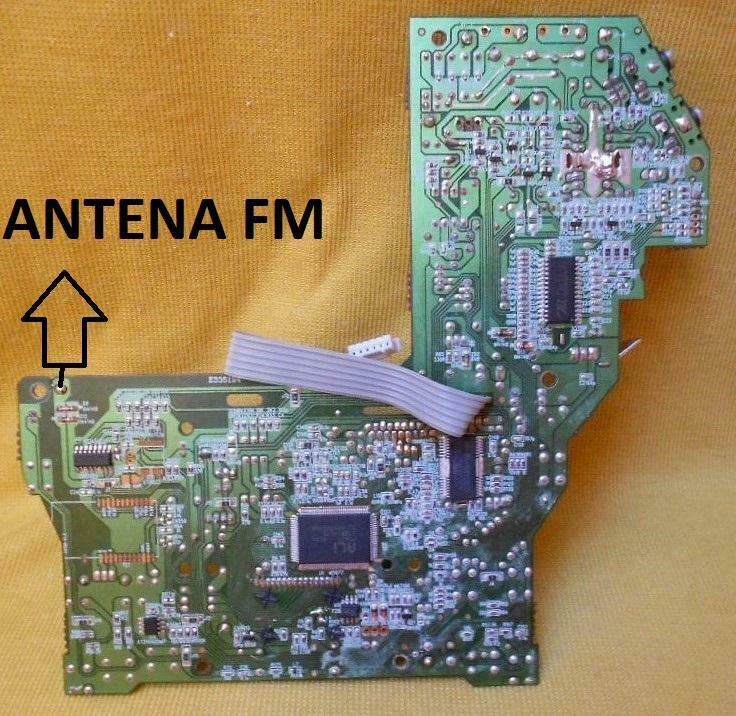

É muito provável que o CI receptor do FM tenha queimado, ele é o CI SMD que indiquei em vermelho na foto sua abaixo...



Verifique se chega alimentação nele, teste os resistores SMD e diodos em torno dele, se tudo estiver normal, ele estará queimado.

[cocheiro_do_dracula]

os eletrokiticos estão normais medi capacitancia dentro dos 10% normais.

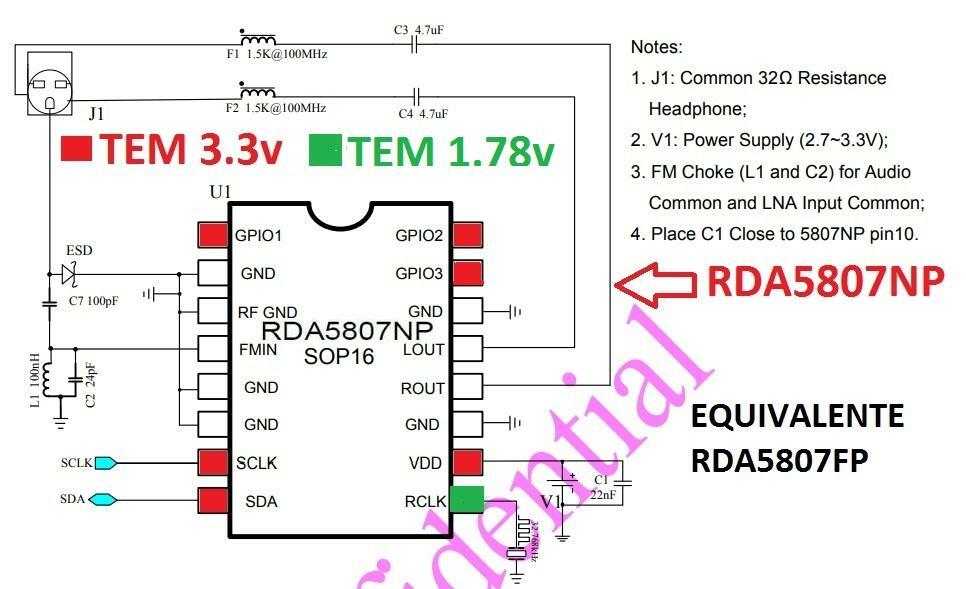

sim, ta chegando 3.3v no pino 1 e outros tres demais ta zero, c.i RDA5807





[BCP]

O jeito é trocar ele...

[cocheiro_do_dracula]

medi os pinos da c.i deu 1.78v no RCLK, se tirar a c.i de frequencia não tem um pino na placa q possa testar com chave de fenda pra ver se sai som do fm ou é loucura?



[BCP]

Encostar em um dos pinos para ver se sai som, não tem nenhum, mas você pode encostar ou aplicar algum som nos pinos de saída dele que são os LOUT e o ROUT, se aparecer o som na saída (ou ronco caso encoste a ponta de uma chave relojoeiro), significa que todo o resto do aparelho esta OK e só esse CI é que não esta soltando o som da FM sintonizada...

[cocheiro_do_dracula]

entendi, obrigado pela ajuda.

[cocheiro_do_dracula]

troquei a c.i era ela mesmo, valeu pela ajuda BCP.

[BCP]

Beleza! Que bom que era só ele mesmo!

Obrigado pelo retorno...
