Circuito CI555 TEMPORIZADO regulado

[Andre Damito]

Bom dia, gostaria de uma ajuda, queria criar um circuíto com um ci555, sendo que queria regular com um   potenciômetro para regular o t1 e outo potenciômetro para regular o  t2 , no caso fazendo com que nenhum interferisse o tempo do  outro. Desde ja obrigado.

[Renato.88]

Eu fiz um desses:

Os resistores R1 e R2 você pode substituir por potenciômetros de 1Mohm em série com um resistor de 1k, assim terá uma ampla faixa de tempo.

O capacitor C1 também pode ser alterado até para 1000uF caso queira um tempo maior.

[.if]

Alternativa com mc com ad

#define saida RB0 //p.ex.
#define T_OFF 0 //canal do ad onde está o pot de tempo nível baixo
#define T_ON 1 //canal do ad  onde está o pot de tempo nível alto

void delay(unsigned int d)
{
while (d--);
}

for(;;)
{
t=adcread(T_OFF);
saida=0;
delay(t);
t=adcread(T_ON);
saida=1;
delay(t);
}

Só me deu vontade exercitar e registrar... Nem perca tempo dizendo que não entende de programação, não ajudei você em nada e afins. A ideia por trás da ideia é algo como transcender no tempo, ideias e pessoas...

[Andre Damito]

@Renato.88 Renato muito obrigado pela ajuda, so me fala uma coisa, no lugar do led tem como estar substituindo por um rele? obrigado

[devair1010]

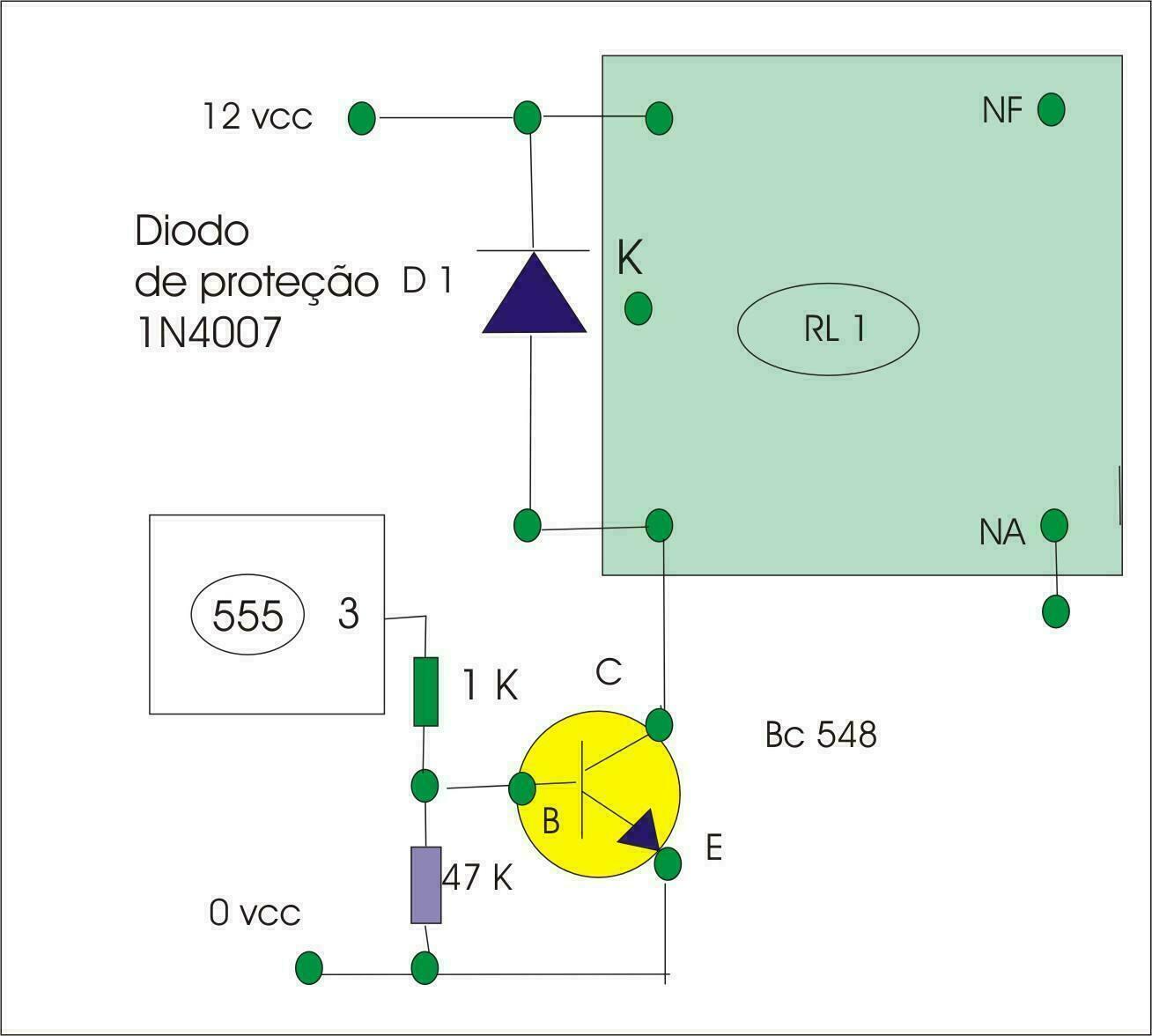

@Andre Damito     tem sim , coloque um transistor com a base ligada na saída , pino 3 , do 555 e a bobina do relê  , que tenha 25 Ohms de resistência , ligada um lado no positivo e o outro lado ligado no coletor do transistor bc 548 , e o emissor ligado no negativo , e também um resistor de 47 kilo Ohms ligando a base no negativo , assim quando a saída do 555 estiver alta o relê fechará o contato NA .

[Visitante]

Curiosidade, quase ninguém olha o manual do componente, mas....



O 555 além de versátil é bastante robusto, na real você nem precisaria usar um transistor externo, é possível usar o interno. Afinal se prestar a atenção a capacidade de corrente no pino 3 é de até 200mA, um rele consome bem menos do que isso.



http://www.ti.com/lit/ds/symlink/lm555.pdf



[.if]

off...

14 horas atrás, devair1010 disse:

25 homs

Isso machucou meu ouvido esquerdo

14 horas atrás, devair1010 disse:

47 kilo homs

este, meu direito ... o qual uso o direito de tentar te corrigir...no post 2849 tenta ohm



58 minutos atrás, [Daniel] disse:

um rele consome bem menos do que isso.

um de 5v um pouco + do que bem -
