Como identificar se um circuito é AC ou DC ?

[GreatField]

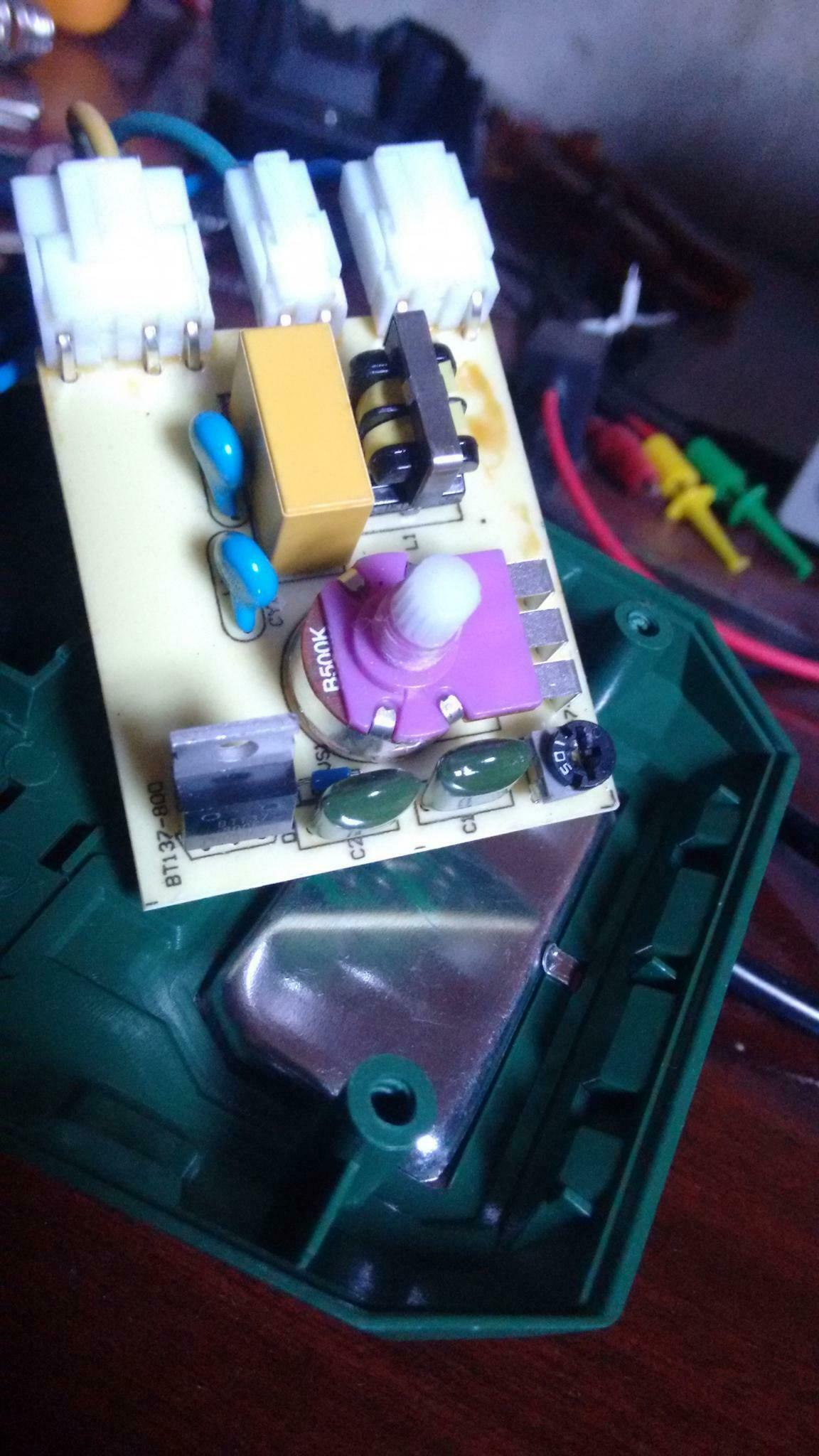

Veja a imagem abaixo:











Esse circuito da imagem por não ter diodos é AC ?

[.if]

Parece um dimmer. Aquilo é um triac que prefere ac

[Renato.88]

Em 10/08/2019 às 16:30, GreatField disse:

Esse circuito da imagem por não ter diodos é AC ?

Essa de não ter diodos não é um quesito pra saber se é AC ou DC.

A resposta da pergunta fica mais fácil de responder se dizer de onde tirou o tal circuito.



Mas realmente,pela aparência eu também concordo que é um dimmer, então é AC mesmo.

[GreatField]

30 minutos atrás, Renato.88 disse:

Essa de não ter diodos não é um quesito pra saber se é AC ou DC.

A resposta da pergunta fica mais fácil de responder se dizer de onde tirou o tal circuito.



Mas realmente,pela aparência eu também concordo que é um dimmer, então é AC mesmo.



É de uma estação de solda Parkside PLS 48 D2



[Renato.88]

Em 10/08/2019 às 19:27, GreatField disse:

É de uma estação de solda Parkside PLS 48 D2

Certo. Então é um tipo de dimmer mesmo.



Circuitos que tem entrada para pilhas e seus derivados são puramente DC.



Circuitos que vão na tomada são AC.

Alguns deste só funcionam em AC (como esse dimmer) e outros aceitam os dois tipos.



Dos circuitos que aceitam os dois tipos é porque originalmente são DC e foi adicionado um circuito de fonte para que também sejam ligados em AC.



Exemplo disso são os televisores (de qualquer tipo, inclusive os de tubo) eles funcionam com tensões altas, então se por exemplo colocar 10 baterias de 12V em série é possível alimentar com os 120V dessas baterias.

Porém também existem exceções, alguns aparelhos além da fonte tem transformador para reduzir a tensão. Esses já não podem ser alimentados com tensão DC através dos pinos da tomada.
