Carregador de bateria Upsai Pro Battery não liga

[rgdl]

Tenho um carregador de bateria chumbo ácido estacionária ou automotiva modelo Upsai Pro Battery, que é idêntico ao carregador Forceline modelo 248 e do nada ele simplesmente parou de funcionar.

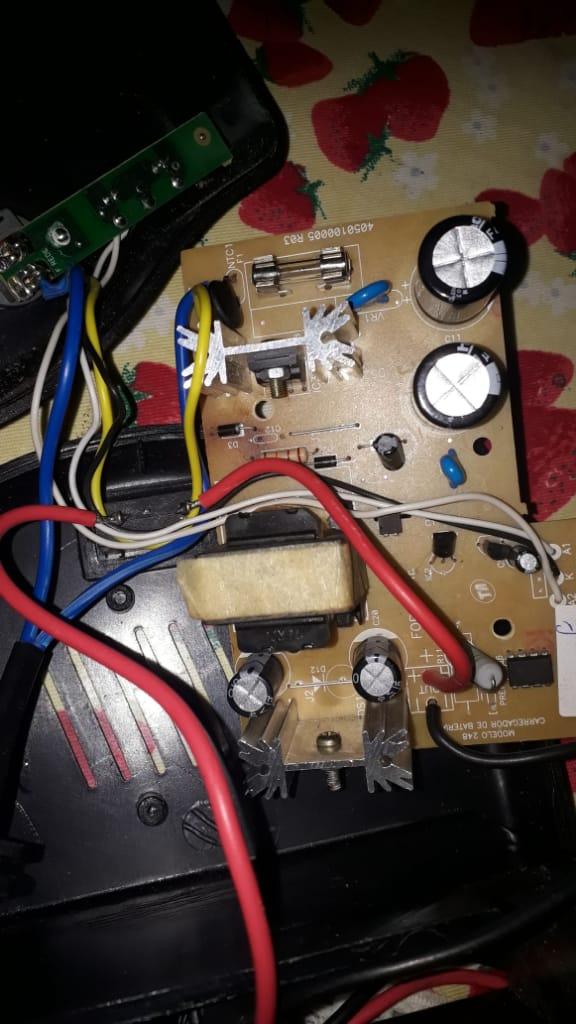

Esse é o cidadão, o Upsai é identico, só muda a marca.





Não houve inversão de polos e não lembro de ter havido qualquer surto de tensão quando o utilizei pela ultima vez.

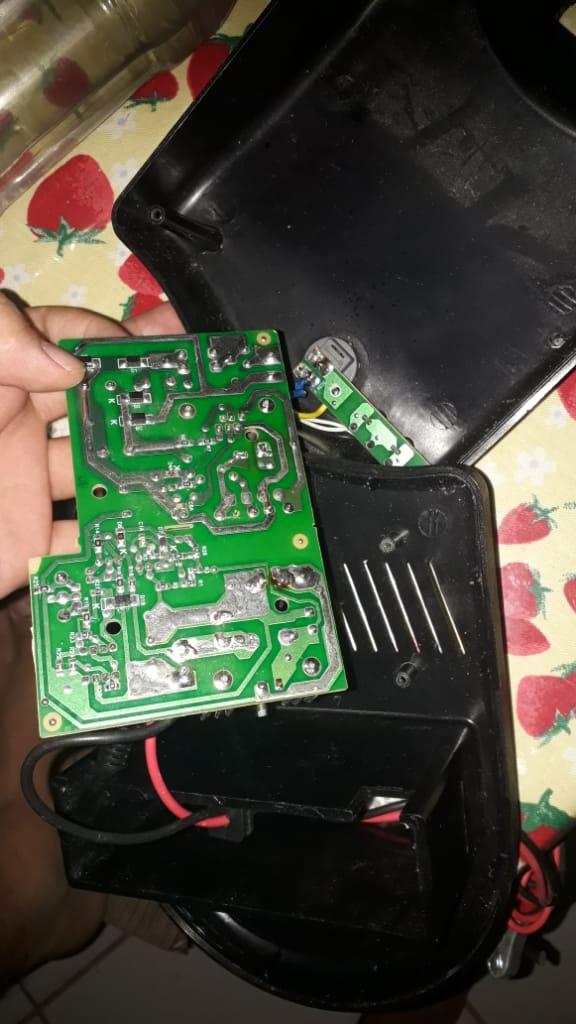

Analisando a placa vi que havia marca de queimado em um dos diodos 1N4937 e não havia energia chegando em dois terminais do trafo.





Troquei esse diodo e ainda assim não havia corrente nos terminais, pelo que concluí que o vilão era o regulador de fonte 0765, com a troca bingo tem corrente em todos os terminais da fonte.



No secundário eu tive um surto psicótico e troquei quase tudo, só não troquei os componentes smd e os capacitores eletrolíticos. Troquei o diodo 1060 por um 1560, o ci LM358, o bc337, o 431 e o optoacoplador SFH615A-1 que ninguém tinha por um equivalente o PC817X1.



Mesmo com tudo isso não tem corrente de saída, na verdade não tem corrente nenhuma nem na saída do transformado, então acredito que seja ele o problema.



O problema é que não tem nenhuma indicação de que tipo de transformado é usado aqui, imagino eu que seja um de 14v, já que ele a saída positiva dele é ligada em série com um resistor de 0,15 ohms e carregadores de bateria automotiva funcionam tipicamente com 13,8v mas não tenho certeza.



Então minha duvida é a seguinte, tem alguma forma de saber se o problema é realmente no transformado? e sendo ele como saber sua especificação?



Grato



[.if]

Apesar de não dar pra ver direito, este transformadôr parece ser de fonte chaveada. Não vai conseguir medir ele diretamente. Deve dar beep (curto) em todos os enrolamentos - exceto entre um e outro, claro - : o máximo que consegue com multímetro comum.  Ele deve ter um mosfet e/ou um ci dedicado - pode ser smd - no primario. A primeira coisa que faço é no primario: medir beep entre (-) do capacitor do primario e S do mosfet e entre (+) e D. Depois ligue e veja se tem 170V ou + no C do primario.

Mas antes ... To vendo fusíveis e ntc... meça-os

[rgdl]

Oi Isadora, obrigado por responder.

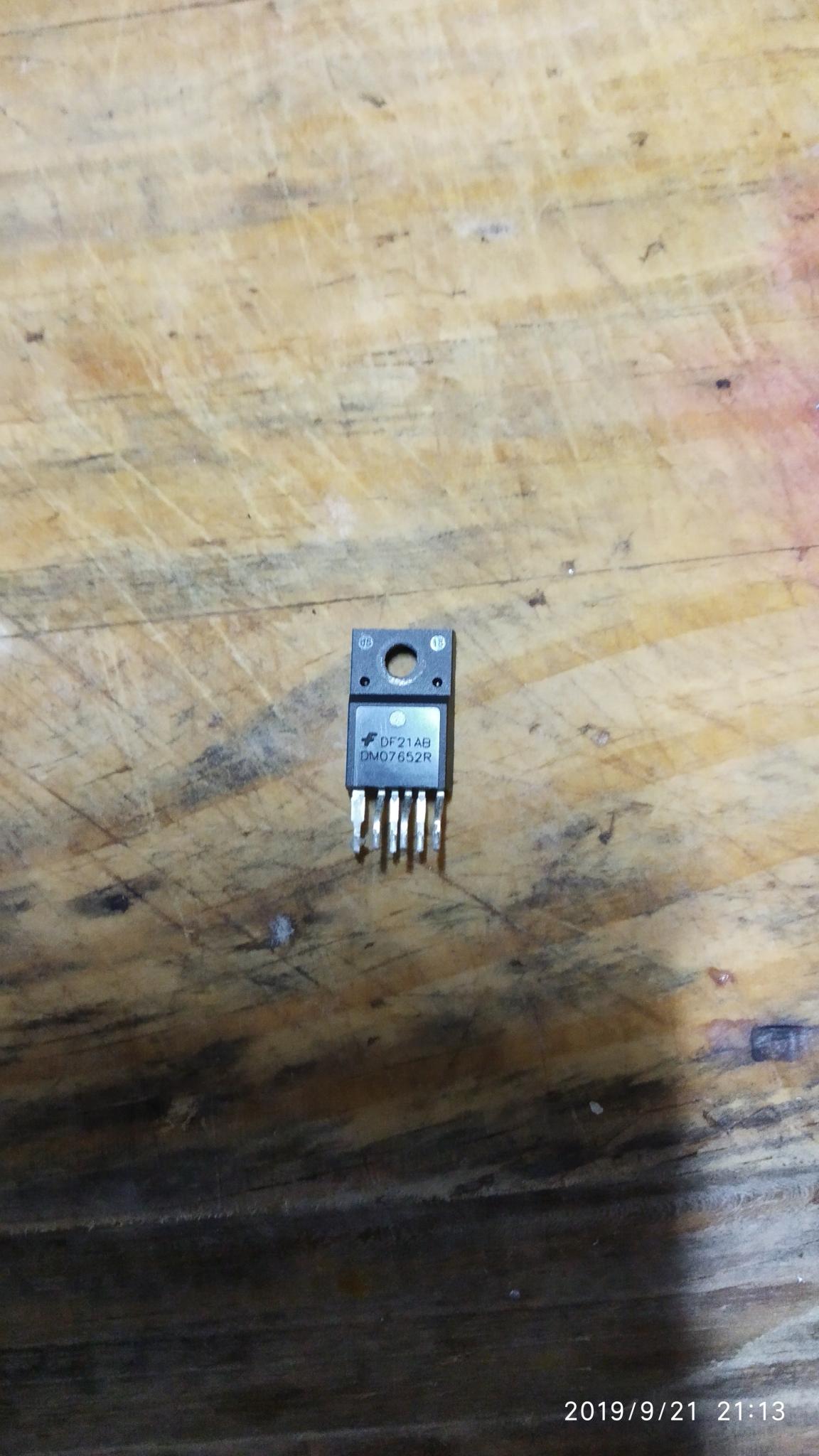

O primário dessa fonte é bem simples, não tem um MOSFET, ele tem um CI regulador (MD0765 da foto abaixo) que já troquei.





A única coisa smd que o primário tem são os diodos retificadores, alguns resistores e capacitores





A tensão no capacitor do primário tá dando 167V, os fusíveis e o NTC estão ok.



[.if]

Analise então o circuito secundário. Verifique curtos, solda fria e afins. To vendo um fusível, um resistor shunt, um ci .. levante o circuito do lado secundário pois o do primario deve ser a aplicação típica do ci.

Talvez ele precise da presença da bateria pra começar a operar. Consulte o manual.

[Bs informática]

@.if estou com um desse mesmo foi trocado o regulador e o resistor que estava estourado e agora tem tensão certinho mas não acende o led vermelho e nem carrega

[.if]

ok.

O resistor é de mesmo valor? E+: daquele tamanho (potência) ele sente muita vontade pifar mesmo com tudo normal.

Também posso te recomendar o mesmo de agora há pouco: troque os eletrolíticos maiores.



[Bs informática]

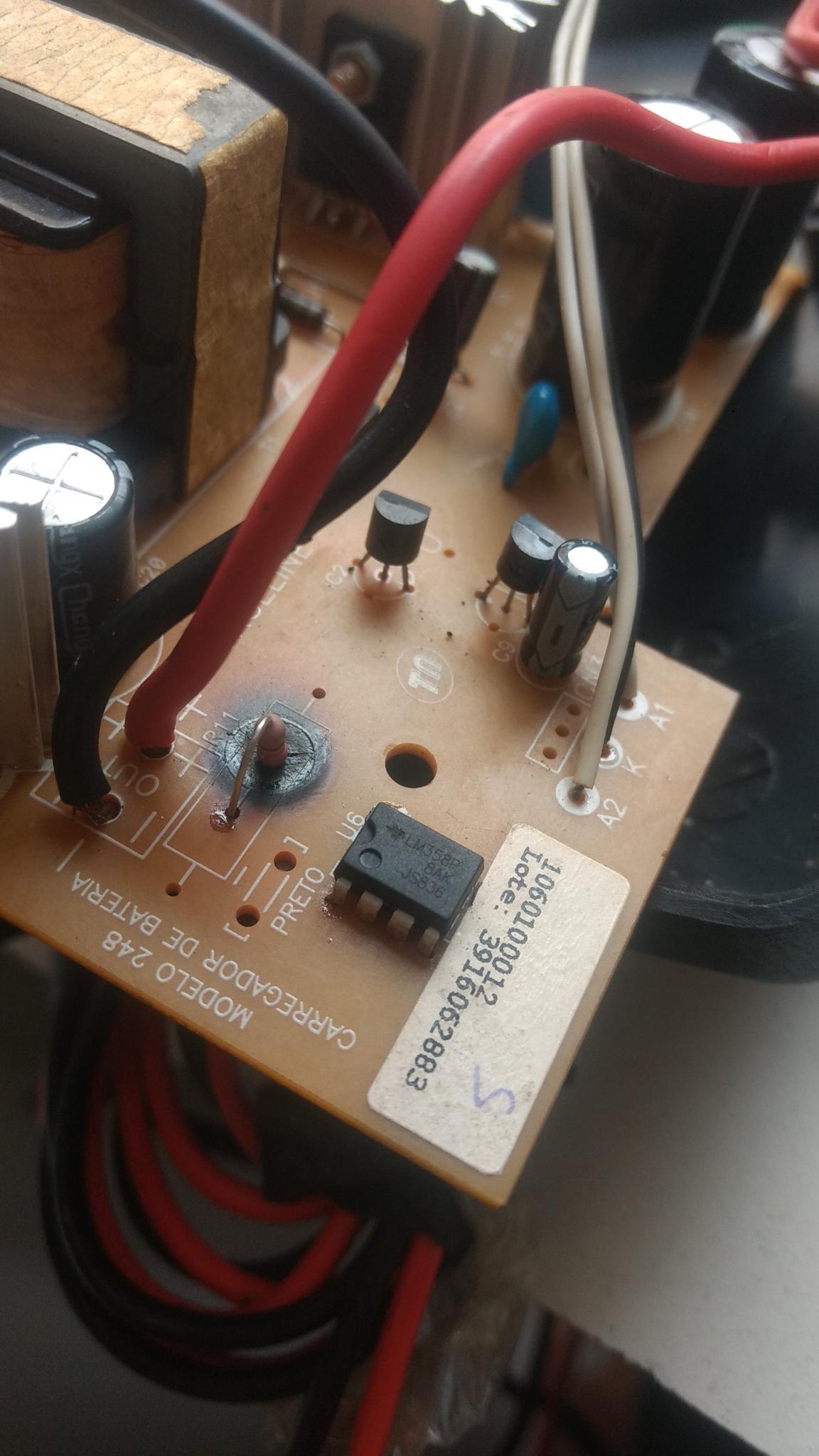

alguém poderia me dizer de quanto é esse resistor R11?@.if @.if

[.if]

19 horas atrás, Bs informática disse:

quanto é esse resistor

O autor do tópico @rgdl se achar que deve e ainda estiver neste plano poderia te informar. Não dá pra ver pela foto mas minha intuição mediúnica supõe menor que 1Ohm.

[Bs informática]

Em 26/09/2019 às 11:56, rgdl disse:

Oi Isadora, obrigado por responder.



O primário dessa fonte é bem simples, não tem um MOSFET, ele tem um CI regulador (MD0765 da foto abaixo) que já troquei.





A única coisa smd que o primário tem são os diodos retificadores, alguns resistores e capacitores





A tensão no capacitor do primário tá dando 167V, os fusíveis e o NTC estão ok.





Amigo poderia me dizer qual o valor desse resistor R11?
