TV MONITOR 22lh20r não liga

[Bernardo Estevam]

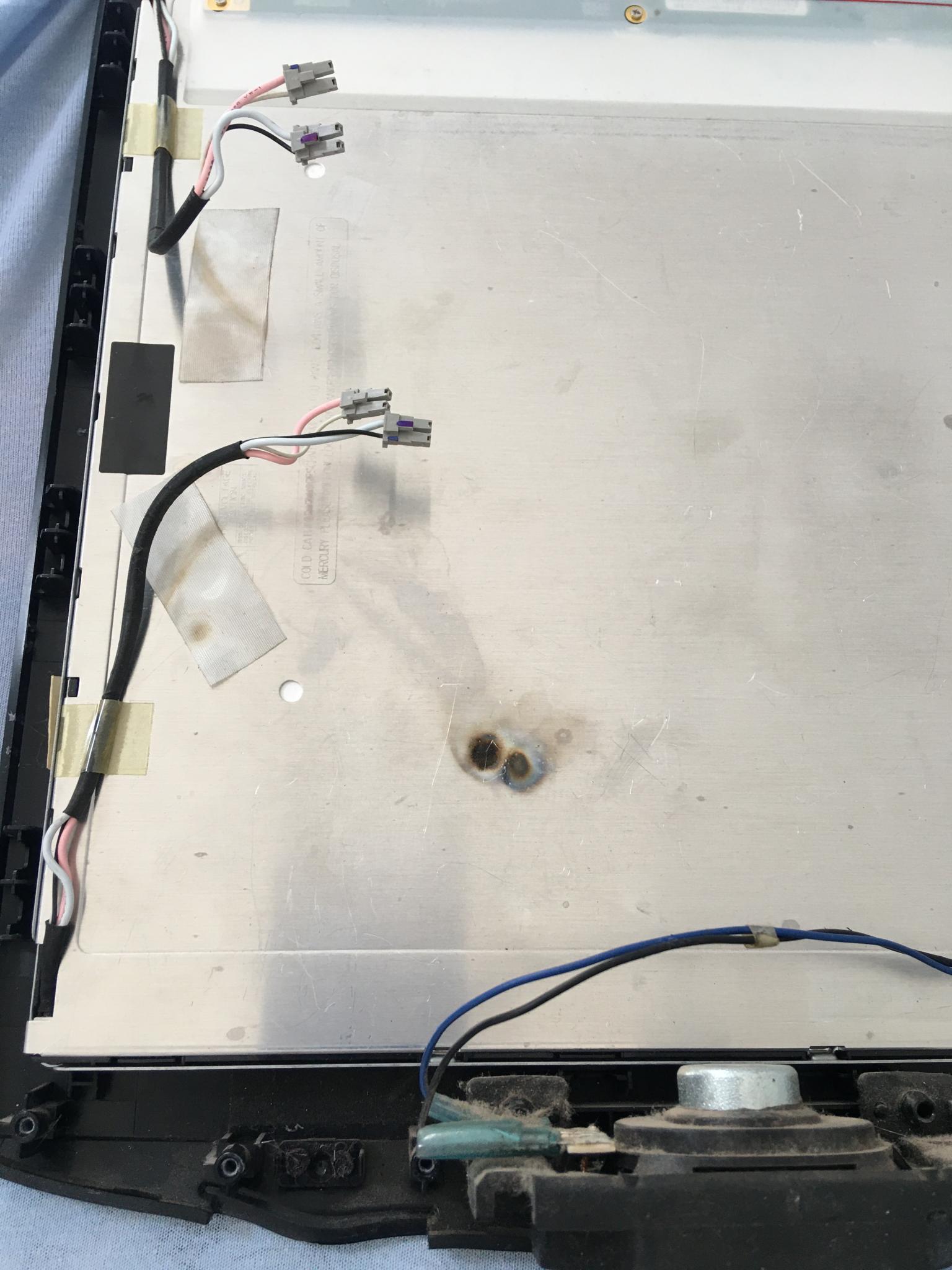

Boa tarde galera. Estou com essa tv só q ela não liga nada. Abrir ela vi q está com esse queimado e na fonte também está com queimado. Mais não achei nenhum componente queimado na placa. Alguém poderia me ajuda por favor.

[BCP]

Verifique o lado das trilhas, se nenhuma delas abriu com esse curto ai, e verifique também o fusível, ele deve estar queimado.

[Bernardo Estevam]

@BCP a@BCP verifiquei o fusível e está bom e as trilhas não abriu. Tem alguma outra dica ? Obrigado.

[BCP]

Tem que ver o que encostou nessa tela, fatalmente o componente queimou!

[Bernardo Estevam]

@BCP beleza meu amigo. Vou olhar e te falo. Muito obrigado.

[Airtonarl]

Em 26/10/2019 às 14:21, Bernardo Estevam disse:

Mais não achei nenhum componente queimado na placa

Já conferiu o chaveador da fonte?

Geralmente é ele que causa isso... Ou os componentes ligados a ele.

Com este curto também pode ter aberto algum resistor ou diodo smd.



Da uma olhada nesse diodo:

 schotky MBR10150CT.



Ele pode está aberto ou em curto





[Bernardo Estevam]

@Airtonarl amigo você fala chaveador de fonte é o Ci?

adicionado 1 minuto depois

@Airtonarl vou conferir esse diodo também. Muito obrigado.

[Airtonarl]

46 minutos atrás, Bernardo Estevam disse:

amigo você fala chaveador de fonte é o Ci?

Sim



A fonte desse monitor é interna ou externa?



[Bernardo Estevam]

É externa amigo.

[Airtonarl]

6 horas atrás, Bernardo Estevam disse:

É externa amigo

Como você disse que o fusível não abriu, tenho quase certeza que esse queimado na carcaça foi causado por alta tensão do inverter...

Verifique o circuito do inverter( trafo, capacitores, conectores)



Deve ter algo solto ou com solda fria







Em 31/10/2019 às 10:28, Bernardo Estevam disse:







[Bernardo Estevam]

@Airtonarl Amanhã logo cedo iriei mexer na tv novamente e depois volto aqui para falar sobre ela.

adicionado 0 minutos depois

@Airtonarl muito obrigado.
