Transistor esquentando muito além do normal

[bfa123]

Montei esse circuito para controlar a velocide de um motor DC (https://athoselectronics.com/controle-de-velocidade-motor-dc/), mas o transistor está esquentando muito. O que pode ser? Como posso resolver?

[Gu1426]

@bfa123 Qual a potência desse motor? Do que seria esse motor?

Esse é um circuito para baixas correntes, tipo um motor DC daqueles de drive de CD ou algo do tipo, e não um motor de parafusadeira. Se for um motor de potências elevadas, faça ou compre um controlador PWM, controlas a velocidade sem perder torque.

adicionado 5 minutos depois

Não esquecendo de analisar a potência do regulador PWM, é claro.

adicionado 6 minutos depois

Não esquecendo de analisar a potência do regulador PWM, é claro.

adicionado 8 minutos depois

E não vai inventar de ligar um trator desse nesse circuitinho.

[.if]

Fala sério.. bc337 pra este motor?

Num dá né. Sua alternativa mínima é usar pelo menos um TIP29 ou 31 e com um bom dissipador

Mesmo pro...

2 minutos atrás, Gu1426 disse:

motor DC daqueles de drive de CD ou algo do tipo

...você deve usar pelo menos um bd135

[Renato.88]

Eu não recomendo transistor tipo BC pra nenhum motor.

No mínimo BD ou tip mesmo.

[bfa123]

Ah entendi

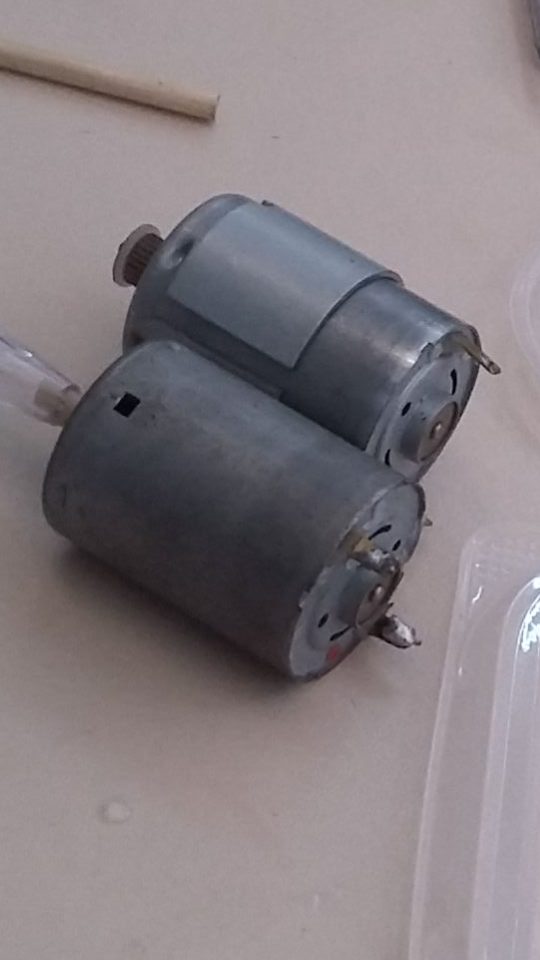

Usei um desses...

[Gu1426]

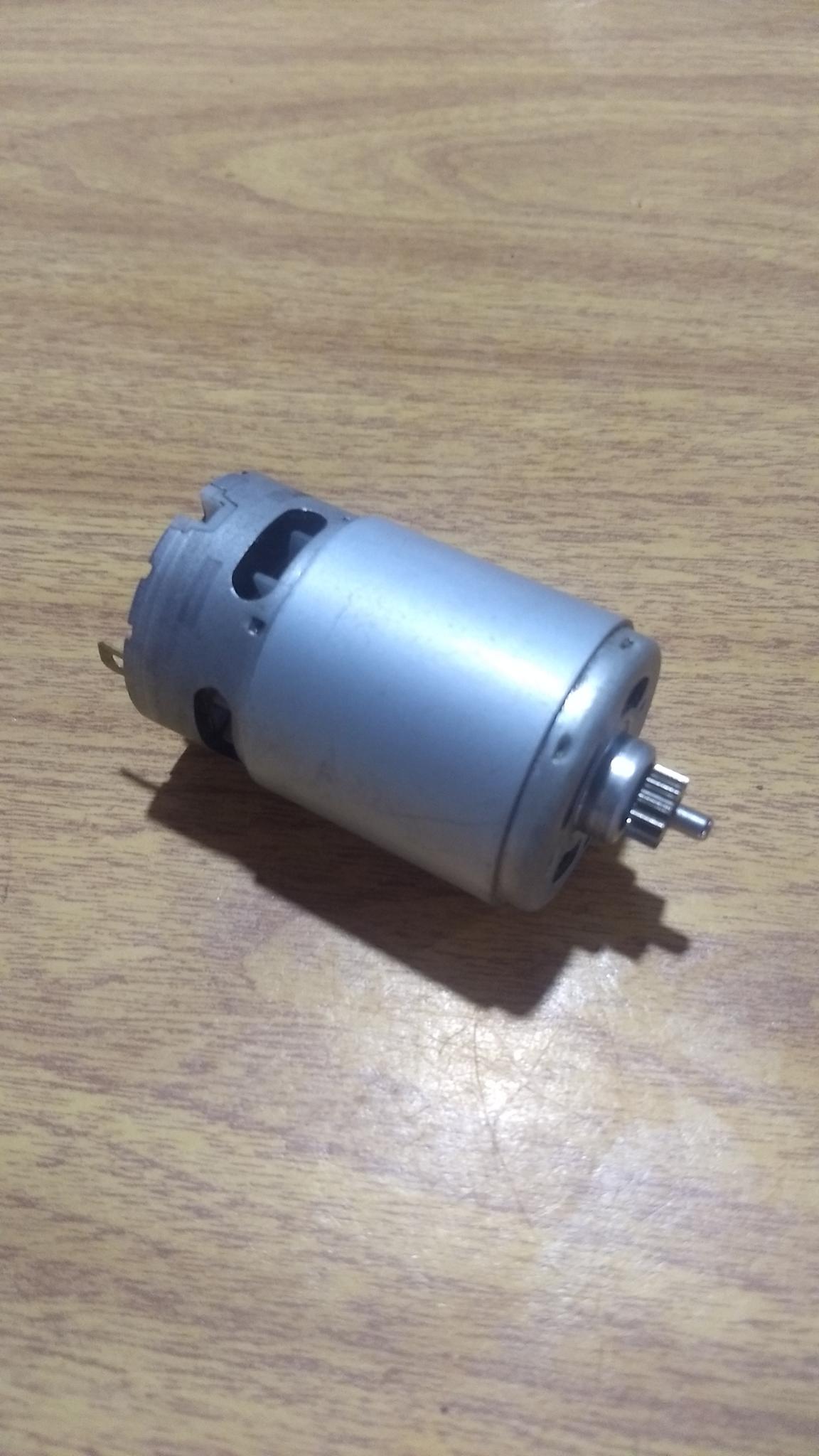

@bfa123 Pois é, isso aí eu classifico como "trator", tenho um de parafusadeira, em 12V consome quase 2A sem carga... Isso num BC337, seria um belo dedo queimado...

Só pelo encapsulamento do transistor já está na cara que não aguenta.

[Renato.88]

5 horas atrás, bfa123 disse:

Ah entendi

Usei um desses...

Pra um desses aí eu já vou para circuitos Pwm com mosfet.

Mas si insiste nos lineares, use pelo menos um TIP122 com um bom dissipador.

[Blumer Celta]

Nossa o circuito é bem simples...

será que se apenas substituir o transistor (pelos que mencionaram), respeitando (E-B-C) já funcionaria com os novos transistores? ou precisaria de algo a mais? (fora o dissipador é claro).



em certa parte do artigo, fala-se: "O transistor BC337 é um transistor NPN, que possui uma característica muito útil: a partir da corrente aplicada na base, é possível controlar a corrente que flui do coletor ao emissor."



pensei que existia uma certa tensão que fazia o transistor conduzir... mas então ele vai conduzindo de pouco em pouco? os outros transistores também funcionam assim?



Então isso deve ser uma característica dos transistores, certo? (a partir de determinada tensão começa a conduzir... e chegando em tal tensão ele queima) é isso?



como acho esta informação no datasheet... qual o nome disso?



obrigado.

[Renato.88]

9 horas atrás, BloodCeltics Lopes disse:

em certa parte do artigo, fala-se: "O transistor BC337 é um transistor NPN, que possui uma característica muito útil: a partir da corrente aplicada na base, é possível controlar a corrente que flui do coletor ao emissor."

Isso é válido para qualquer tipo de transistor BJT.

A diferença entre cada um deles são as tensões, correntes e potência que podem ser aplicadas ao componente.



9 horas atrás, BloodCeltics Lopes disse:

pensei que existia uma certa tensão que fazia o transistor conduzir... mas então ele vai conduzindo de pouco em pouco? os outros transistores também funcionam assim?

E de fato existe. É de aproximadamente 0,66V para os transistores de silício, essa tensão é medida entre base e coletor.

Isso também é válido para qualquer tipo de transistor, mas observando sua capacidade máxima.

9 horas atrás, BloodCeltics Lopes disse:

Então isso deve ser uma característica dos transistores, certo?

Isso, essa é a função dele. Tanto é que seu nome se deriva de TRANSference resISTOR (resistor de transferência), o objetivo é manter o mesmo valor de tensão, mas aumentar a corrente de forma proporcional.



Nas fontes de alimentação e amplificadores lineares é possível observar essa característica.



9 horas atrás, BloodCeltics Lopes disse:

(a partir de determinada tensão começa a conduzir... e chegando em tal tensão ele queima) é isso?

Isso, se ultrapassar o valor máximo queima. Tanto faz se é tensão, potência ou corrente, as três grandezas aparecem no datasheet.

O mencionado BC337 por exemplo foi calculado para suportar 45V, 800mA e 0,625W.

[Blumer Celta]

Muito obrigado, estou aprendendo muito aqui, não tive oportunidade de frequentar um curso técnico quando jovem, e agora trabalhando fica praticamente impossível para min fazer as duas coisas.

por isso faço tantas perguntas, obrigado pessoal.
