TV philips modelo 40pfl3605d/78 diodo na fonte aberto .


Ir à solução Resolvido por Maquir,

Posts recomendados

Olá bom dia caros amigos de profição gostaria de pedir a ajuda dos caros colega para terminar um reparo na fonte deste aparelho de tv philips  modelo 40pfl3605d/78

com o diodo  D210  ( SB3200 )  aberto qual posso usar para subistituir o mesmo ou seja para colocar no lugar

estava queimados ,   Q501  6n80c , R 517  resistor de 0,15 r  por 2w , fuzivel aberto , E  agora este diodo os demais foram subistituidos já .

conto com a ajuda dos amigos

Link para o comentário
Compartilhar em outros sites

39 minutos atrás, Maquir disse:

SB3200

o unico que encontrei com as mesmas caracteristicas (Schottky Rectifier 3A 200V) foi o "S320" que é SMD, mais acho que é mais difícil de encontrar do que esse seu...

tem o "1N5822" que NÃO substitui o seu, porém se no circuito não ultrapassar os 40v, creio que não terá problemas...



1 hora atrás, Maquir disse:

Q501  6n80c

conferiu o capacitor C610 de 220p e seu FET (Q601) ? eles dão muito problema nesta fonte...



veja tambem uma resistencia de 33R  ~ 5w que fica entre dois dissipadores, já peguei esta fonte com ela aberta...

Link para o comentário
Compartilhar em outros sites

Em 22/01/2020 às 10:59, Airtonarl disse:

o unico que encontrei com as mesmas caracteristicas (Schottky Rectifier 3A 200V) foi o "S320" que é SMD, mais acho que é mais difícil de encontrar do que esse seu...

tem o "1N5822" que NÃO substitui o seu, porém se no circuito não ultrapassar os 40v, creio que não terá problemas...



conferiu o capacitor C610 de 220p e seu FET (Q601) ? eles dão muito problema nesta fonte...



veja tambem uma resistencia de 33R  ~ 5w que fica entre dois dissipadores, já peguei esta fonte com ela aberta...

Olá amigo este diodo está em uma linha de 22 vol sai direto do transformador e o intereçante que no esquema da tv ele tem o cimbolo de um zener , mas na placa ele não tem o simbolo do zener . E ai compro o zener ou o comum

Link para o comentário
Compartilhar em outros sites

43 minutos atrás, Maquir disse:

no esquema da tv ele tem o cimbolo de um zener

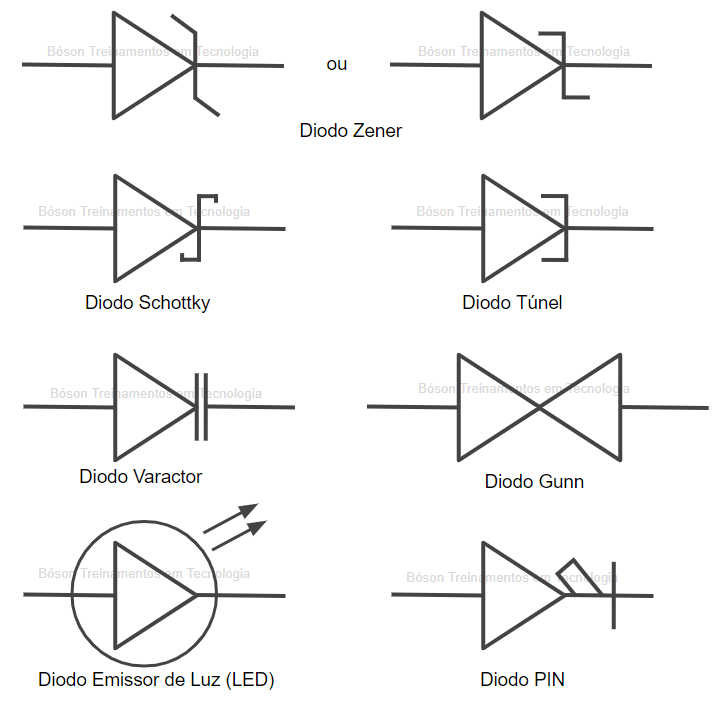

apesar de ser um pouco parecido... o simbolo no esquema não é de um zener e sim de dum diodo do tipo "Schottky"...



43 minutos atrás, Maquir disse:

E ai compro o zener ou o comum

com certeza a substituição deve ser feita por um diodo do tipo "Schottky"... pois ele tem algumas características diferentes dos diodos comuns como:

  Velocidade de comutação muito rápida;

  Queda de tensão no sentido direto praticamente nula (alguns microvolts);

  Não suportam temperaturas elevadas;

  Não podem ser fabricados com altas tensões inversas;

  Têm elevada corrente de fuga no sentido inverso.
