Esquema do Som MS-08b

Deyvid Oliveira · 14 de fevereiro de 2020

Saudações,

Meu aparelho de som (modelo Mondial MS-08b) sofreu avaria de dois resistores SMD da ponte de retificação e de seu fusível, busquei pelos esquemas da placa, mas não consegui encontrar as referências desses componentes. Os resistores estão estourados e totalmente ilegíveis. O modelo da placa de controle é WD-6618 Power+Amp.rev4.

Sinto que a avaria foi causada por variações na rede. Troquei recentemente um capacitor do mesmo que tinha vazado (33uF 400v), mas acredito que este novo caso não possui relação.

Airtonarl · 14 de fevereiro de 2020

poste uma foto da placa e marque a localização destes resistores...

5 horas atrás, Deyvid Oliveira disse:

Sinto que a avaria foi causada por variações na rede

é possível... mas não descarte o caso de estes componentes terem agido apenas como proteção por conta de outro componente danificado. ( ou seja, eles não ter sido a causa e sim a consequência )

por este motivo, voce não deve substitui-los sem antes testar outros componentes como diodos, capacitores, Ci chaveador, e até mesmo a saída de som...

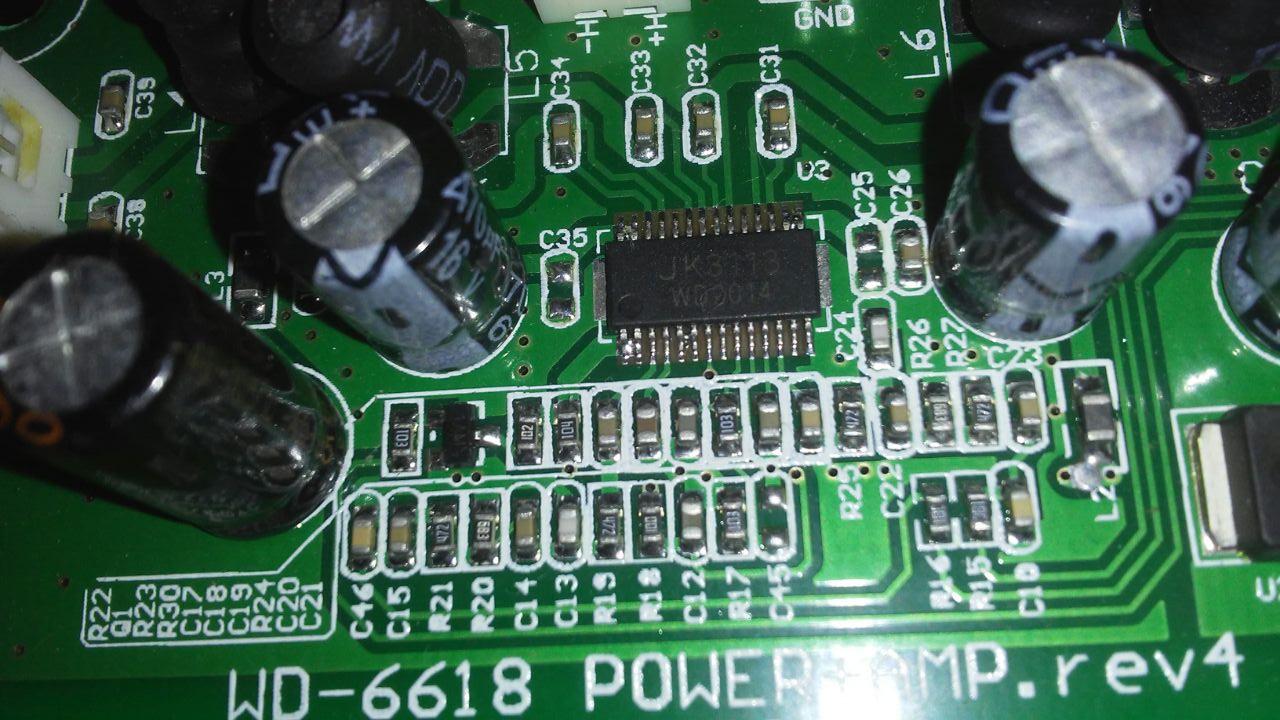

se forem os da imagem abaixo, são de 0 ohms( jumper ), pode colocar de 1 ohms e não precisa ser SMD...

se não for estes, diga-nos quais são...

e não esqueça: antes teste os componentes mencionados...

Deyvid Oliveira · 17 de fevereiro de 2020

Saudações @Airtonarl ! Foram exatamente estes resistores que "cozinharam". Vou fazer um teste nos demais componentes e posto por aqui o resultado. Muito obrigado pela resposta.

Deyvid Oliveira · 2 de março de 2020

Após testar os demais componentes da fonte verifiquei que o CI de PWM também estava avariado, assim como alguns capacitores menores. Decidi desistir do conserto do mesmo depois que notei alguns outros resistores SMD avariados próximo ao CI de amplificação.

Airtonarl · 2 de março de 2020

se o problema fosse apenas na fonte, lhe aconselharia a isolar esta fonte e alimenta-lo com outra... acredito que com uma fonte de 12 v / 3A daria certo.

ou com uma fonte de notebook, já que pela imagem da placa, me parece ter um regulador de tensão...

de qualquer maneira, agradecemos o retorno...

Deyvid Oliveira · 2 de março de 2020

3 minutos atrás, Airtonarl disse:

se o problema fosse apenas na fonte, lhe aconselharia a isolar esta fonte e alimenta-lo com outra... acredito que com uma fonte de 12 v / 3A daria certo.

ou com uma fonte de notebook, já que pela imagem da placa, me parece ter um regulador de tensão...

de qualquer maneira, agradecemos o retorno...

Pensei nessa possibilidade. Exato, ela possui um regulador de tensão, vou guardar para tentar um Frankenstein na folga e ver se funciona. Esse TPA genérico que ele possui tem uma ampla faixa de alimentação.

Airtonarl · 2 de março de 2020

baixe o datasheet deste TPA... veja qual a tensão de alimentação dele.

se ele trabalhar com alimentação simetrica, complica um pouco mais. mas nada difícil de resolver...

veja tambem os valores dos dois capacitores maiores que estão depois do transformador, pois eles servem de referencia para saber qual a tensão (aproximadamente) passa por eles...

pegue tambem a referencia de Q2, para saber se é um regulador ou um outro componente. pois se não me engano, parece ter o nome "MUTE" ao lado dele...

boa sorte...

Deyvid Oliveira · 2 de março de 2020

18 horas atrás, Airtonarl disse:

pegue tambem a referencia de Q2, para saber se é um regulador ou um outro componente. pois se não me engano, parece ter o nome "MUTE" ao lado dele

É um regulador de tensão para 5v, ele alimenta a placa anexa que funciona como "player".

adicionado 7 minutos depois

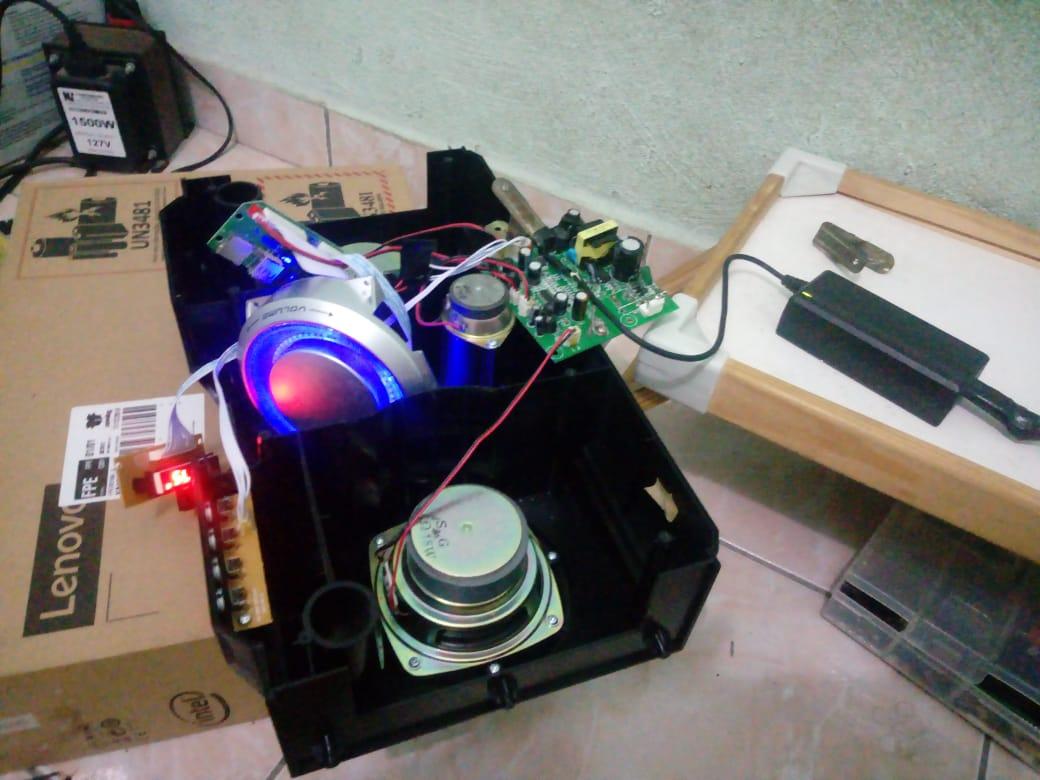

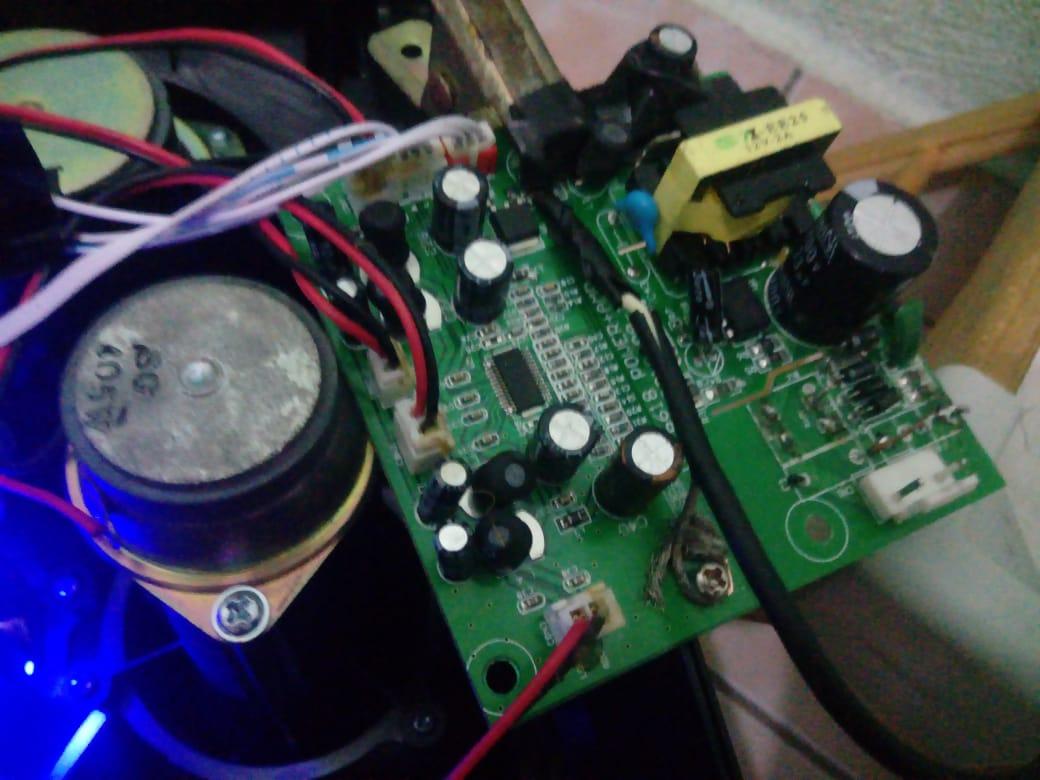

Cheguei em casa e fui "brincar" com a placa, fiz o Frankstein! Após verificar as tensões de operação e o circuito do amplificador liguei numa fonte de notebook de 19v e funcionou parcialmente, mas acredito que o amplificador foi comprometido anteriormente, ele não chegou a aquecer, mas também não apresentou curto em seus pinos. A tensão nos pinos de saída está muito baixa e não chega a vibrar os alto-falantes.

Airtonarl · 3 de março de 2020

Chegou a "tocar" algo ( mesmo que baixo ). Se não, acredito que a funçao "MUTE" do seu TPA esteja ativada. E deve ser controlada por aquele transistor SMD proximo ao TPA, meça as tensões de seus pinos em relaçao ao GND...

Mande a referencia desse TPA...

Deyvid Oliveira · 3 de março de 2020

10 horas atrás, Airtonarl disse:

Chegou a "tocar" algo ( mesmo que baixo ). Se não, acredito que a funçao "MUTE" do seu TPA esteja ativada. E deve ser controlada por aquele transistor SMD proximo ao TPA, meça as tensões de seus pinos em relaçao ao GND...

Mande a referencia desse TPA...

É um genérico "chinês" a esse modelo TPA3113D2 aparentemente.
