CI queimado caixa multilaser sp166 2.1

[balnearu]

Tenho uma caixa de som 2.1 da Multilaser e recentemente o Subwoofer parou de funcionar, abri pra tentar descobrir o problema e de cara vi o CI queimado. Tentei ver a numeração para trocar o componente mas devido ao derretimento do mesmo nao consegui identifica-lo. Alguem com o mesmo modelo de caixa saberia me dizer o modelo do ci?

[Airtonarl]

Enquanto aguarda alguém que tenha o mesmo modelo da sua caixa responder, poste uma foto do Ci na placa... Pela pinagem ou configuração do circuito, algum colega aqui do forum pode conhecer este Ci...

[balnearu]

obrigado pela dica, adicionei dois anexos ao post cujo em um consegui capturar grande parte da numeraçao do CI.

[Airtonarl]

Pela referência está mesmo difícil de descobrir...

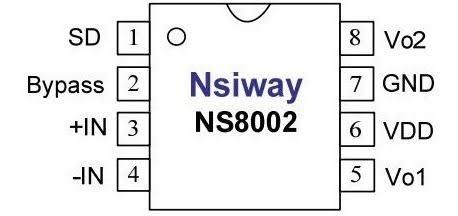

Porém percebi que sua pinagem e configuração é a mesma do Ci 8002...

Qual a potência da caixinha(fone) ?

Se for até 3w, pode substituir pelo n8002...

Mas antes veja se não tem algo em curto, como capacitor ou o próprio fone.





adicionado 26 minutos depois

Seu Ci é da família MIXxxxx...

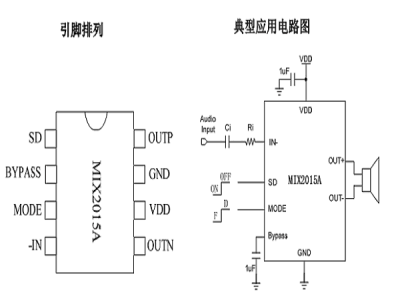

Não encontrei o modelo exato ao seu, mas eu ncontrei o MIX2015A. A pinagem é a mesma e ele é para 5W...

Acredito que seja seu caso, já que sua caixinha é de 15w e possui 3 fones.



https://produto.mercadolivre.com.br/MLB-1252231732-mix2015a-mix2015-original-frete-por-carta-registrada-_JM





[balnearu]

@Airtonarl obrigado pela ajuda irmão, vou comprar o componente. infelizmente devido a pandemia vou ter q esperar um pouco

[Airtonarl]

Se possível, abra seu SUB para verificar a potência do fone antes de comprar..

[balnearu]

1 hora atrás, Airtonarl disse:

Se possível, abra seu SUB para verificar a potência do fone antes de comprar..

verifiquei aqui o sub é de 10w

[Airtonarl]

O de maior potência que encontrei foi o MIX2028, que é de 6.5w...

Também tem o MIX2018 que é de 5.8w...



Lembrando que não é porque o fone é de 10w, que você não pode usar um Ci de potência menor.

[balnearu]

vou ver se consigo achar o MIX2028 em alguma loja de eletronica no meu bairro

[Nilomartins]

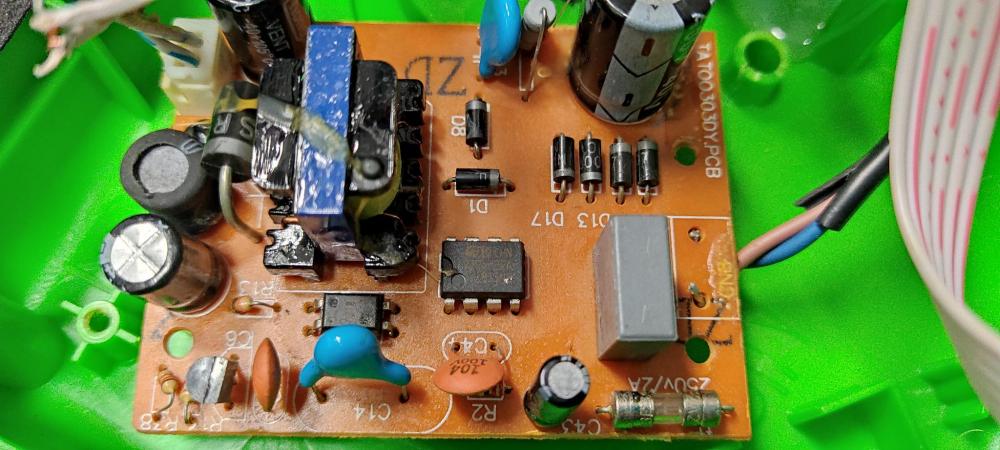

Boa tarde meus caros, me ajudem. Tenho a mesma caixa, ao contrário do meu amigo que queimou CI o problema do meu é que não sai o som nas caixas que sai os médios e agudos. O sub sai normal. Não sei nada de eletrônica.

[BCP]

Um dos CIs que esta debaixo daqueles dissipadores esta queimado, para saber qual deles é, siga os fios dos alto-falantes até a placa, você vai notar que eles vão para um daqueles CIs...

[Everton96]

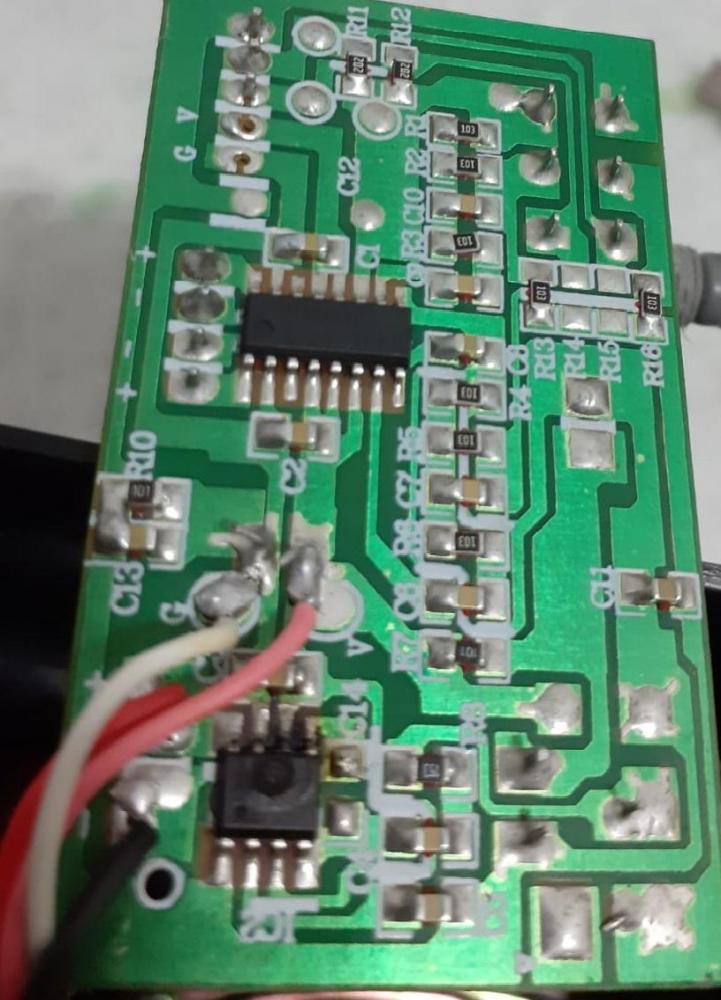

Uma boa tarde amigos, tenho essa mesma caixa de som Multillaser sp166, e o usb descolou da placa, é um usb macho de 4 pinos, se o @balnearu ou mais alguém tiver essa caixa e puder bater uma foto interna para eu saber onde soldar esses fios eu ficarei muito grato



[BCP]

Nesse lado da placa que você tirou a foto não tem as trilhas para o USB, tire uma foto do outro lado da placa...

[Francisco Fernandes]

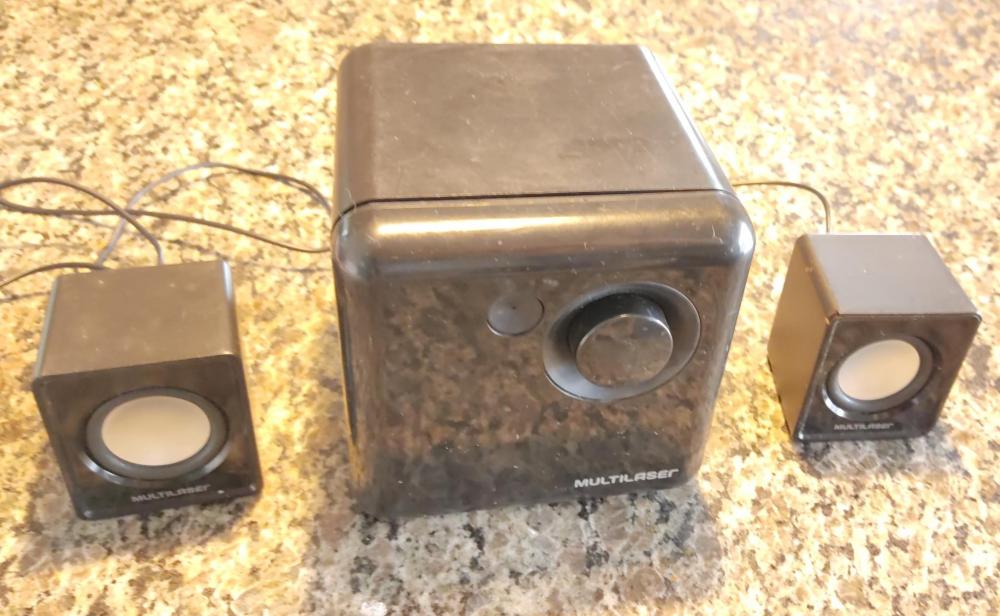

alguém teria as duas caixas (sem o subwoofer) para venda?

Tenho o subwoofer apenas pois as caixas quebraram, caso alguém ainda tenha guardadp as 2 caixas favor entrar em contato: _chiiko no insta.
