Circuito amplificador do mini system sony grx7

[marcelloaugustt7]

Sou iniciante na área de eletrônica estou com procurando reproveitar uma amplificador de um mini system sony grx7 ele utiliza um stk 4231II, gostaria da saber onde ficam as entradas e saídas de áudio no circuito da placa, sei um pouco de Eletrônica porém estou procurando aprender mais, queria reaproveitar esse circuito amplificador, o trafo que alimenta a placa do stk é original e funciona perfeitamente,  porém ainda tenho algumas dúvidas estou fazendo esse reaproveitamento desse circuito como um passa tempo e uma oportunidade de aprendizagem, caso possam me ajudar desde já meu muito obrigado. A foto em anexo mostra as conexões do circuito amplificador com outra placa , as conexões estão dispostos em paralelo como se a placa de circuito do amplificador estivesse conectada a outra placa de circuito onde se encontram as saídas de som ( onde ficam os conectores das caixas de som) e entrada de áudio ( RCA)

[Eder Neumann]

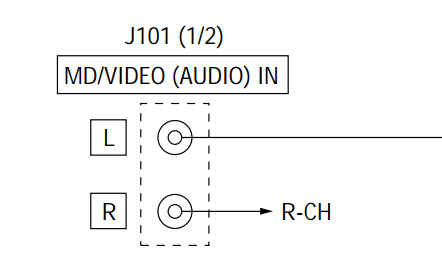

parece q ele tem RCA de entrada não?

adicionado 5 minutos depois

na placa principal:

1 - L

2-  GND

3 - R



na placa poweramp:

11 - R

12 - GND

13 - L

[marcelloaugustt7]

2 horas atrás, Eder Neumann disse:

parece q ele tem RCA de entrada não?

adicionado 5 minutos depois

na placa principal:

1 - L

2-  GND

3 - R



na placa poweramp:

11 - R

12 - GND

13 - L



Queria saber como posso aproveitar o amplificador de som soldando as entradas de sim diretamente na placa de circular do amplificador, e onde ficam as saídas de áudio nesse mesmo circuito, pois o trago e a placa do amplificador são as duas coisas que funcionan neste mini system, quero fazer uma case só pra esses dois circuitos e usar uma caixinha USB de som 5v como pré amplificador. Vi outros projetos aqui similares e queria fazer um tábem.

[Eder Neumann]

1 minuto atrás, marcelloaugustt7 disse:

na placa principal:

1 - L

2-  GND

3 - R



na placa poweramp:

11 - R

12 - GND

13 - L

tá na mão.



na ultima pagina tem maiores detalhes para habilitar o amplificador, alimentação e tirar o mute.

Sony+HCD-GRX7_RX77_R700.rar

[marcelloaugustt7]

1 minuto atrás, marcelloaugustt7 disse:

Queria saber como posso aproveitar o amplificador de som soldando as entradas de sim diretamente na placa de circular do amplificador, e onde ficam as saídas de áudio nesse mesmo circuito, pois o trago e a placa do amplificador são as duas coisas que funcionan neste mini system, quero fazer uma case só pra esses dois circuitos e usar uma caixinha USB de som 5v como pré amplificador. Vi outros projetos aqui similares e queria fazer um tábem.

As entradas e saídas desse amplificador são feitas através de um conector por trás desses capacitores pretos maiores, porque a porém ele a identificação de cada pino está feia na placa receptora do Pug macho ou seja na placa na qual o amplificador é encaixado. Desde agradeço a atenção.

adicionado 1 minuto depois

2 minutos atrás, Eder Neumann disse:

tá na mão.



na ultima pagina tem maiores detalhes para habilitar o amplificador, alimentação e tirar o mute.

Sony+HCD-GRX7_RX77_R700.rar 3 MB · 0 downloads

Muito obrigado essa questão do mute é outra dúvida minha que eu tinha, vou já ler aqui o arquivo  muito obrigado.

[Manutenção Junior]

boa noite amigo, estou com uma placa igual, conseguiu fazer a ligação ? se sim como foi ?
