Adaptar transformador/ descobrir tensão em suas saídas

[Jean Gabriel Rodrigues]

Ola pessoal, estou com um aparelho desse (FW-C253 Philips) para consertar, vi que estava com problema no trafo, fui tentar conserta o trafo e acabei estragando, alguém sabe me dizer se é possivel adaptar um outro trafo ? alguém sabe me dizer qual é a tensão e a corrente de suas saídas? Segue o esquema elétrico.

https://www.electronica-pt.com/esquema/audio/philips-audio/philips-fw-c253-3916/

Agradeço desde ja!

[BCP]

@Jean Gabriel Rodrigues Não será fácil você substituir o trafo desse aparelho,  a menos que encontre um em sucatas em uma oficina...

Será mais prático você levá-lo a um técnico rebobinador para refazer  ele como veio de fábrica...

Mas respondendo sua pergunta, as tensões de saída dele são:

5,25Vac 200ma

9,9 + 9,9Vac 1.2A

33,8Vac 3A

Entrada 110V +110V



[Jean Gabriel Rodrigues]

Entendi, mas ainda tenho duvida  qual tensão vai em qual chicote

Ele tem 6 fios no primário, e 3 chicotes no secundário. 1º azul, preto, azul ( fios mais grossos em comparação aos outros de saída) . 2° vermelho, vermelho, verde, verde (4 fios) . 3° amarelo, amarelo (os mais finos).  ,

[Luan Costha]

Aqui no esquema não fala,você teria que pegar um outro do mesmo modelo que esteja com o trafo bom e comparar,eu geralmente faço isso e anoto e um caderno,as tensões que falam aqui é da etapa amplificadora,do painel.

@BCP KKKKK aqui nem acha mais quem faz esse tipo de serviço,aqui só se tirar de sucata mesmo.

[.if]

Meu chute baseado nas infos do Brunão e nas suas...

• azul preto azul = 33.8V + 33.8 3A
• vermelho vermelho = 9.9 1.2A
• verde verde = 9.9 1.2A
• amarelo amarelo = 5.25Vac 200mA

[Jean Gabriel Rodrigues]

Obrigado!!



[.if]

12 minutos atrás, Jean Gabriel Rodrigues disse:

Obrigado!!

De nada... Mas antes.. aguarde o amigo Brunão confirmar

[alexandre.mbm]

15 horas atrás, BCP disse:

Mas respondendo sua pergunta, as tensões de saída dele são:

5,25Vac 200ma

9,9 + 9,9Vac 1.2A

33,8Vac 3A

Entrada 110V +110V



Por onde você chegou nisso?

[.if]

10 horas atrás, alexandre.mbm disse:

Por onde você chegou nisso?

Conhecimentos empíricos, insights, calos, parceria mental com Brunão @BCP e etc ... chame como quiser. Com isso e mais um "processamentos de dados" do tópico cheguei naquela Conclusão Hipotética Universal Técnica Explicativa.



Puts... @alexandre.mbm   .errei! Achei que estava falando comigo que detalhei as cores pro amigo autor... sorry

Vou "permanecer no erro" ok? de novo .. tô nem aí co6...

Se Brunão desejar pode apagar!

[Eder Neumann]

http://schatz.eng.br/

pode ser que este amigo faça... precisei para um amplificador valvulado, consegui com ele.

[BCP]

13 horas atrás, alexandre.mbm disse:



Por onde você chegou nisso?

@alexandre.mbm Esses dados eu retirei do esquema do som, mais precisamente do diagrama em blocos comparando com o esquema de ligação do trafo.

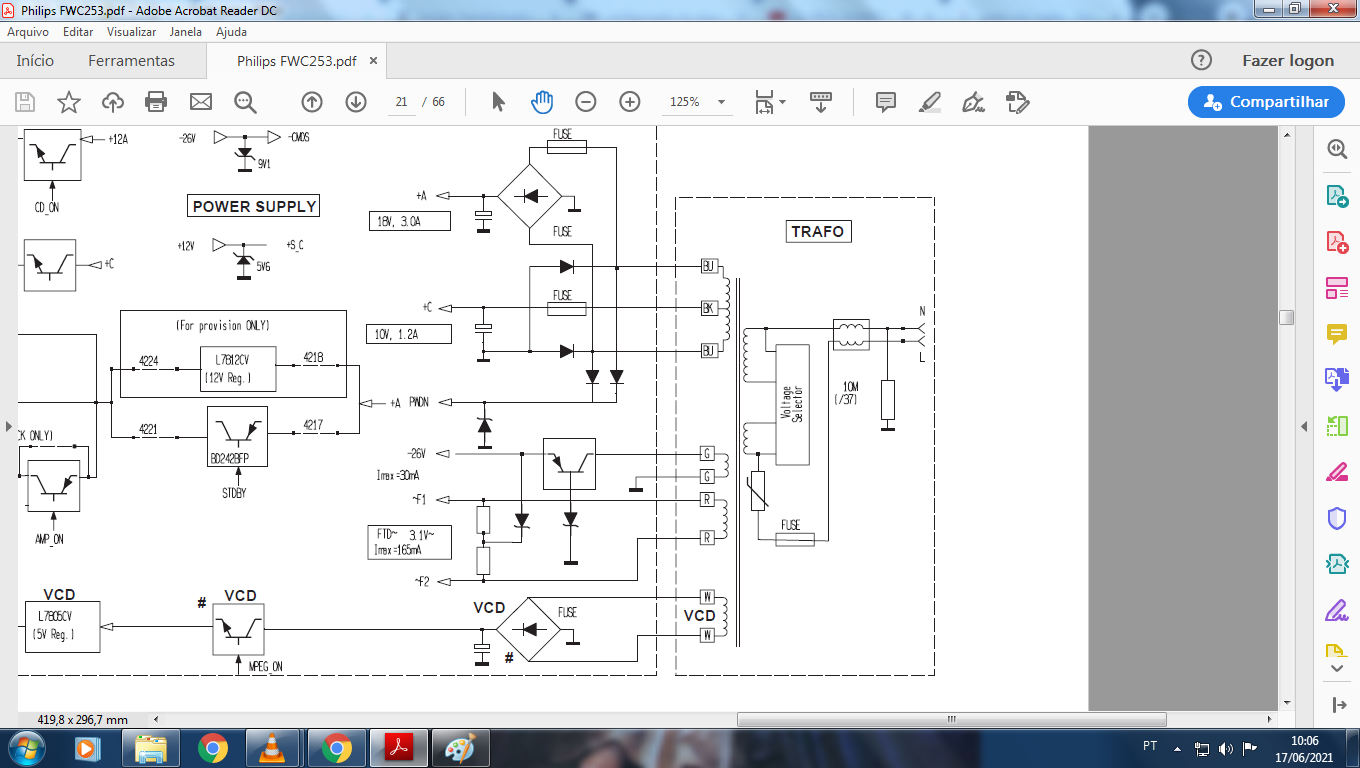

No diagrama em blocos informa a corrente, e o esquema dos tapes do trafo... (com as cores de cada um)

Abaixo retirei a informação das correntes.

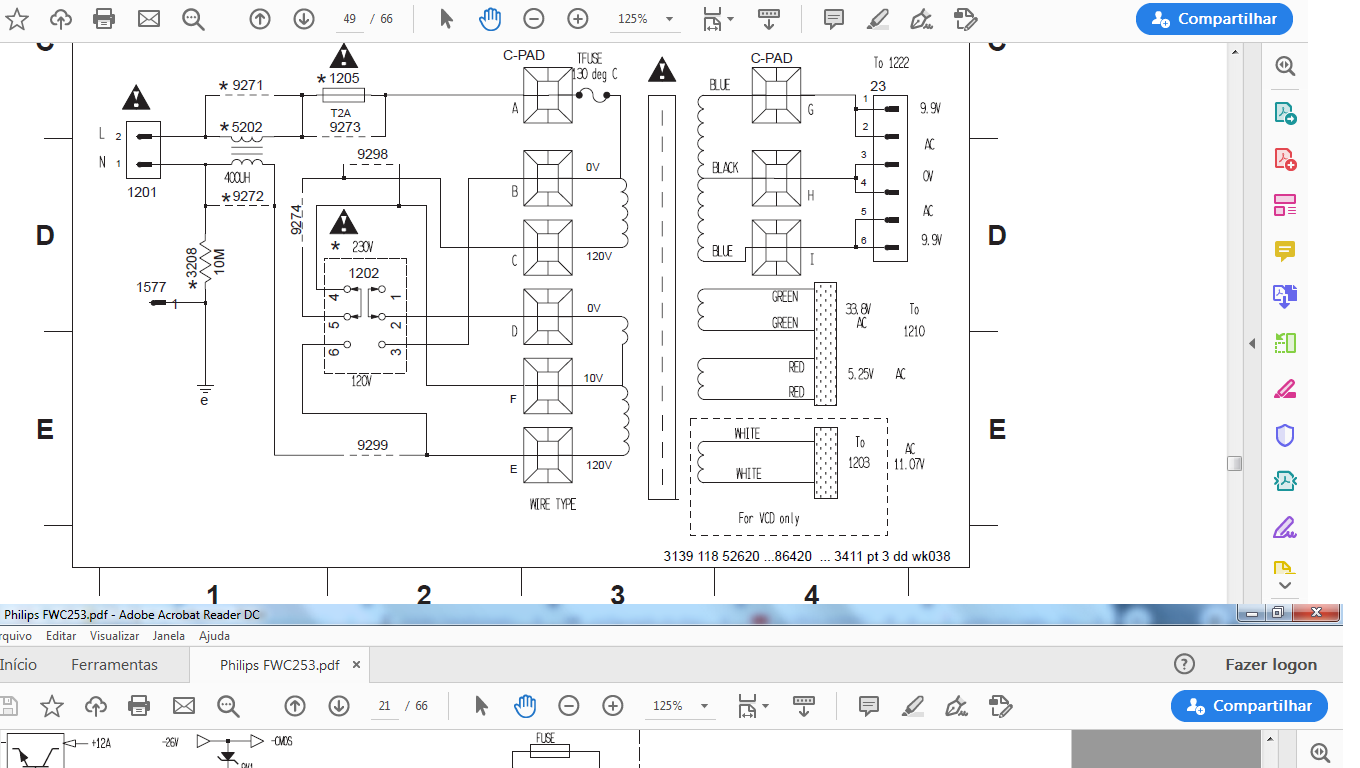

Nesse esquema tirei as tensões:





No caso do colega ai, os fios indicados como brancos estão fios amarelos...

[.if]

errei feio kk... A indagação do amigo @alexandre.mbm com a consequente reposta do amigo @BCP foram totalmente excelente e pertinente. Acho que nem vou confiar no que escrevo kk. Até pra não responder nada vou pensar duas vezes
