Ligando os cabos em uma b450 steel legend

[MateusF]

Estou tendo dificuldade com os cabos do gabinete frontal, vocês poderiam me ajudar ?

Liguei os cabos da fonte e acendeu os led da placa-mãe, mas o resto não. Não sei se fiz algo errado, acredito que os cabos da fonte sejam os mais simples, conectei o de 8/24 pinos, pcie da placa de vídeo, sata do HD ...

[Paulo Ricardo Lauxen]

@MateusF Amigo, o 24 pinos é naquela entrada grandona. O 8 pinos 12V, (geralmente são dois conectores de 4 pinos lado a lado) é pro processador, esse conector tá perto da região do processador. Os conectores da placa de vídeo geralmente são de 6 e 2 pinos, então pra fazer uma ligação de uma placa de 8 pinos você coloca o de 6 + o de 2 do lado. Esses que você mandou na foto, são todos no inferior da placa, lá embaixo. Tem até escrito. É só ler o que ta no conector e por onde diz na placa-mãe. Você tem que por o conector da fonte pro SATA no seu HD/SSD, e ai pegar o cabo Sata e ligar do HD/SSD pra placa-mãe.

[MateusF]

@Paulo Ricardo Lauxen Então os cabos da fonte já estão tudo certo, mas os do gabinete frontal é muito confuso, já que tirando o pino do fan que não sei onde eu coloco, os outros tem + e -, se são com os nome pra dentro ou pra fora.

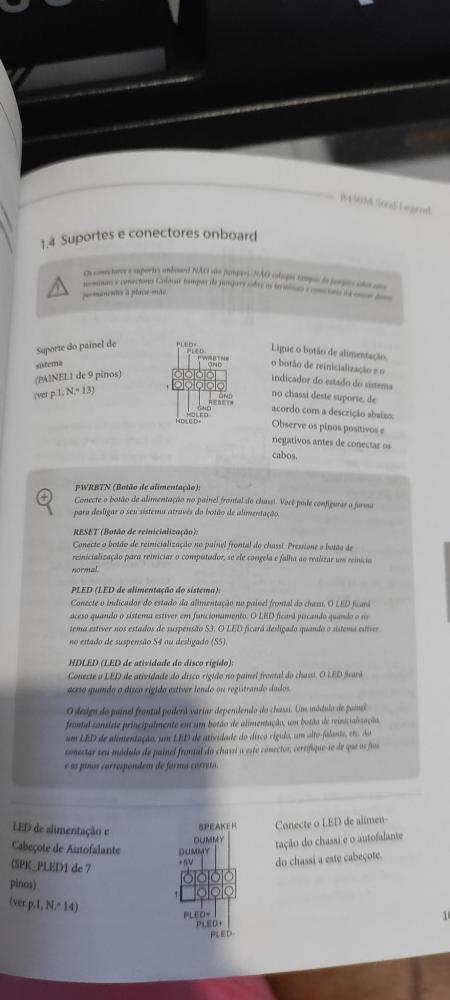

E no manual tem muito detalhe que pra um leigo como eu, não sei o que significa "GND, DUMMY" tem esses nomes em alguns espaços...

[Paulo Ricardo Lauxen]

@MateusF

Não tem como explicar só falando, sem imagens e.e.

@MateusF O fan você diz, o do processador ou o do gabinete? Se for o do processador, ele tá perto da conexão de 8 pinos do processador, na mesma região, tá até escrito tipo assim "CPU_FAN"

[Elder Nauvirth]

@MateusF No manual, seguindo a mesma linha, fileira de cima Power LED + e depois o -, do mesmo lado coloca o Power SW.



Fileira de baixo começa com o HDD LED + e -, e depois coloca o Reset SW.



O conector FAN deixa fora.



Ao todo para ligar esses cabinhos do painel frontal vai ser usado apenas 8 pinos.

[MateusF]

@Elder Nauvirth os nomes tem que ser pra "dentro" ou "fora" ? Ou não faz diferença ?

[Elder Nauvirth]

@MateusF Não faz muita diferença, só se você realmente quiser seguir essa ordem.



Eu sempre coloquei igual.



Os que se dá como SW são os botões, esses faz menos diferença ainda.

[MateusF]

@Elder Nauvirth Triste, não ligou ... São todas peças novas e a placa-mãe com o processador só chegou hoje, mas fiquei liso e só recebo final do mês pra mandar alguém montar, caso eu não consiga.

Acredito que liguei tudo certo, montei seguindo o que vi nos vídeos, mas nem ligar ele liga LUL

[Elder Nauvirth]

@MateusF Bem estranho, a ligação está correta, até conferi o manual de novo.



Tente mudar algo para ver se liga, qualquer coisa, pega alguma ferramenta e toca ali nos dois pinos que tem ao lado de PWR LED + e -, vai fechar curto exatamente onde coloca o cabo de PWR SW.

[Paulo Ricardo Lauxen]

@MateusF Tira todos esses cabinhos, e faz o curto com uma chave de fenda, onde na placa-mãe diz "PWR_SW". Se não ligar, revisa todos os cabos de processador, CPU, tira a placa de vídeo e tenta ligar sem ela.

[MateusF]

Nunca fiz isso, vou tentar aqui, qual quer chave de fenda serve ?

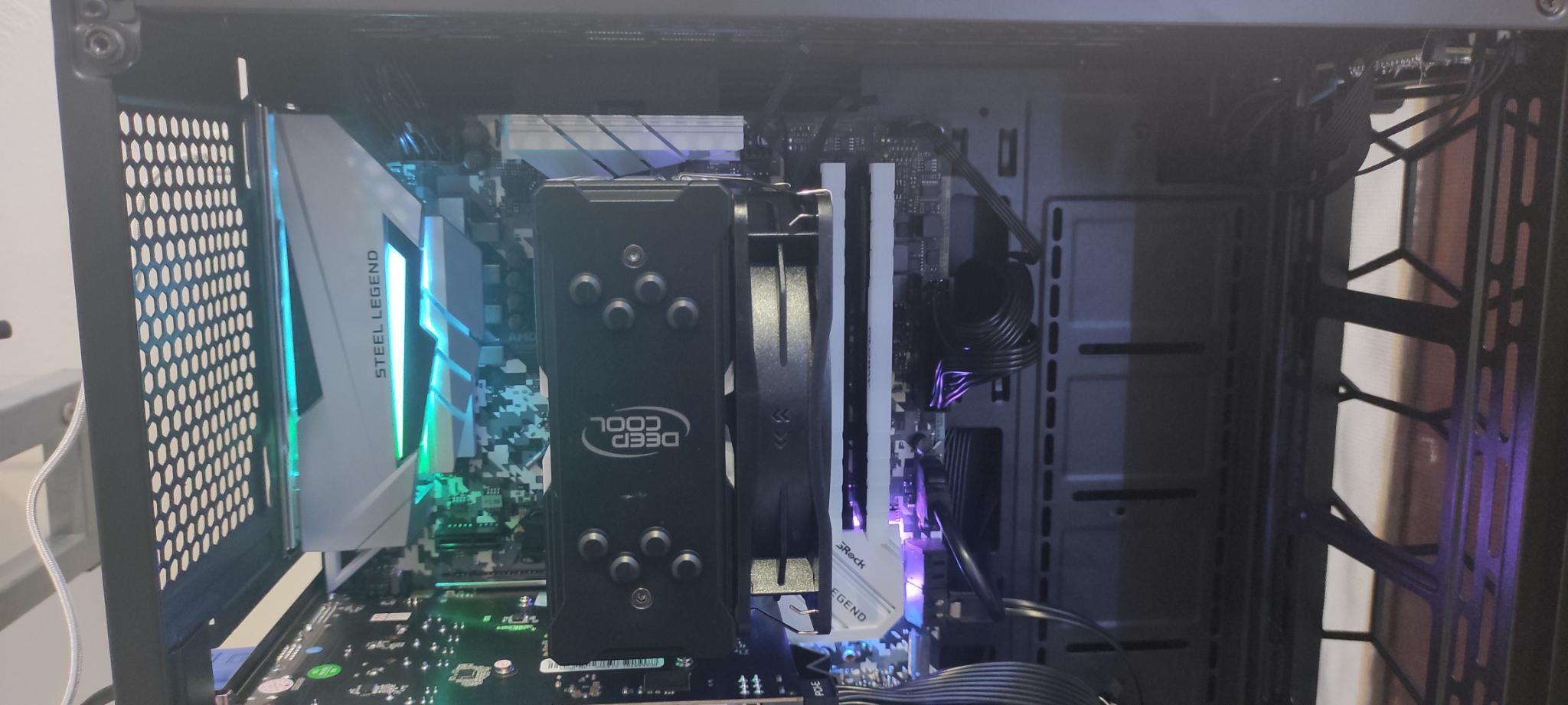

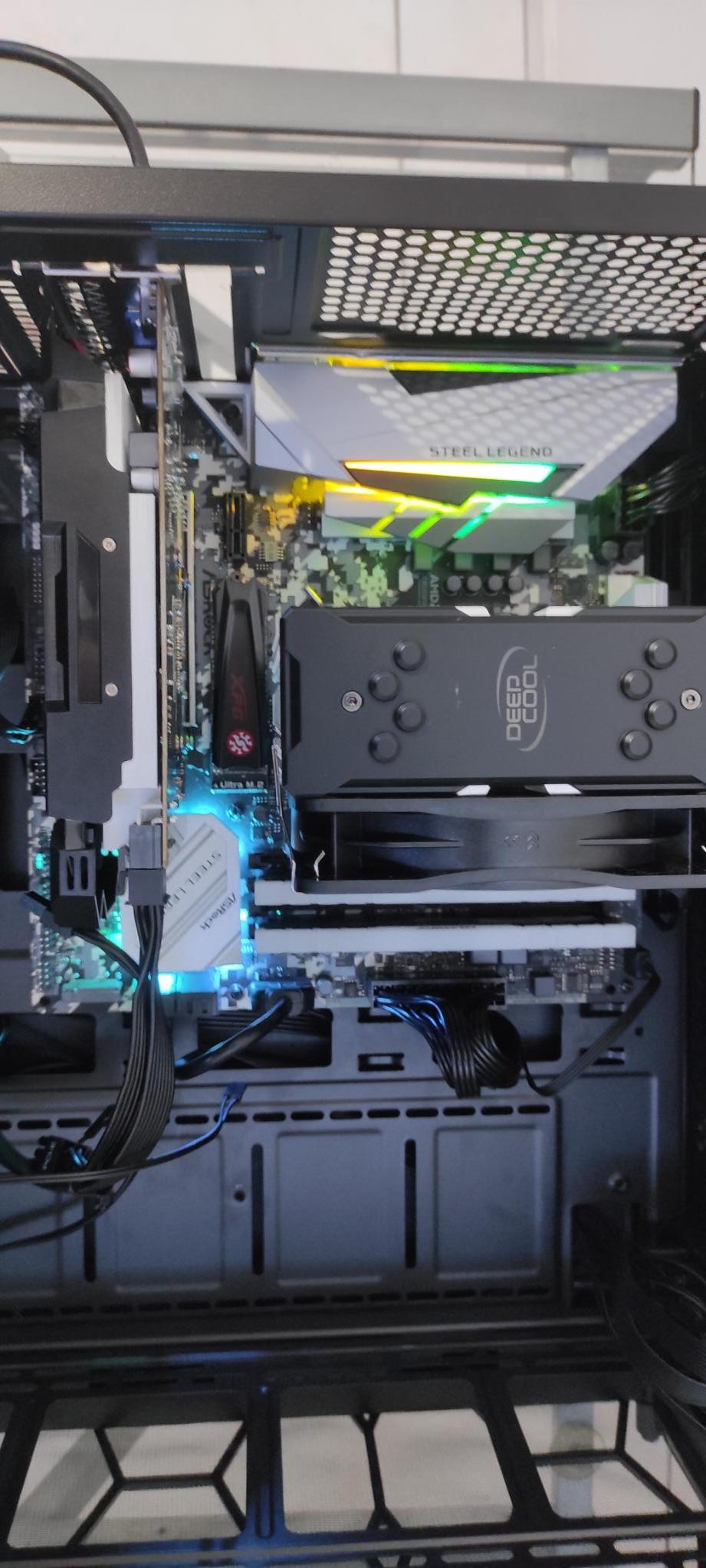

Olha essas foto, tem algo ligado errado ?

[Paulo Ricardo Lauxen]

@MateusF Não consegui entender o que está acontecendo nessas fotos, quem sabe o Elder saiba, minha placa-mãe é bem antiga e bem diferente. Sim, qualquer chave de fenda, é só fazer uma ligação direta entre os dois pinos até o PC dar algum sinal, ai você tira.



[Elder Nauvirth]

@MateusF Nada de errado.



Ela é pra ficar assim acesa mesmo, caso a duvida seja essa.



Pelo que notem tem 2 conectores CPU_FAN, coloca o seu FAN do processador ligado no 1, caso esteja no 2.

[MateusF]

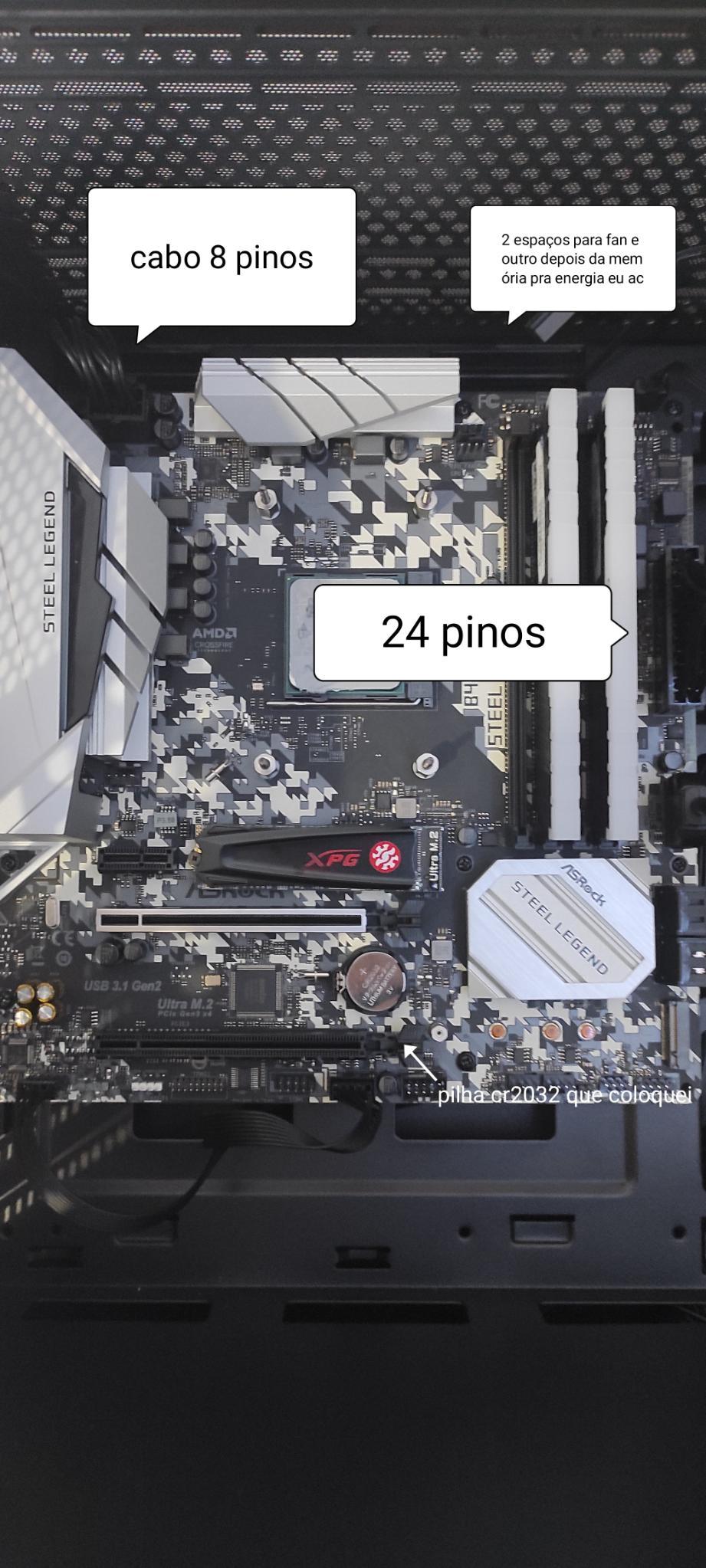

@Elder Nauvirth Eu tirei a placa de vídeo, Air cooler, os cabos do painel e ficou assim, esqueci de por na foto que eu também conectei o HD com o cabo sata e tem esse M.2 ali, então não sei o que pode estar dando errado.

Lol, dei um curto e ligou ..., Agora só tentar entender o mistério



[Elder Nauvirth]

@MateusF Se ligou agora é só questão de saber o que fez não ligar.



Tenta aquilo do cooler que falei, parece que essa placa-mãe tem 2 conectores para CPU_FAN, usa o 1 pra ver.
