Reparo de tv philips 25pt5541/78

[IRLAN GOMES DAVILA]

 Mestre BCP continuando com reparo da TV PHILIPS 25PT5541/78,informo que está assim.

Coletor do BD 135.= + 24 VCC

Coletor do BD 136 =  - 13 VCC

 Troquei TODOS os capacitores eletróliticos.

 O sinal dente de serra está presente nos coletores dos BD

[BCP]

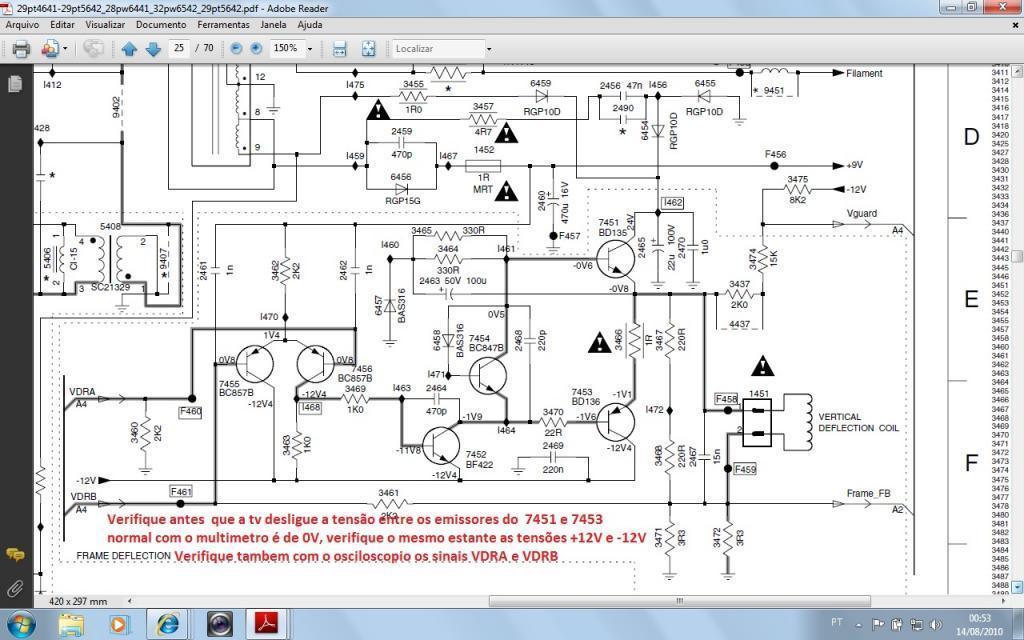

Se não tem nenhum transistorzinho com fuga (7452, 7454, 7455, 7456) o resistor 3471 ou 3472 (3R3), não sei qual deles esta na placa, esta muito alterado ou aberto.

Caso eles estejam bons, você terá que tentar o modo de serviço!, porém nunca vi uma alteração tão grande no modo de serviço!.

[IRLAN GOMES DAVILA]

Vou verificar os componentes citados e depois informo,foto que tiro da TV o sistema rejeita para ser anexado, só vai com captura de tela;desculpe e obrigado mestre.

[Luan Costha]

@IRLAN GOMES DAVILA Verifique o valor ohmico da defletora vertical tem que dar de 8 a 13 ohms se der um valor mais o yoke está aberto.

[IRLAN GOMES DAVILA]

             AMIGÃO Luan 1986

 A defletora está com 10,3 ohms.

Como não tenho caixa de som de PC usei o amplificador de um rádio

com volume reduzido para acompanhar a onda dente de serra.

Fiz o curso de TV em 1970

               OBRIGADO

        Amigo e mestre BCP

 Eu me enganei e informei que a tensão no coletor do BD135 foi 24 VCC,esse valor foi com a placa na bancada ( fora da TV ) quando instalada passou para 56 VCC.

 A defletora está com 10,3 ohms

Troquei o transistor 7454 que estava aberto base/coletor.

       OBRIGADO

[Luan Costha]

Que bom que deu certo,tinha me esquecido desse 7454 que é bem critico nessa tv obrigado pelo retorno.

[BCP]

Os resistores 3471 3472 estão bons?

[Luan Costha]

@BCP Ele disse que trocou um transistor e resolveu foi pelo que parece.

[BCP]

@Luan 1986 Ele tinha outro tópico, ai pedi para continuarmos nesse aqui mesmo....

Segundo ele o vertical continua com pouca abertura depois da troca do transistor...



[IRLAN GOMES DAVILA]

              Amigo e mestre   BCP

Vou medir os resistores 3471 e 3472 e os demais e depois informo,os BD estão ok,mas mesmo assim vou trocar,a tensão no coletor BD135 continua 56 VCC.

Essa TV teve um ( colapso eletrônico) fumaçando o transistor de saída horizontal,após a troca surgiu esse defeito de pouca amplificação vertical,informe se continuo escrevendo aqui mesmo.

       OBRIGADO



[BCP]

Verifique também se a mica dos transistores de saída vertical estão no  lugar.

[IRLAN GOMES DAVILA]

Estou trocando os dois BD apesar  de na medida com ohmiter não apresentarem defeito,os resistores 3471 e 3472 estão perfeitos assim como os outros que fazem parte do vertical. MUITO AGRADECIDO

     IRLAN GOMES DAVILA

[BCP]

Se as micas estão no lugar, e tudo normal, tente entrar no mode de serviço e ajustar por lá.

[IRLAN GOMES DAVILA]

 Mestre e amigo  BCP    Assim que trocar os BD imformarei o resultado,não sei usar modo de serviço nem desativar proteção para que a TV não desligue durante medições,vou perguntar ao Luan 1986 se conhece alguma publicação sobre esses assuntos.

          MUITO OBRIGADO

       IRLAN GOMES DAVILA

 ( Amigo de GABRIEL TORRES )



[IRLAN GOMES DAVILA]

           Amigo e mestre BCP

     Fiz a medição de todos os componentes do vertical e não encontrei nada errado,troquei os BD ficando bem isolados do dissipador mas continua a queimar os dois,a defletora está ok,ja queimou 5 pares de BD.

 Se possível pode informar quais

são as causas  de queima dos BD

                     OBRIGADO

                  IRLAN DAVILA

[BCP]

 UÉ! Para queimar esses transistores, acredito que possa estar vazando alta tensão na bobina Yoke, ou se eles estiverem invertido, até no caso deles serem falsos eles teriam que funcionar durante um tempo antes de entrar em curto/fuga.



Para te ser sincero, ainda não presenciei nada semelhante!

 @Luan 1986 já viu algo assim?

[Luan Costha]

@BCP Se tudo está normal é peça falsa mesmo,bds originais não acho em loja desde 2015,o certo ele colocar o original da TV pra testar.

[IRLAN GOMES DAVILA]

.       Mestre BCP e Luan 1986

 .Troquei os BD 135 E 136 e o 7454 que dessa vez abriu entre base /emissor,acredito que os BD sejam pirata devido ao valor unitário ( R$1,50 ) tenho os BD originais se queimar de novo,vou instalar.

 Dessa última vez os dois abriram ao meio.

        Agradeço muito o apoio

        IRLAN GOMES DAVILA



[IRLAN GOMES DAVILA]

       Amigo e mestre BCP

.Sugiro que publique na internet vídeos com dicas de reparo em TV analogica,milhares de usuários assim como eu dependem das suas orientações técnicas para terem êxito no reparo,só eu tenho 5 TVs aguardando,pense nisso e pergunte o que acha o nosso consultor Luan 1986.

                BOA SORTE

         IRLAN GOMES DAVILA

[Luan Costha]

@IRLAN GOMES DAVILA Eu em breve postarei vídeo no youtube não são como TVs de tubo mas também toca discos,isso quando eu ter tempo.

@IRLAN GOMES DAVILA Os bds aqui custavam o 1 real porém original, Hj em dia é tudo peça made in China,recomendo que compre aparelhos velhos mesmo que zoados, pra tirar peças,porque Hj em dia no mercado tem muitas peças falsas,eu mesmo não compro peças fora correias uns 2 anos mais ou menos.

[IRLAN GOMES DAVILA]

    ESPECIAL.AMIGO LUAN 1986

Fiquei muito feliz em saber que vai publicar vídeos técnicos,se for possível antes de publicar,envie para o meu email para avaliação e correção de possíveis falhas,os que tenho assistido deixam muito a desejar com exceção do professor Burgos.

   OBRIGADO E BOA SORTE

   [email protected]



            AMIGO LUAN 1986

. Eu compro em SP placas de TV analógica para ter peças originais.

 A mais recente é de uma PHILIPS 29PT4641/78 que é igual a que estou reparando 25PT5541/78.

 Essa placa comprada usa também BD135/136 com defeito vertical, mas não queima os BD.

[IRLAN GOMES DAVILA]

       Mestre BCP e Luan 1986

 Instalei os transistores de saída vertical que estavam nessa TV,eles não entram em curto e a tela fica normal na parte de baixo, tensão no coletor do 7451 / 75 v

Tensão  no coletor do 7453 / 12 v

. Emissor do 7451  2,28 vcc

Troquei C 2465 e C 2470

Não deu para enviar foto porque a tela com esse defeito só aparece a noite e luz do ambiente desligada mesmo almentando screm.

                   OBRIGADO

           IRLAN GOMES DAVILA

[Luan Costha]

@IRLAN GOMES DAVILA Como eu disse esses transistores são falsos,vai atrás de uma TV Philips usada e tira as peças bem mais seguro,um exemplo a Philips 20pt3331 eu tenho um monte desses transistores originais.

[IRLAN GOMES DAVILA]

            AMIGÃO  Luan 1968

.Eu tenho um amigo em SP que desmonta TV para vender as peças,encomendei os transistores e uma bobina

defletora,comprei uma placa inteira nele mas usa CI

na saída vertical.

               OBRIGADO

      IRLAN GOMES DAVILA







[IRLAN GOMES DAVILA]

Obrigado pela orientação,vou tirar uma foto e enviar após abrir um novo tópico,espero com ansiedade.a publicação do video,BOA SORTE.

        IRLAN GOMES DAVILA .
