Fan RGB não liga o led


Ir à solução Resolvido por Marlon Vinicius Cardoso,

Posts recomendados

Boa tarde a todos! Tive um problema na montagem do meu pc que é a seguinte, possuo 4 fans que vieram com o gabinete cougar mx410 mesh-g RGB. Estavam funcionando em molex todas sem problemas até que eu quis fazer um teste e conectei uma delas na entrada sys fan da placa-mãe e por algum motivo não girou e ligou o led bem fraco, aí coloquei ela de volta na controladora que acompanha o gabinete e ela simplesmente funciona mas não liga o led. Alguém poderia me ajudar? Obrigado pela atenção.

Link para o comentário
Compartilhar em outros sites

Olá @Gabriel Soriano, boa tarde.



Molex deverá ficar ligado nas FANS pois ele é responsável por gira-los, agora os LEDS deverão ligar na controladora e a controladora ligada na placa-mãe (conector V5 3 pinos se for ARGB / conector V12 4 pinos se for RGB).

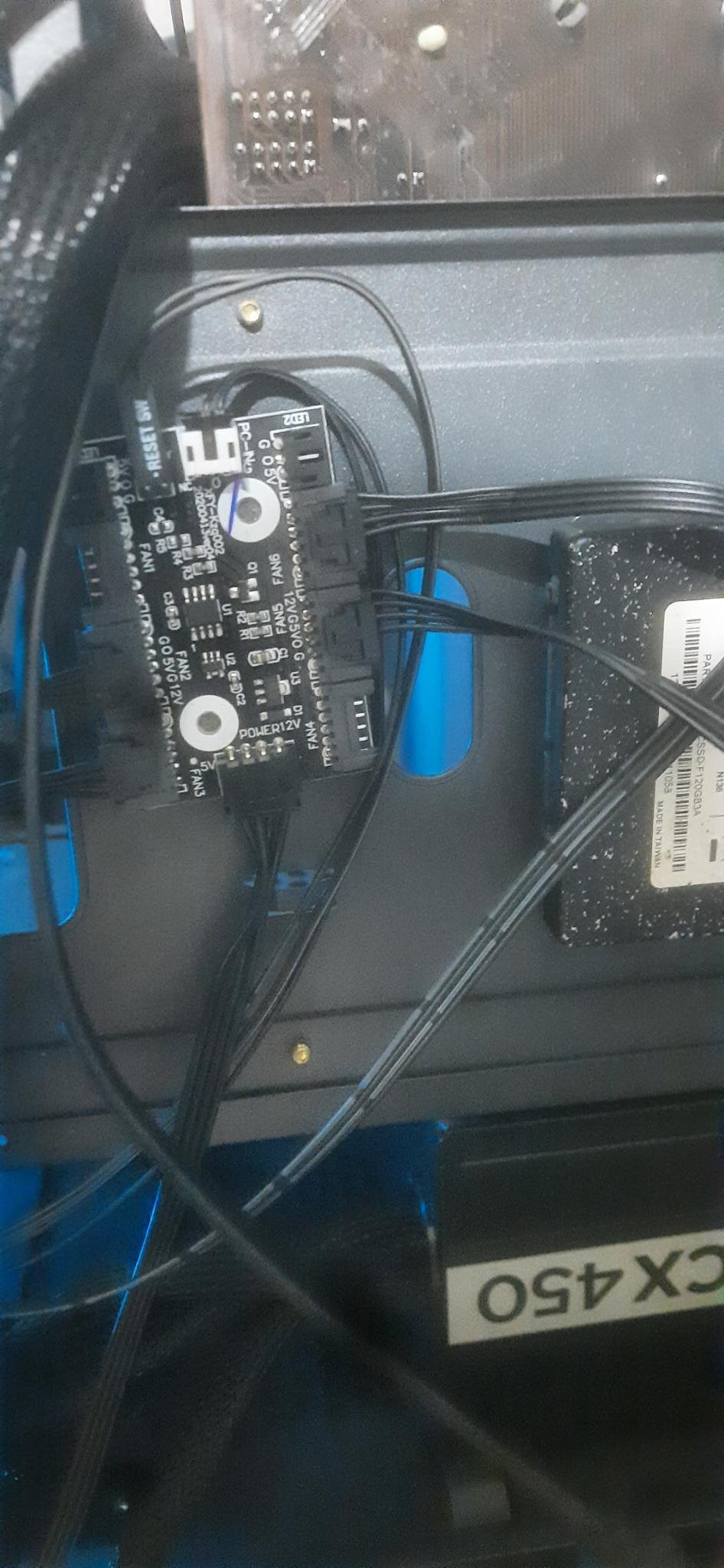

Mande foto da sua controladora ligada na placa-mãe para vermos como está.



Abraços.

Link para o comentário
Compartilhar em outros sites

1 minuto atrás, Gabriel Soriano disse:

Então, sou leigo nesse assunto mas não acho que seja a controladora, tô achando que acabei queimando a fan conectando na placa-mãe.




Quero saber onde o cabo da controladora está ligado na placa-mãe

Link para o comentário
Compartilhar em outros sites

agora, Gabriel Soriano disse:

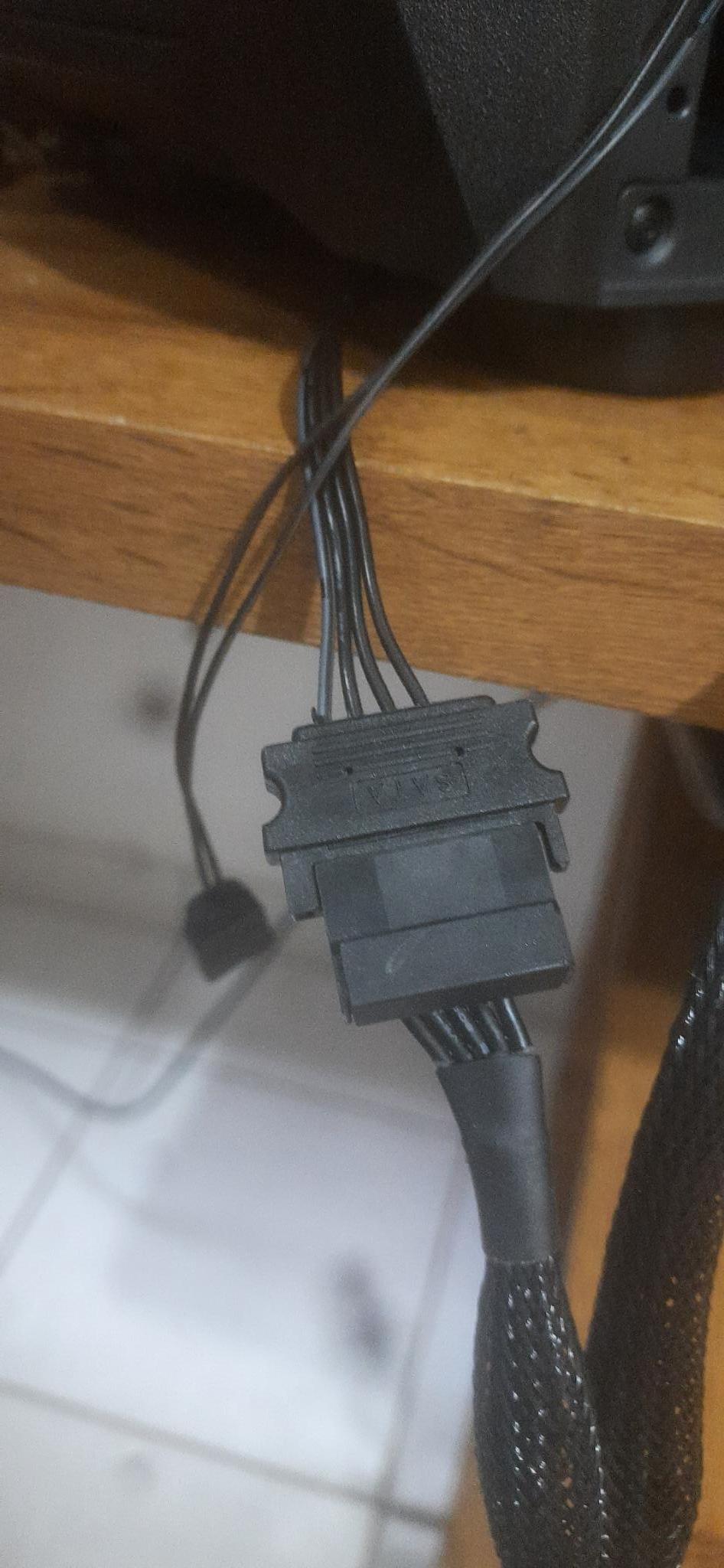

@Marlon Vinicius Cardoso Não está, ela tá ligada na saída sata.


Por isso os leds não estão funcionando uai rsrs, SATA é apenas para dar energia para a controladora, o outro cabo mais fino que sai da controladora precisa estar ligado ou na placa-mãe ou em algum receptor pra receber sinal de controle remoto e você controlar os leds.

A gente precisa saber se a sua placa-mãe tem conexão para RGB, qual a sua placa-mãe?

SATA é apenas para energia.

Link para o comentário
Compartilhar em outros sites

agora, Gabriel Soriano disse:

@Marlon Vinicius Cardoso Não tem. a placa-mãe que eu comprei ainda não chegou, estava testando na minha antiga, uma IH61MF-Q5 socket 1155.

Então não vai dar pra ligar a controladora para controlar os leds, qual placa você comprou? Manda modelo pra eu te mostrar qual é o pino de RGB.

Link para o comentário
Compartilhar em outros sites

  • Solução
3 minutos atrás, Gabriel Soriano disse:

@Marlon Vinicius Cardoso Msi Mag b550m mortar. Está pra chegar essa semana.




Essas duas pinagens são do RGB, a da esquerda é de 12v e a da direita é de 5v, em uma dessas pinagens você deve ligar a controladora para mexer nos leds.

  • Curtir 1
Link para o comentário
Compartilhar em outros sites

1 minuto atrás, Gabriel Soriano disse:

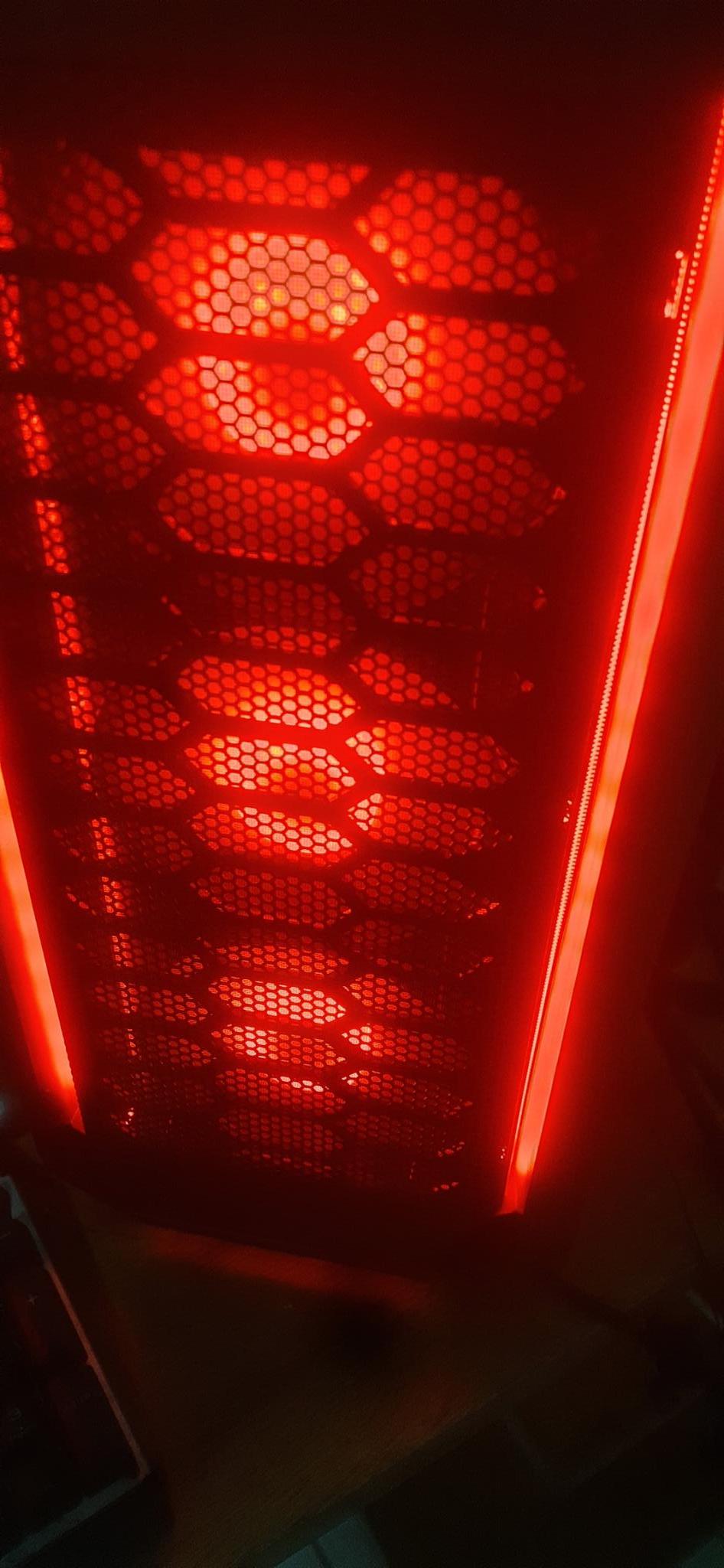

@Marlon Vinicius Cardoso Só uma questão, entendi que a SATA serve exclusivamente para energia mas eu consigo ligar os fans numa configuração preset do gabinete como está na imagem. Ligo ela sem precisar de conectar na placa-mãe.


Só ligar o botão de RESET SW do gabinete na pinagem da controladora onde está marcado e você irá utilizar o botão do reset no gabinete para alterar as cores dos leds já gravados na controladora, agora se quiser controlar os leds via software a controladora precisa estar conectada na placa-mãe.



Resumindo:

Controlar com botão reset cores já pré definidas: Botão RESET SW ligado na pinagem com dois encaixes na controladora e SATA ligado na controladora para fornecer energia.

  • Curtir 1
Link para o comentário
Compartilhar em outros sites

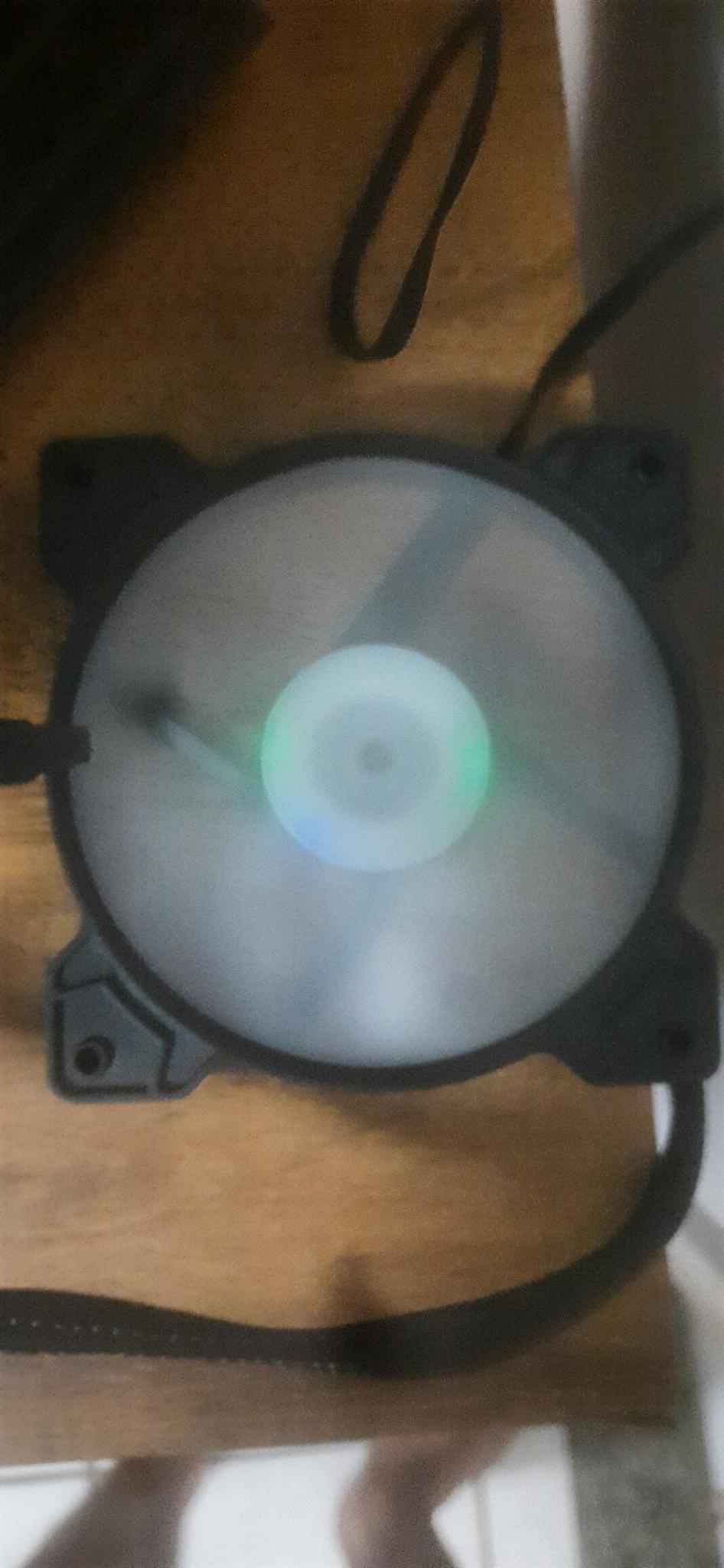

@Marlon Vinicius Cardoso Ai chegamos no problema principal, UMA fan não está funcionando o led, seria pelo fato de eu ter conectado ela numa entrada 3 PIN sendo que ela tem 4 PIN? Todas as outras funcionam normais o led porém essa última não... Desculpa pelo incomodo cara, acho que fiz **********.

Link para o comentário
Compartilhar em outros sites

3 minutos atrás, Gabriel Soriano disse:

@Marlon Vinicius Cardoso Ai chegamos no problema principal, UMA fan não está funcionando o led, seria pelo fato de eu ter conectado ela numa entrada 3 PIN sendo que ela tem 4 PIN? Todas as outras funcionam normais o led porém essa última não... Desculpa pelo incomodo cara, acho que fiz **********.

Todas as fans devem estar conectadas na controladora de preferência em sequência nos encaixes (FAN_1, FAN_2, FAN_3 e etc...).

Sim, 3 pinos em 3 pinos e 4 pinos ligados em 4 pinos. São tensões diferentes e se você ligar 5v em pinagem de 12v pode ocorrer sim de queimar.

Link para o comentário
Compartilhar em outros sites
