Tv PHILIPS 14PT3336/78 screem variando levemente

[Marcos vinicius Ferreira]

E o seguinte colegas  ganhei esta tv philips com o seguinte defeito: quando liguei ela pela primeira vez ela tava com linha de retraco e imagem fosca e desligando com 5s ai pensei que fosse o capacitor da alimentação d cinnescopio pois não era chequei todas as tensão e estavam normais ai troquei o resistor 3403 que no esquema consta 1k mas depois assistindo o canal eletronica espacial de natal percebir que era 0.470k realmente e ele tava descascado depois no lugar ai dei uma diminuição no screem e sumiu as linhas de retraco e o brilho na tela da tv  so que continuou a desligar e percebi outro auterado o 3459 de 150k do vtspply tava dando 100k ai coloquei um de 150k mas a tv continuou a desligar e quando colocava a antena desligava ai troquei até o varicap mas não resolveu as tensões estavao ok ai recoloquei o r d 100k original da tv ( tenho a placa d 20pt3336) com tudo isto acontecendo decidir diminuir o screem e na verdade o defeito do desligamento repentino da tv era o screem e troquei as teclas de canal por isso não sintonizava imagem  e também fiz a diminuição do brilho no menu também que estava no máximo ai a imagem da tv ficou balanço para cima e para baixo verifiquei capacitores do vertical e troquei o 2463 melhorou ai (PERCEBI QUE O SCREEM TAVA TIPO VARIANDO E CERTO MOMENTO APARECIA ATE LINHA DE RETRACO POR INSTATES ) ai coloquei a tv em standy by ai quando fui ligar novamente o + b morreu tirei fliyback tr horizontal substituir o 7551 foto acoplador verifiquei resistores do primário secundário tava analisando tensão e capacitor do + b explodiu literalmente esquentou muito e não tinha tensão nenhuma verifiquei o diodo  e tava dando 0.180 no multimetro achei meio estranho mas na outra placa era assim ai acho que não estar em curto mas coloquei o da outra placa ai verifiquei o str e percebi uma fuga bem pequena do pino 6 para 7 ai troquei e fonte funcionou normal

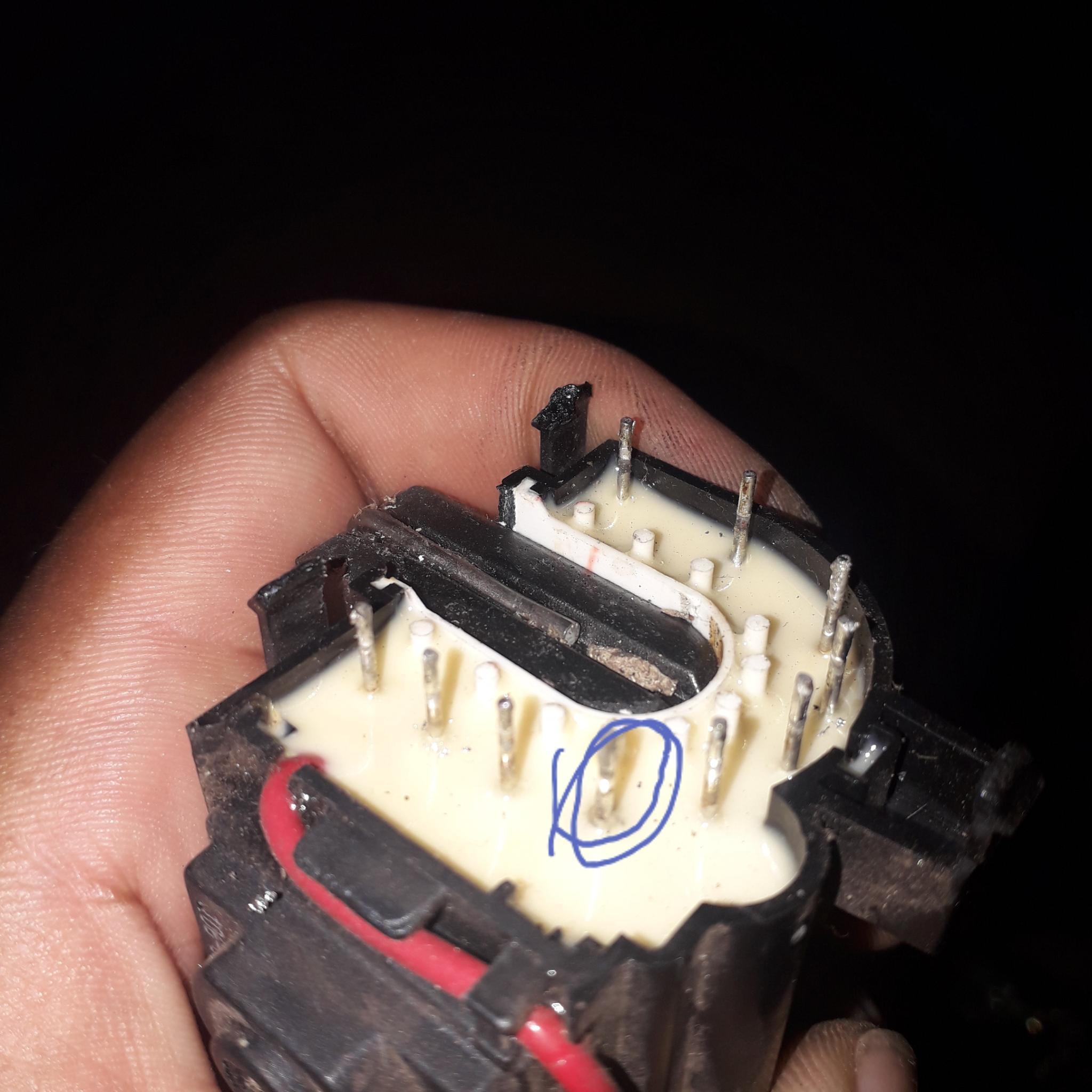

Agora decidir trocar o fliyback para ver se resolvo o título do tópico só que flyback  da outra placa tem isto esta pequena fusão na base do pino isto indica defeito? Posso colocar o fliyback da 20pt3331 que é novo?ou serar outra coisa o defeito

[BCP]

Parece que o pino esta quebrado né?

Se for, solde um fio bem no pezinho no pino e coloque-o no local...

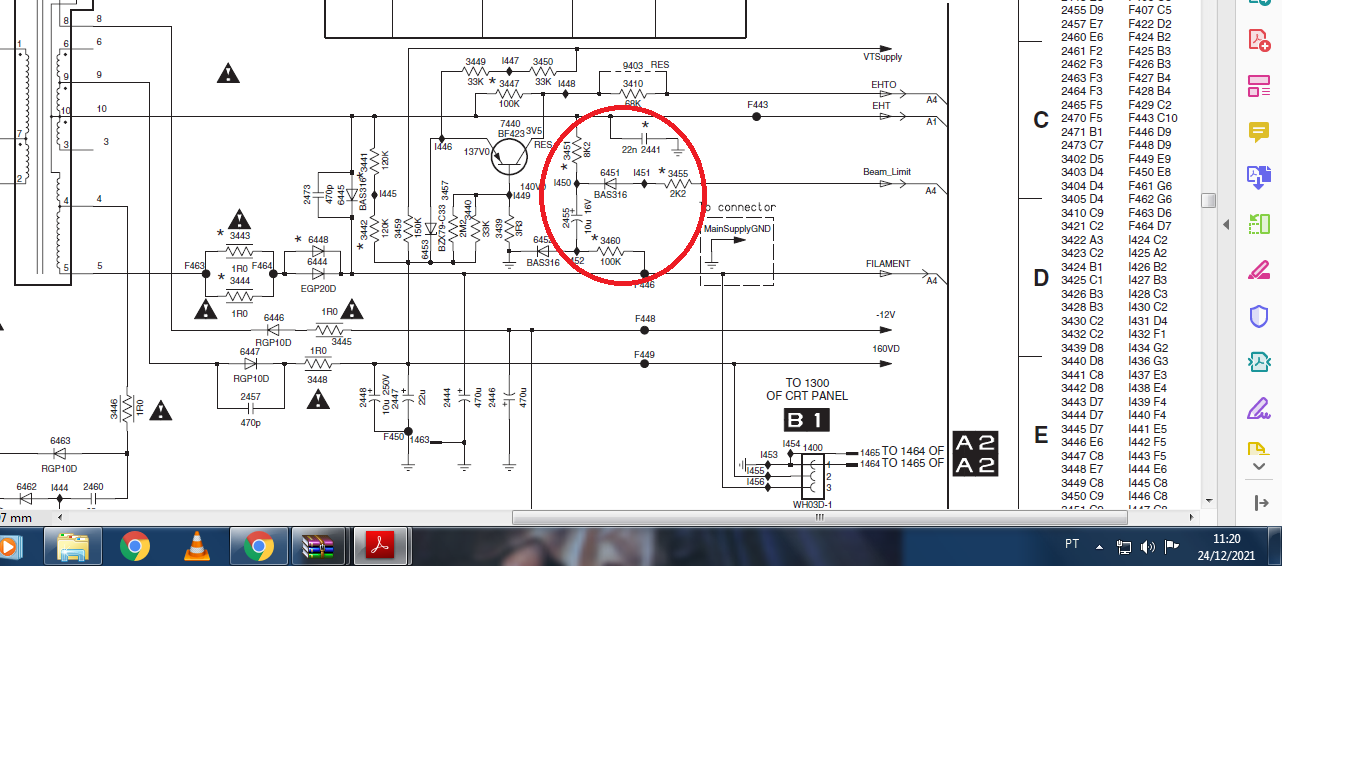

Se quiser fazer nais testes com o flyback original dela, experimente trocar o capacitor 2455 (10uF) e teste o diodo 6451 e os resistores 3451 e 3455.

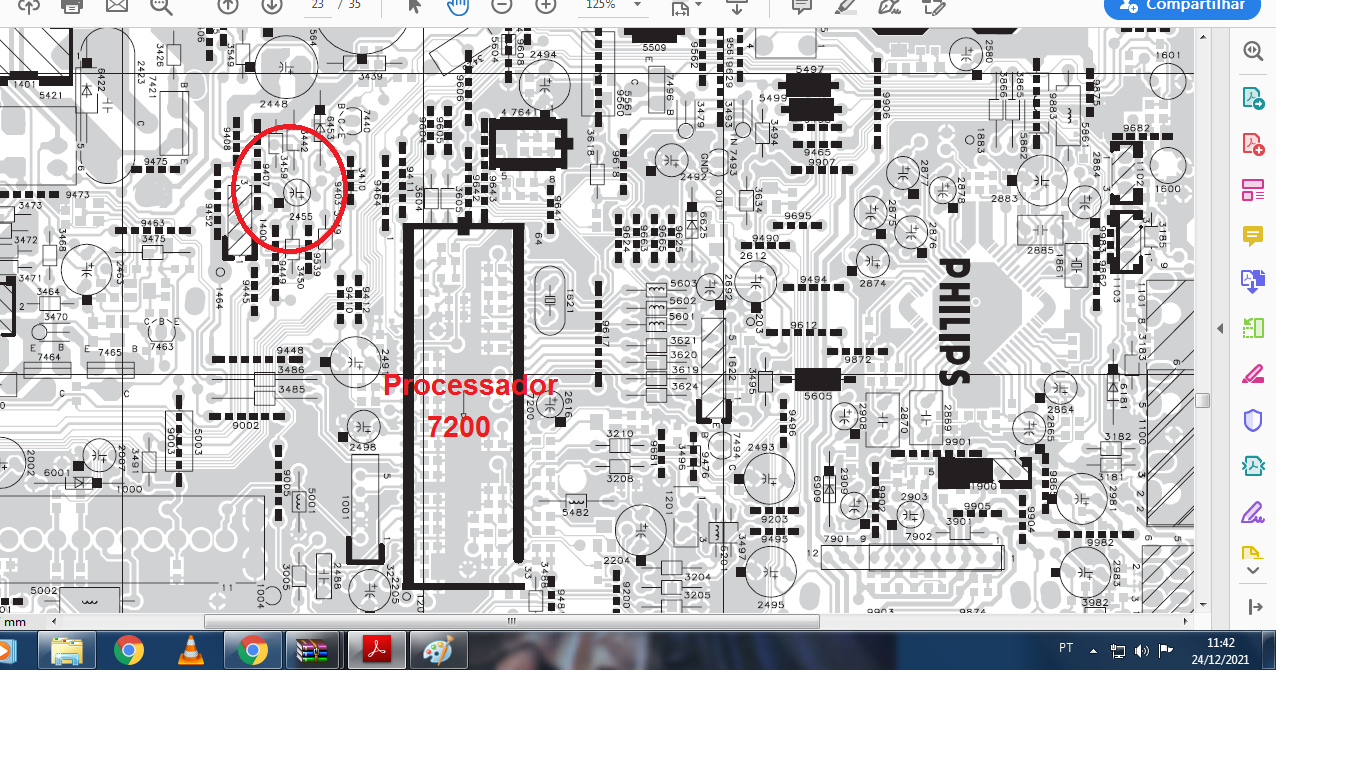

Esses componentes estão entre o flyback e o processador, os resistores devem ser SMD poi não consegui localiza-los no esquema da placa..



Alguns TV esses componentes estão na linha do ABL...





[Luan Costha]

@Marcos vinicius Ferreira Pode colocar os flyback dos chassi lo3.1 que é essa tv e philips 20pt3331 é o mesmo flyback.

[Marcos vinicius Ferreira]

1 hora atrás, BCP disse:

Parece que o pino esta quebrado né?







não. estar tipo uma solda bem na base do pino o outro fliyback não tem

[BCP]

21 horas atrás, Marcos vinicius Ferreira disse:

não. estar tipo uma solda bem na base do pino o outro fliyback não tem

Ok!, isso é normal...

[Marcos vinicius Ferreira]

O resistores smd  3451 tem escrito 189 no seu corpo e estár dando 671 ohms  e o 3455 tem o número 471 escrito estar dando  468 ohms , troquei o capacitor 2455 mesmo acusando bom no capacimetro ,



@Luan Victrolas.

o fliyback da 14pt3336 e o jf0501-19855 e o da 20pt3331 e o jf0501‐19255 os dois fliyback são equivalentes?

Tinha um zinabre no terminal do focus eu raspei como não me lembro de ter visto isto nos outros tv que mexi isto poderia causar o defeito do titulo do topico

[BCP]

O Zinabre sempre atrapalha um pouco, principalmente se tiver no pino de screen do tubo.

Dos componentes que podem atrapalhar o brilho só sobrou o capacitor 2447 que nesse TV acredito ser de 10uF/250V, fica bem encostado no flyback. É ele que filtra a tensão de screen que vai para o circuito RGB da placa do tubo, o próprio flyback, e o tubo de imagem...

[Marcos vinicius Ferreira]

Ok. Vou esperar o Luan victrolas responder ai digo  se sumiu o defeito

[Luan Costha]

@Marcos vinicius Ferreira Opa então o soquete,até pode deixar a imagem escura sim também,mas no caso ainda onde está o soquete quando está com zinabre ele fica com a imagem sem foco,sim pode colocar esse flyback no lugar do outro sim.

[Marcos vinicius Ferreira]

Fiz a troca do fliyback e a imagem ficou ok sem a tal pequena variacao, so que a tv ligou sem audio ai fui revisar a parte que tinha mexido antes a procura do defeito do capacitor explodir ai percebi que tinha desconectado o pino 1 que faz alimentação do ci de audio, ai ressoldei e vi que o áudio não voltou e a tv ficou com a tal varicao de brilho. PELO VISTO O DEFEITO ESTAR RELACIONADO AO +12 , E ANTES  DA TV MORRER TINHA AUDIO, mas vou ver se não deixei trilha partida aqui.

A tv fica tipo mudando de cor

Sim, realmente fica a variação quando conectado o pino 1 do saída de audio, retirei a solda e não ficou mudanadando de cor, há e lembrando que fiz o teste para vê se saia som pela entrada AV , e o alto falante estar bom

[Marcos vinicius Ferreira]

Fiquei utilizando a tv e percebi que a imagem fica variando so que bemm pouquinho quando o o pino 1 do saída de som e desligado

[Luan Costha]

@Marcos vinicius Ferreira Entra no modo de serviço 062596 menu tem q digitar rápido,veja se ela não está com código de erros se sim,vai em clear e desliga o tv pelo controle remoto.

[Marcos vinicius Ferreira]

 Esse?

[Luan Costha]

@Marcos vinicius Ferreira Esse mesmo ela tá com erro 2 11 e 10,erro 11 está relacionado ao screen,tubo de imagem,linha do filamento,RGB e linha dos 180v,então vai em akb coloca em 1 o televisor não vai desligar mais, daí com ambiente escuro você aumenta o screen até aparecer retraços,depois vai diminuindo o screen bem suavemente até os retraços sumir no momento q você ver que ao abaixar os screen os retraços sumiu por completo você coloca novamente akb em 0 e depois vai em clear e limpa o buffet de erro.

[Marcos vinicius Ferreira]

Eu fiz como você disse no poste #12 ! E agora?

[Marcos vinicius Ferreira]

4 horas atrás, Marcos vinicius Ferreira disse:

Eu fiz como você disse no poste #12 ! E agora?

E não funcionou

[Luan Costha]

@Marcos vinicius Ferreira Tá mas você desligou pelo controle remoto? Depois do procedimento que eu disse tem q desligar ela pelo controle e ligar de novo.

[Marcos vinicius Ferreira]

Sim

[Luan Costha]

Então defeito aí no circuito você ter examinar aí,primeira sugestão colocar placa em outro tubo pra ver se ela para de desligar se sim é tubo mesmo

[Marcos vinicius Ferreira]

22 horas atrás, Luan Victrolas. disse:

@Marcos vinicius Ferreira Esse mesmo ela tá com erro 2 11 e 10,erro 11 está relacionado ao screen,tubo de imagem,linha do filamento,RGB e linha dos 180v,então vai em akb coloca em 1 o televisor não vai desligar mais, daí com ambiente escuro você aumenta o screen até aparecer retraços,depois vai diminuindo o screen bem suavemente até os retraços sumir no momento q você ver que ao abaixar os screen os retraços sumiu por completo você coloca novamente akb em 0 e depois vai em clear e limpa o buffet de erro.

Mas não posso fazer este procedimento? Mesmo tendo limpado so o buffet de erro?

[Luan Costha]

@Marcos vinicius Ferreira Mas limpa e volta os erros de novo ?

[Marcos vinicius Ferreira]

Acho que não , mas vou verificar no fim da semana  , ai lê digo com certeza
