LED sobrecarregando o touch

StricX · 2 de junho de 2023

Olá a todos.

Eu estou montando um sistema com uma fita de led e um touch para a ativação. Na primeira vez que montei eu montei conforme a IMAGEM 1 (todos os dados da imagem são os valores reais dos componentes que estou usando).

Nos primeiros momentos funcionou perfeitamente então eu desliguei e deixei ele desligado por um tempo. Mais tarde quando eu fui ligar de novo percebi que o a fita de LED ja tinha ligado logo quando conectei na tomada e quando eu precionava o touch apesar dele mudar de cor mostrando que tinha reconhecido o toque a LED não desligava então quando estava verificando as conexões percebi que o touch estava muito quente a ponto que pouco tempo depois os fios proximo ao touch derreteu e começaram a dar curto desarmando a fonte. Foi ai que percebi meu erro (pelo menos é isso que eu acho) a fonte era de 12v e 12a, na caixa da led estava dizendo que a potencia da led era 20.5w/metro, no caso eu usei cerca de 3,5 metros então fazendo a conta (20,5x3,5/12) percebi que a led precisava de 6 amperes. Então acabei criando uma hipotése que a minha LED forçou o touch a receber mais amperes que o limite (que era 3a) e por isso fez ele esquentar e estragar. Com isso em mente pesquisei mas não achei nada muito relacionado mas descobri o RELÉ, usando ele eu poderia usar o touch pra ativar a o RELÉ e então o RELÉ ativaria a LED sendo assim o touch receberia apenas os 3a e a led poderia receber os 6a sem forçar o touch. Fiz esse esquema (IMAGEM2) mostrando como eu pensei em fazer:

E é aqui que está a minha dúvida (desculpa pelo textão mas queria que vocês tivessem o maximo de detalhe) isso funcionaria? em caso positivo, qual seria o relé adequado? e em caso negativo qual seria uma forma de eu conseguir fazer esse sistema funionar?

Obs: eu esqueci de colocar a imagem do touch então ela vai estar abaixo. Eu cheguei a procurar outros modelos depois do ocorrido mais não encontrei algum com potencia maior.

Desde já eu agradeço.

Renato.88 · 2 de junho de 2023

Tem razão no que diz. No primeiro caso realmente ocorreu a sobrecarga.

Quanto ao relé, seu esboço está correto.

Mas vale lembrar que o relé serve apenas como um liga-desliga, caso tenha outra função como dimmer ou mudança de cores em seu led não vai funcionar.

StricX · 2 de junho de 2023

@Renato.88 Entendi valeu! Você conhece algum modelo de relé que funcionaria no meu caso?. Se eu quiser esses funções você sabe alguma forma de eu consegui fazer o sistema funcionar?

Renato.88 · 3 de junho de 2023

2 horas atrás, StricX disse:

Você conhece algum modelo de relé que funcionaria no meu caso?.

No seu caso, pode ser até um relé avulso (que é mais barato).

2 horas atrás, StricX disse:

Se eu quiser esses funções você sabe alguma forma de eu consegui fazer o sistema funcionar?

São muitas opções, a depender do tipo de fita de led que vai usar.

Em cada situação, as ligações e projetos são diferentes.

Andreas Karl · 4 de junho de 2023

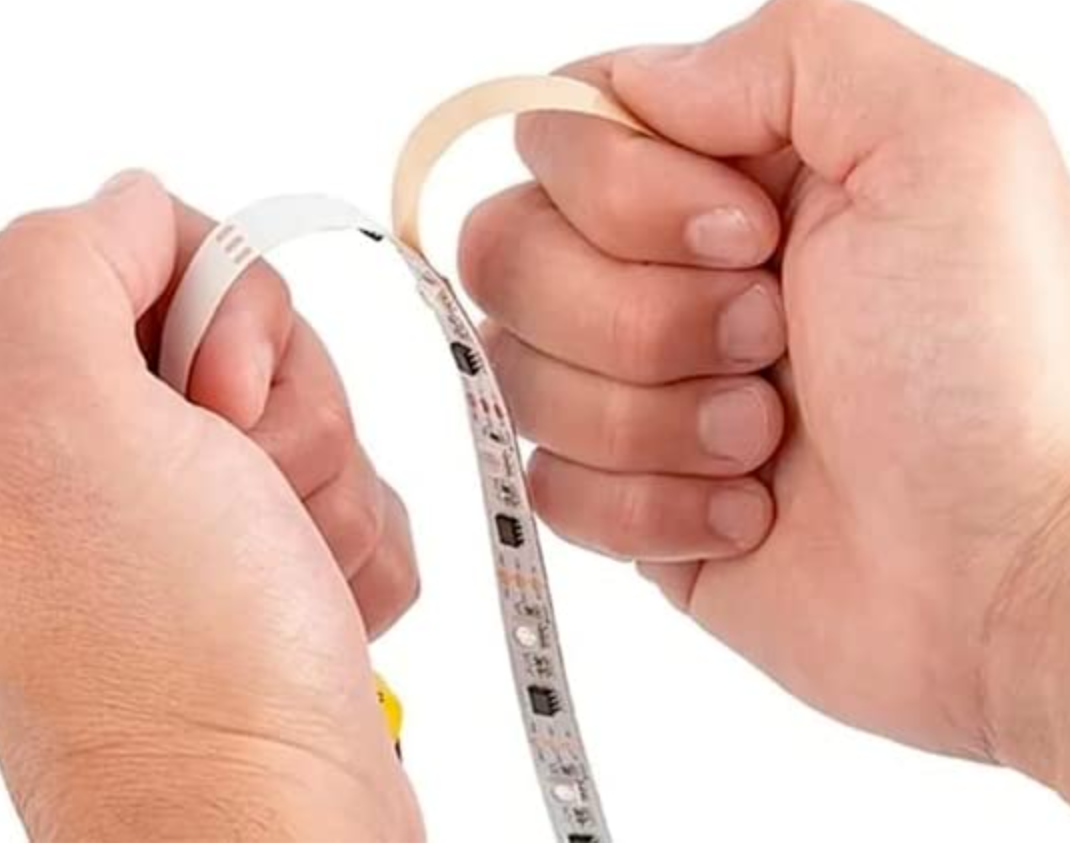

@StricX Você diagnosticou o problema e calculou a corrente corretamente, então parece que entende mais do que a média das pessoas. Fiquei espantado com a potência da fita, normalmente são 4,5 watts por metro, mas eu procurei e realmente existe de 20 W, tem até um CI em cada pedaço, no total vai dar uns 70 W, deve ficar claro que nem o dia.

Como todo eletrônico faz algum tempo que comprei umas sucatas e mesmo o menor relê delas é pra 10 A.

Outra coisa, pela sua descrição o que estragou no touch foi a "saida" e como você entende mais que a média resolvi arriscar que talvez saiba que a saída dele deve ser um transistor ou até um mosfet que , pela sobrecorrente, entrou em curto. Provavelmente ele pode ser trocado por um mais forte, talvez colocado do lado de fora com um dissipador se esquentar muito.
