Qual é a fonte do switch Encore ENH916P-NWY tensão alternada?

[PabloNLM]

Olá. Tenho o switch do título, porém perdí a fonte de alimentação dele. É da versão que tem entrada alternada (diz "AC IN" na parte posterior). Queria saber qual fonte devo comprar para coloca-lo em funcionamento. Se alguém tem esse modelo e pode me ajudar, ficarei muito agradecido.

Já procurei na internet mas só acho das versões VDC. Abrí ele para ver se conseguia algo pela placa, mas não diz nada e também não sei calcular qual sería a tensão olhando pros capacitores e demais componentes; serviu só pra comprovar que a entrada é mesmo VAC, pois tem a ponte retificadora.

[Visitante]

Não lembro desse switch, é antigo. As portas são fast. Diz que tem fonte interna de 5V/1A. Provavelmente é cabo comum, tipo de fonte de PC. Tira uma foto da parte de trás dele para vermos o tipo do case de força. Esse de baixo não é o mesmo do seu (falta o "P") mas foi o mais próximo que apareceu no site da encore.



https://www.newencore-usa.com/products_detail_162.htm



EDIT:

Achei um manual. Confere se é esse modelo. Fonte 12V/1A.



https://www.manualslib.com/manual/386560/Encore-Enh916p-Nwy.html#manual

[PabloNLM]

@Mega Blaster Obrigado pela resposta. É igual ao do seu último link, só que é com entrada alternada. O do link é com entrada continua. Eu fui editar o post para adicionar fotos mas travou a página do Clube do Hardware.

O meu é o mesmo que este:

Olha na última foto, vai ver que diz "AC IN"

[Visitante]

Tens ele para tirar uma foto da etiqueta embaixo dele?

[PabloNLM]

Eu já olhei por todos lados. Não informa nada sobre a tensão, só diz que é "AC IN". Mas, para tiralo de dúvidas:

[Visitante]

22 minutos atrás, PabloNLM disse:

O do link é com entrada continua

Não diz se é alternada ou contínua. Só diz que é 12V/1A. Como é igual ao seu, deve ser ela mesma. Então, acredito que deve ser uma AC.

[PabloNLM]

@Mega Blaster Os manuais muitas vezes são genéricos. Se você olhar na página 3 do mesmo, observará que o modelo é outro. Esse outro da ilustração eu também tenho (não é meu, mas tenho acesso). A marca fez uma mistureba braba. Esse outro e até igualzinhos ao meu você encontra também em 12VDC 1A. O meu, tristemente, é diferente

[Visitante]

Tem esse logo abaixo, mas não fala da alimentação. Parece mais com o seu. Experimenta abrir ele e tira umas fotos boas, principalmente da entrada do pino de força. Ai chamamos o pessoal da eletrônica para ajudar.



https://www.manualslib.com/manual/386559/Encore-Enh916p-Nwy.html?page=2#manual

[F4b10]

@PabloNLM Você ja abriu o switch? se sim vê próximo a entrada deve ter algum regulador de tensão, veja também os capacitores da fonte, pra ter uma base da corrente e da tensão



Não tem problema usar uma fonte DC nele, contanto que a tensão seja alta o suficiente pra acionar os reguladores de tensão da placa, se for um 7805, ou 7809 por exemplo, uma fonte de 9/12V vai de boa,.se ele usa um 78012 ai já precisa de uma fonte acima de 12V idealmente uns 15V



[PabloNLM]

Fico gratamente surpreso com a ajuda de vocês . Muitas vezes a gente acha só coice dos foristas.

Bem, eu abrí ele sim, como mencionei no primeiro comentário do post. Vou abrir novamente e postar fotos dos componentes internos da parte de alimentação

[Marcos FRM]

Se for AC mesmo, terá uma ponte retificadora.

[PabloNLM]

@Marcos FRM Sim, tem. Já posto as fotos

Por baixo só tem trilhas

[Marcos FRM]

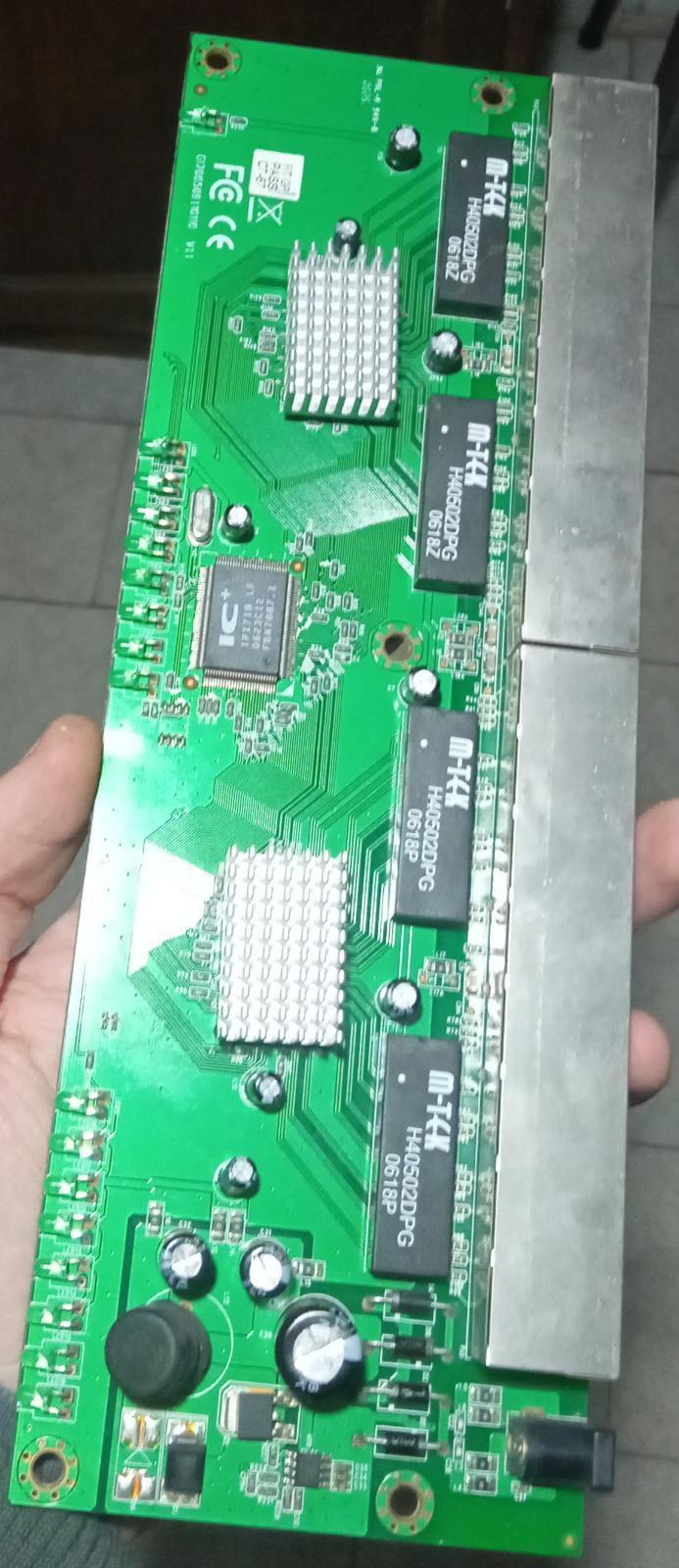

Certamente é AC. O capacitor principal de filtragem após a ponte é 1000uF/35V.



Depois deve baixar com aquele AP2004:

https://datasheetspdf.com/pdf/1061957/Chipown/AP2004/1



Chuto algo em torno de 12V AC, mas pesquise mais.

[PabloNLM]

@F4b10 Tô testando ele com una fonte 12VDC 4A. Pelo momento não explodiu. Não sabia que dava pra conectar diretamente una fonte DC nesses circuitos AC. Vou fazer alguns testes ainda e fechar o post. Muito obrigado

@Marcos FRM Eu pus nele uma de 12v. Até agora vai indo kkk. Vou testar depois com carga

[F4b10]

@PabloNLM Pela foto dos diodos, ele não deve puxar mais que 1A da fonte, e no meio daqueles capacitores tem um transistor SMD que parece ser um regulador de tensão.

[PabloNLM]

Depois de algums dias de teste, o switch está funcionando perfeitamente com uma fonte DC 12v 1.5a. Muito obrigado a todos os que responderam em ajuda.
